Panel Atap Jahitan Berdiri

SENBO Bahan Bangunanmemasok panel atap jahitan berdiri sebagai bagian dari rangkaian produk sistem atap logamnya. Panel-panel ini dibentuk dari gulungan logam menjadi profil berusuk tinggi dan disatukan dengan mengunci tepi vertikal panel yang berdekatan. Mereka banyak digunakan di gedung-gedung publik berukuran besar dan fasilitas industri yang memerlukan kedap air jangka panjang dan tahan angin.

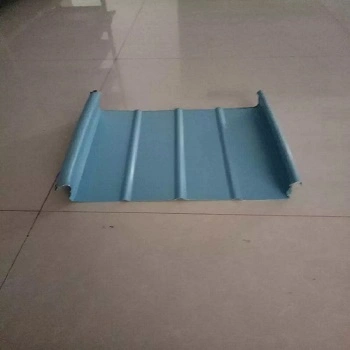

Panel atap jahitan berdiri adalah komponen logam berprofil yang dibuat dengan menggulung gulungan logam menjadi penampang berusuk tinggi. Ini membentuk rakitan atap terintegrasi melalui interlocking dan penguncian tepi vertikal panel yang berdekatan.

Tidak seperti lembaran baja berprofil standar yang diikat langsung ke purlin dengan sekrup tembus, sistem jahitan berdiri menghubungkan panel ke purlin menggunakan klip paduan aluminium yang dirancang khusus. Klip-klip ini ditambatkan ke purlins. Panel dipasang pada klip, dan mesin jahitan kemudian mengunci tepi vertikal panel yang berdekatan menggunakan kunci tunggal atau kunci ganda 360°. Hal ini menciptakan sambungan geser antara panel dan klip, serta segel yang saling bertautan erat antara panel itu sendiri.

Opsi Bahan Dasar dan Profil Umum

Pemilihan bahan dasar bergantung pada lingkungan pengoperasian dan persyaratan ketahanan:

Lembaran paduan Aluminium-Magnesium-Mangan (Kelas AA3004/3003):Biasanya tebalnya 0,7–1,2 mm, dengan kekuatan luluh minimal 190 MPa, kekuatan tarik 240–285 MPa, dan kepadatan 2,73 g/cm³. This is about one-third the density of steel. The design service life is over 50 years.

Lembaran baja aluzinc (dilapisi aluminium-seng):Menawarkan ketahanan korosi 3–5 kali lipat dari baja galvanis standar.

Lembaran baja tahan karat:Cocok untuk bangunan umum pesisir berskala besar yang memerlukan hambatan angin tinggi.

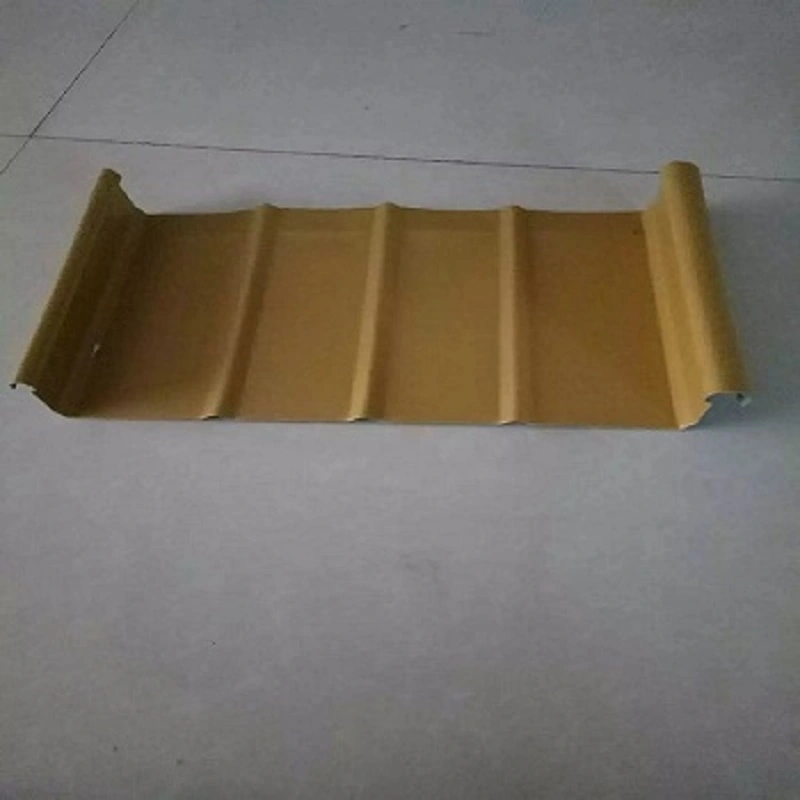

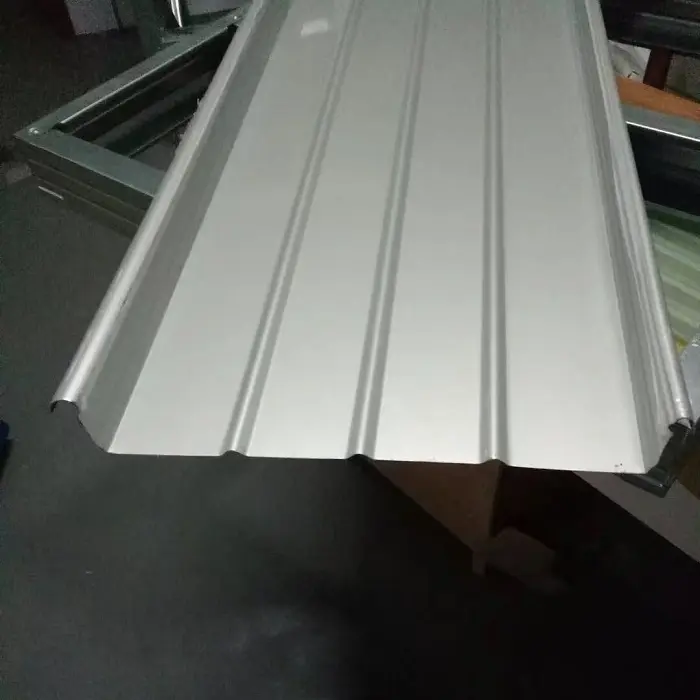

Profil panel umum mencakup YX65-300, YX65-330, YX65-400, dan YX65-430. Profil YX65-300 memiliki tinggi rusuk 65 mm dan lebar cakupan efektif 300 mm. Panel idealnya harus kontinu sepanjang arah kemiringan tanpa sambungan atau sambungan sekrup. Panjang panel yang diprofilkan umumnya tidak boleh melebihi 25 m, dan titik kendali deformasi harus disertakan.

Komposisi Sistem dan Aplikasi Proyek Khas

Sistem atap jahitan berdiri lengkap biasanya menggunakan struktur komposit multi-lapis. Misalnya, proyek ruang pameran "Jendela Menuju Masa Depan Taihu Selatan" menggunakan rakitan atap yang terdiri dari lembaran dasar (baja berprofil), papan insulasi wol batu, dan panel atap jahitan berdiri. Ini mengintegrasikan dukungan struktural, isolasi termal, dan fungsi kedap air. Demikian pula, proyek resor ski Yaoxue Ice and Snow World menggunakan sistem atap pelipit berdiri aluminium-magnesium-mangan yang dikombinasikan dengan sistem isolasi termal terintegrasi.

Performa dalam Kondisi Nyata

1. Ketahanan Terhadap Angin: Diverifikasi dengan Pengujian Skala Penuh

Hambatan angin merupakan indikator kinerja penting untuk sistem atap jahitan berdiri di wilayah pesisir dan proyek bangunan umum berskala besar. Sebagai bagian dari proyek restorasi dan perkuatan atap logam Terminal 2 di Bandara Nanchang Changbei, panel atap logam jahitan berdiri HXY-400 menjalani pengujian sistematis melalui uji coba pengangkatan angin skala penuh.

Hasilnya menunjukkan bahwa penggunaan klip penguat meningkatkan kapasitas menahan beban angkat angin sebesar 4,18 kali lipat dibandingkan panel tanpa klip. Faktor-faktor seperti jarak purlin, kapasitas geser konektor purlin, dan kekuatan lentur purlin itu sendiri secara langsung mempengaruhi kapasitas pengangkatan angin. Penelitian pada atap logam dengan jarak purlin yang bervariasi mengungkapkan korelasi langsung antara beban kegagalan ultimit sistem jahitan berdiri dan jarak purlin. Hasil eksperimen selaras dengan tren yang diamati dalam simulasi numerik, sehingga memberikan dasar untuk desain dan konstruksi beban angin ultimat.

2. Kedap Air dan Kedap Udara: Perlindungan Ganda melalui Jahitan 360° dan Sealant Pra-injeksi

Sistem atap jahitan berdiri memenuhi persyaratan kedap udara, kedap air, dan ketahanan terhadap angin melalui penggunaan sealant pra-injeksi panjang penuh di dalam panel logam dan kunci jahitan 360°. Panel-panel tersebut membentuk unit kontinu di sepanjang lereng tanpa sambungan atau sambungan sekrup terbuka, sehingga mengurangi risiko kebocoran yang terkait dengan atap pengikat terbuka tradisional, seperti korosi pada lubang pengikat dan degradasi lapisan penutup.

Perawatan flashing diperlukan di semua persimpangan di mana panel atap bertemu dengan dinding fasad atau struktur yang menonjol melalui atap. Bahan penyegel diaplikasikan pada sambungan pangkuan. Pengikatan yang kuat dengan sealant silikon diperlukan pada tumpang tindih antara bagian bawah lampu kilat dan panel, sedangkan strip penyegel busa digunakan antara lampu kilat atas dan panel, serta antara trim tepi dan panel.

3. Manajemen Ekspansi dan Kontraksi Termal: Penopang Geser dan Deformasi Terkendali

Ekspansi dan kontraksi termal bahan logam di bawah fluktuasi suhu yang signifikan merupakan fenomena fisik yang melekat. Sambungan geser antara panel atap jahitan berdiri dan penyangga tetapnya memungkinkan panel mengembang dan berkontraksi secara bebas di sepanjang lereng sebagai respons terhadap fluktuasi suhu, sehingga mengakomodasi tekanan termal.

Meskipun panjang panel yang diprofilkan idealnya tidak melebihi 25 meter, titik kendali deformasi yang sesuai harus ditetapkan untuk memandu arah ekspansi dan kontraksi. Hal ini mencegah panel tertekuk atau terlepas dari konektor pendukung. Karakteristik ini juga memungkinkan penggunaan panel tunggal dengan panjang hingga 35 meter atau lebih, sehingga mengurangi jumlah tumpang tindih melintang.

4. Penerapan pada Atap Melengkung Bentang Besar: Validasi melalui Proyek Pusat Konvensi dan Pameran Xiamen

Sistem panel atap jahitan berdiri FLEX-LOK 400 digunakan untuk atap logam melengkung bentang besar (99m dan 72m) pada proyek Pusat Konvensi dan Pameran Xiamen Tahap III. Sistem ini terdiri dari purlin galvanis berkekuatan tinggi, panel atap jahitan berdiri, dan penghiasan lantai struktural. Telah terbukti memberikan ketahanan terhadap pengangkatan angin dan korosi, serta kinerja kedap air dan isolasi termal.

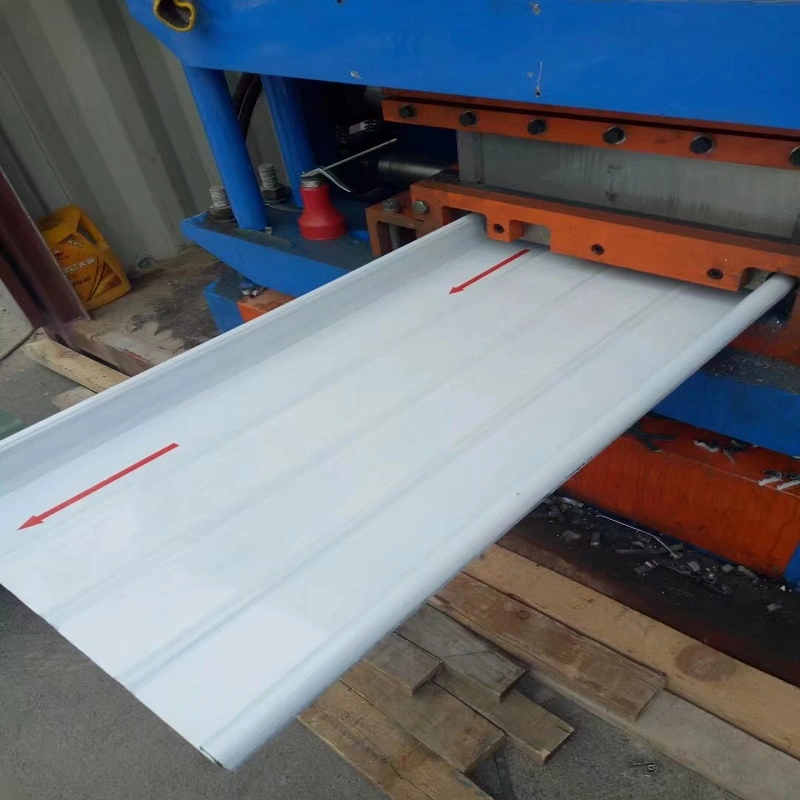

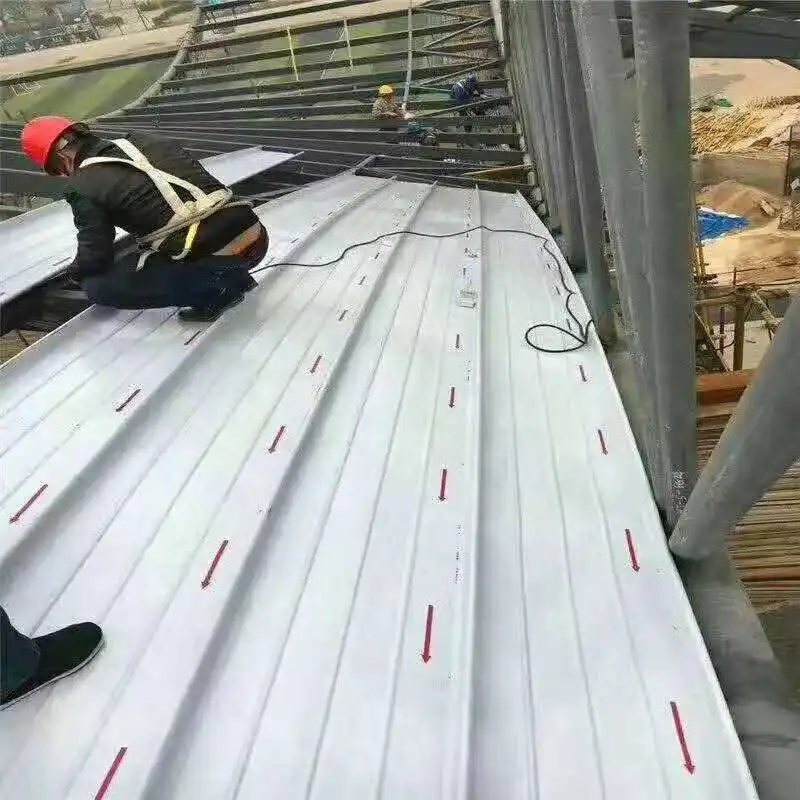

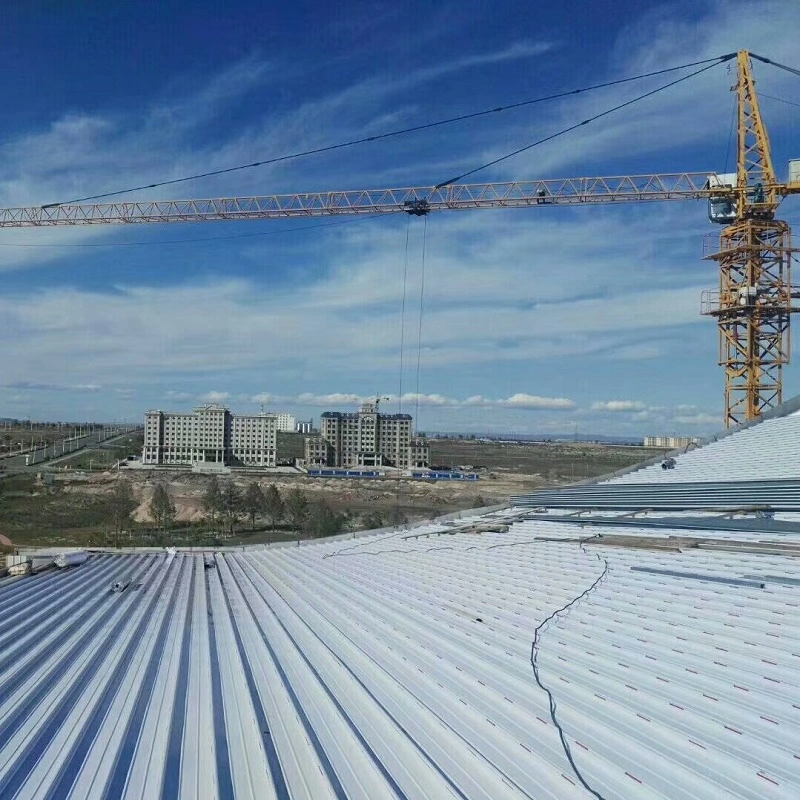

Selama konstruksi, panel atap dibuat dalam bentuk gulungan di lokasi, dan komponen dipasang dengan arah menjauhi angin yang ada. Persyaratan pemosisian yang ketat diberlakukan untuk pemasangan sambungan detail. Demikian pula, sistem atap aluminium-magnesium-mangan jahitan berdiri berhasil diterapkan pada struktur baja melengkung yang rumit pada proyek Balai Pameran "Jendela ke Masa Depan" di Taihu Selatan.

5. Standar Konstruksi dan Pemasangan: Dukungan dari Atlas dan Spesifikasi Standar Nasional

Konstruksi dan pemasangan panel atap jahitan berdiri didukung oleh sistem standar. Sesuai dengan spesifikasi teknis JGJ 255-2012 (Spesifikasi Teknis Atap Penerangan dan Atap Logam), terdapat deviasi yang diizinkan secara jelas untuk kualitas pemasangan: deviasi 5–7 mm pada pemasangan komponen memanjang kontinu (dengan ambang batas 35 meter) dan deviasi +20/+30 mm pada kemiringan atap logam (dengan ambang batas 50 meter).

Atlas standar nasional 24CJ113-1 (Rincian Arsitektur untuk Panel Logam (Bagian I): Sistem Atap Logam Jahitan Berdiri 360°) memberikan gambar konstruksi terperinci untuk semua titik sambungan, mulai dari sambungan panel hingga talang, strip penerangan alami, ventilator, dan konduktor proteksi petir.

Sekilas Spesifikasi Detil

Parameter berikut didasarkan pada standar produksi dan standar nasional yang relevan. Kustomisasi tersedia untuk memenuhi persyaratan proyek tertentu.

Kekuatan Produk Inti

1. Tahan Air Struktural tanpa Lubang Pengikat.Tidak ada sekrup yang menembus permukaan panel. Sambungan interlocking jahitan 360° dikombinasikan dengan sealant pra-injeksi terus menerus mengurangi risiko kebocoran yang terkait dengan lubang pengikat.

2. Hambatan Angin yang Dapat Diverifikasi dan Dapat Disesuaikan.Pengujian pengangkatan angin skala penuh memastikan bahwa klip penguat dapat meningkatkan kapasitas menahan beban sebesar 4,18 kali lipat. Faktor-faktor seperti jarak purlin dan kapasitas beban konektor secara langsung mempengaruhi kinerja ketahanan angin atap.

3. Ekspansi dan Kontraksi Termal Adaptif.Klip geser memungkinkan panel melebar dan berkontraksi dengan bebas di sepanjang lereng. Titik kontrol pemandu deformasi memastikan pergerakan terjadi ke arah yang diinginkan, mencegah panel tertekuk atau terlepas.

4. Pilihan Material Beragam.Paduan aluminium-magnesium-mangan (masa pakai lebih dari 50 tahun), baja lapis Al-Zn, dan baja tahan karat tersedia untuk memenuhi berbagai lingkungan korosif dan persyaratan proyek.

5. Dukungan Standar Komprehensif.Desain, detail struktural, dan penerimaan pemasangan didukung oleh GB 50345, JGJ 255-2012, dan atlas standar nasional 24CJ113-1.

Catatan Seleksi dan Pemasangan

Untuk desain tahan angin:Jarak purlin dan jenis klip secara signifikan mempengaruhi kapasitas pengangkatan angin. Pengujian skala penuh atau perhitungan teknik harus digunakan untuk memverifikasi konfigurasi yang dipilih. Klip penguat mungkin diperlukan di daerah berangin kencang.

Untuk aplikasi panel panjang:Jika panjang panel melebihi 25 m, sertakan titik kontrol deformasi untuk memandu pergerakan termal. Konfirmasikan bahwa detail klip geser memungkinkan rentang pergerakan yang diharapkan tanpa terikat.

Untuk lingkungan korosif:Pilih bahan dasar sesuai dengan kondisi paparan. Paduan Al-Mg-Mn dan baja tahan karat cocok untuk atmosfer pesisir atau industri. Verifikasi kompatibilitas pelapisan dengan faktor lingkungan setempat.

Selama instalasi:Panel biasanya digulung di tempat atau di pabrik. Pastikan proses jahitan dilakukan dengan peralatan yang terkalibrasi. Pasang panel dengan arah menjauhi angin yang ada jika memungkinkan. Periksa apakah semua flashing dan sealant telah ditempatkan dengan benar sebelum melakukan jahitan.

Dimana Panel Ini Digunakan

1.Sistem atap logam untuk pusat transportasi besar seperti terminal bandara dan stasiun kereta api berkecepatan tinggi.

2.Atap logam untuk bangunan umum berukuran besar termasuk stadion, pusat pameran, dan teater.

3.Atap untuk struktur baja melengkung atau berbentuk rumit bentang besar, dengan kemampuan melengkung dan lentur tersedia.

4.Bangunan di pesisir pantai, daerah rawan angin topan memerlukan tingkat ketahanan angin yang tinggi, jika diperlukan menggunakan alat penguat klip.

Pertanyaan Umum Dari Pembeli

1. Apa perbedaan antara panel jahitan berdiri dan lembaran profil konvensional yang dipasang dengan sekrup?

Lembaran berprofil konvensional dipasang melalui permukaan panel dengan sekrup, menciptakan titik penetrasi yang dapat menjadi jalur kebocoran seiring waktu. Panel jahitan berdiri menggunakan klip tersembunyi dan sambungan jahitan mekanis, sehingga tidak ada pengencang yang terbuka. Hal ini mengurangi risiko masuknya air dan memungkinkan pergerakan termal melalui sambungan geser.

2. Bahan dasar apa yang harus saya pilih untuk proyek pesisir?

Untuk lingkungan pesisir atau lingkungan dengan korosi tinggi, paduan aluminium-magnesium-mangan atau baja tahan karat biasanya direkomendasikan. Paduan Al-Mg-Mn menawarkan ketahanan korosi yang baik dan masa pakai yang lama, sedangkan baja tahan karat memberikan kekuatan lebih tinggi untuk desain tahan angin. Baja berlapis Al-Zn dapat digunakan dalam kondisi yang tidak terlalu agresif.

3. Bagaimana detail klip geser mengakomodasi perubahan suhu?

Panel dipasang ke struktur melalui klip yang memungkinkan pergerakan sepanjang panel. Ini berarti panel dapat mengembang dan berkontraksi tanpa memberikan tekanan pada pengencang atau menyebabkan pengalengan minyak. Titik kendali deformasi mungkin diperlukan pada panel panjang untuk mengarahkan pergerakan dan mencegah tekuk.

4. Dapatkah panel jahitan berdiri dilengkungkan untuk atap arsitektural?

Ya. Panelnya bisa digulung lalu dilengkungkan mengikuti bentuk atap cembung atau cekung. Proyek seperti Pusat Konvensi dan Pameran Xiamen telah menggunakan sistem pelipit berdiri untuk atap melengkung bentang besar. Kemampuan melengkung spesifik bergantung pada profil dan ketebalan material.

5. Standar pemasangan dan kriteria penerimaan apa yang berlaku?

JGJ 255-2012 memberikan toleransi pemasangan, termasuk deviasi 5–7 mm untuk komponen memanjang kontinu dan deviasi +20/+30 mm untuk kemiringan atap. Atlas standar nasional 24CJ113-1 memberikan gambar sambungan rinci. Kekencangan air biasanya diverifikasi dengan inspeksi visual dan, jika diperlukan, dengan uji selang atau kolam.
