Sistem pendukung selubung bangunan terdiri dari komponen struktur sekunder, pengencang, komponen kedap air, dan aksesori finishing yang menghubungkan rangka baja utama ke atap dan panel dinding.SENBOBahan Bangunanmemasok rangkaian lengkap komponen ini untuk proyek struktur baja, termasuk purlin, klip pendukung, sistem talang, flashing, dan bahan penyegel.
Sistem ini biasanya dibagi menjadi lima kelompok fungsional:
Dukungan struktural:Purlin baja berbentuk C, Z, U, dan L, saluran topi, batang melorot, dan tabung penguat. Anggota-anggota ini memindahkan beban dari atap dan panel dinding ke rangka baja utama.
Pengikatan dan koneksi:Klip penyangga atap dan dinding, braket geser dan braket tetap, sekrup pengeboran mandiri, tiang geser, dan pengencang tersembunyi. Komponen-komponen ini menentukan bagaimana panel diamankan dan bagaimana pergerakan termal diakomodasi.

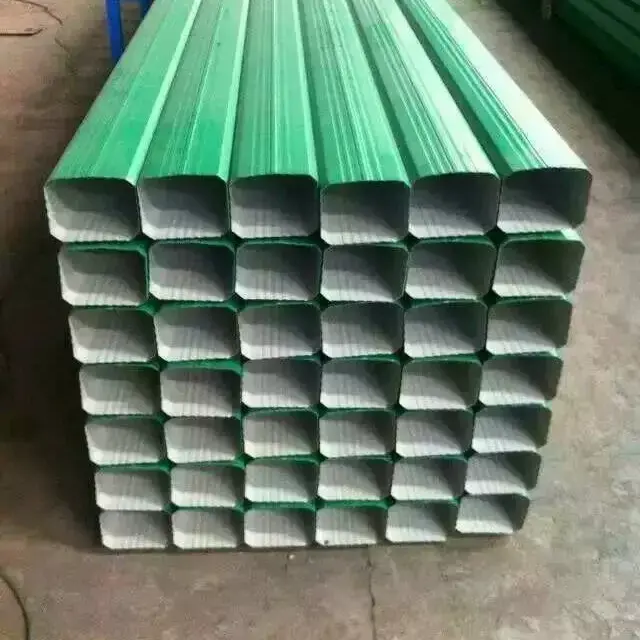

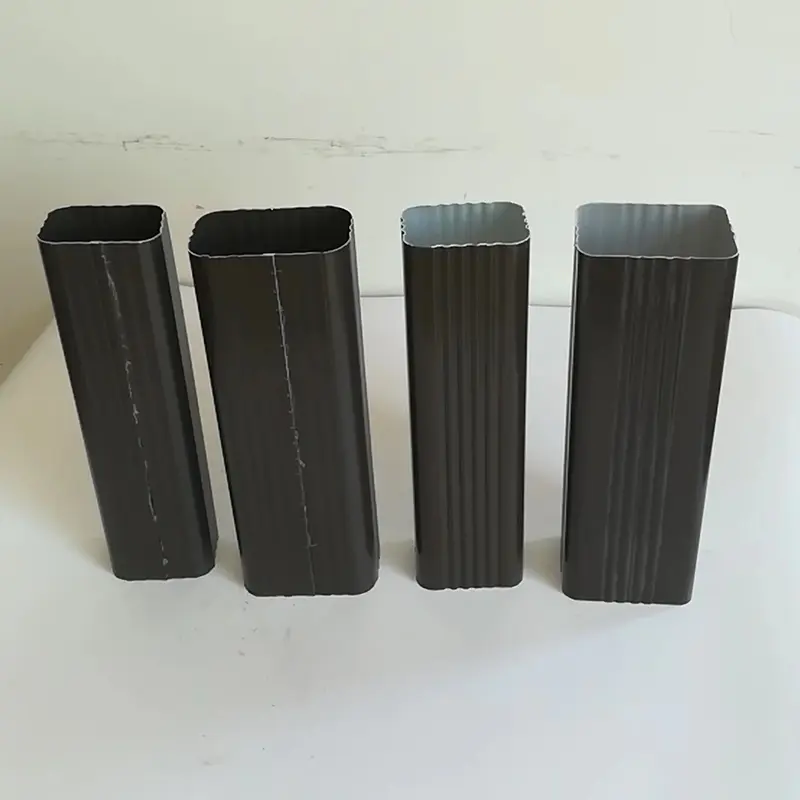

Drainase:Talang baja atau baja tahan karat, saluran keluar air hujan, pipa bawah, dan komponen drainase sifonik. Desain drainase yang tepat mencegah penumpukan dan kebocoran air di sekeliling atap.
Berkedip dan memangkas:Penutup punggungan, lembaran berkedip, trim tepi, penutup, dan tepi tetesan. Barang-barang ini menyegel tepi dan transisi panel, mencegah masuknya air dan memberikan tampilan akhir.
Isolasi dan penyegelan:Isolasi termal, penghalang uap, membran bernapas, pita perekat, dan gasket. Produk-produk ini mengontrol perpindahan panas, mengatur kondensasi, dan menjaga kedap udara.
Purlin berbentuk Cadalah anggota sekunder yang paling banyak digunakan dalam selubung bangunan logam. Ukurannya berkisar dari C80 hingga C350, dengan ketebalan mulai 1,5 mm hingga 3,5 mm. Mereka mudah dibuat dan dipasang, sehingga cocok untuk bangunan industri umum dan gudang.
Purlin berbentuk Zmenawarkan kinerja tumpang tindih yang lebih baik daripada bagian berbentuk C dan sering kali ditentukan untuk bentang yang lebih panjang. Ukuran berkisar dari Z80 hingga Z350, dengan lubang yang sudah dilubangi tersedia untuk meningkatkan akurasi pemasangan dan kinerja drainase.

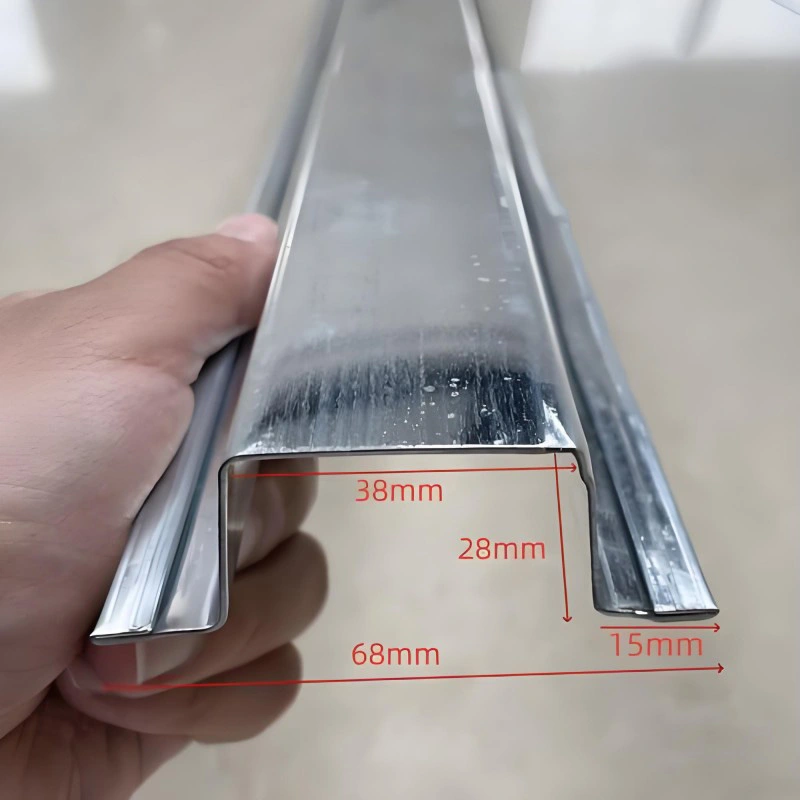

Baja berbentuk U dan berbentuk Ldigunakan untuk kusen pintu dan jendela, penguatan sudut, dan pemasangan tepi.Saluran topibekerja dengan braket penyangga yang cocok dalam sistem yang memerlukan penyelarasan yang tepat. Batang melorot dan tabung penguat meningkatkan stabilitas sistem purlin secara keseluruhan.

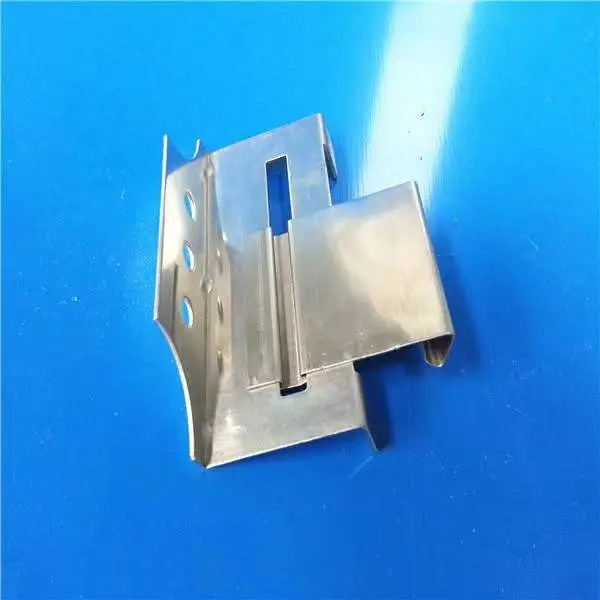

Klip pendukung adalah bagian paling penting secara teknis dari sistem atap jahitan berdiri.Dukungan gesermemungkinkan panel atap mengembang dan berkontraksi seiring dengan perubahan suhu, sehingga mengurangi tegangan yang dapat menyebabkan tekuk atau kelelahan pengikat. Penopang ini biasanya mencakup pengatur jarak isolasi untuk mencegah penghubung termal.Memperbaiki dukungandigunakan di lokasi di mana pergerakan harus dibatasi, seperti di bagian atap atau punggung bukit.
Sekrup pengeboran mandiri dengan ring EPDM adalah pengikat standar untuk sebagian besar sambungan panel dinding dan atap. Mesin cuci menjaga segel kedap cuaca, sedangkan lapisan sekrup menentukan ketahanan terhadap korosi. Kancing geser digunakan dalam sistem dek lantai komposit untuk menghubungkan dek ke balok baja dan mentransfer gaya geser.
Untuk sistem jahitan berdiri, klip baja tahan karat dan klem aluminium mengamankan panel tanpa menembus permukaan atap. Hal ini mengurangi jumlah pengencang yang terbuka dan meningkatkan ketahanan terhadap cuaca dalam jangka panjang.

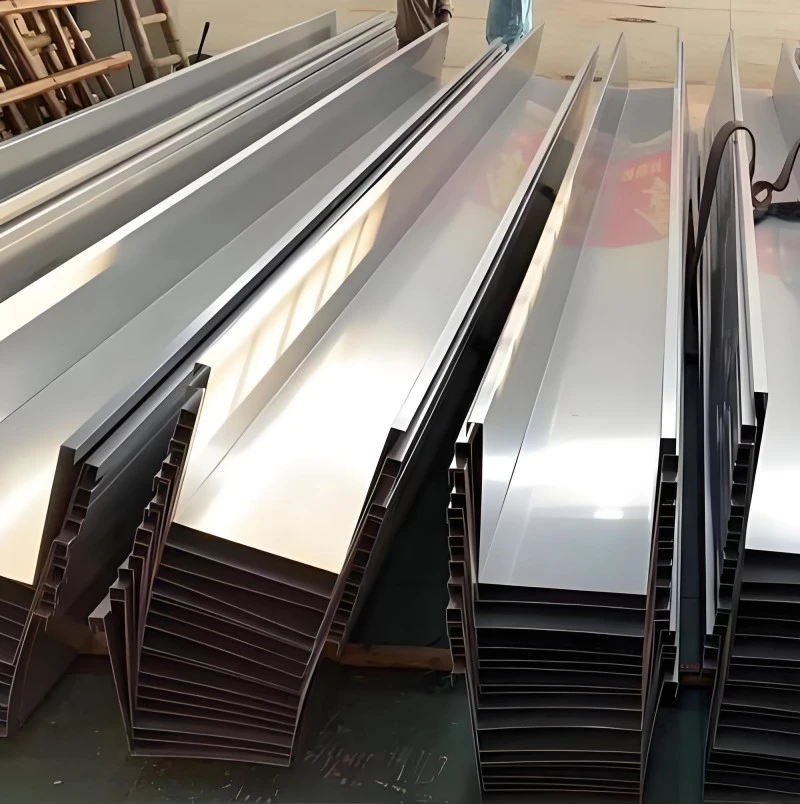

Talang baja merupakan elemen pengumpul utama drainase atap. Bahan umum termasuk baja galvanis dan baja tahan karat, dengan ketebalan mulai 1,0 mm hingga 2,0 mm. Baja tahan karat menawarkan ketahanan korosi yang lebih baik dan lebih disukai di lingkungan pesisir atau industri.
Sistem drainase sifonik digunakan untuk atap bentang besar yang memerlukan kapasitas drainase tinggi. Pipa bawah dan saluran keluar air hujan melengkapi sistem ini, mengarahkan air dari selokan ke jaringan drainase tanah.
Potongan-potongan yang berkedip dan trim menutup transisi antara panel, dinding, dan penetrasi atap. Penutup bubungan menutupi puncak atap, lembaran berkedip menangani sambungan dinding-ke-atap, dan trim tepi melengkapi perimeter. Penutupan dan tepian tetesan mencegah masuknya air pada ujung panel dan atap.
Bahan insulasi seperti rock wool dan glass wool dipasang di bawah panel atap dan dinding. Membran yang dapat bernapas memungkinkan kelembapan keluar sekaligus mencegah masuknya air, dan penghalang uap mengontrol kondensasi di dalam lapisan insulasi. Pita perekat dan gasket melengkapi sistem kedap udara.
| Kategori Komponen | Spesifikasi Umum | Catatan |
|---|---|---|
| Purlin berbentuk C | C80–C350, ketebalan 1,5–3,5 mm | Paling umum untuk bangunan umum |
| Purlin berbentuk Z | Z80–Z350, ketebalan 1,5–3,5 mm | Tersedia lubang yang sudah dilubangi sebelumnya |
| Penopang atap | Tipe geser dan tetap, ketinggian berbeda | Dengan spacer isolasi |
| Sekrup pengeboran sendiri | Mesin cuci EPDM, kisaran suhu -45°C hingga 120°C | Lapisan menentukan ketahanan terhadap korosi |
| Talang baja | Galvanis atau tahan karat, 1,0–2,0 mm | Stainless untuk daerah pesisir pantai |
| Berkedip dan rapi | Galvanis atau dilapisi warna, 0,4–0,8 mm | Profil cocok dengan jenis panel |
| Isolasi | Wol batu, wol kaca, 50–150 mm | Dipilih berdasarkan kebutuhan termal |
| Membran bernapas | Tipe PE, lebar 1,0–1,5 m | Tahan air dan dapat menyerap uap |
| Standar yang Berlaku | JGJ/T 473-2019 | Membangun rekayasa sistem selubung logam |
Untuk sistem atap:Jarak purlin, jenis klip pendukung, dan profil panel harus dikoordinasikan. Penyangga geser merupakan standar untuk atap jahitan berdiri untuk mengakomodasi pergerakan termal. Ketinggian penyangga harus sesuai dengan ketebalan insulasi untuk menghindari kompresi.
Untuk sistem dinding:Purlin berbentuk C biasanya cukup. Metode pengikatan tergantung pada profil panel dinding dan beban angin. Sekrup pengeboran sendiri dengan ring EPDM biasanya digunakan untuk dinding pengikat terbuka; pengencang tersembunyi dapat digunakan untuk panel arsitektur.
Untuk lingkungan korosif:Tentukan talang baja tahan karat, pengencang berlapis, dan purlin berlapis aluminium-seng. Mesin cuci EPDM harus kompatibel dengan lapisan panel dan iklim setempat.
Untuk atap bentang besar:Purlin berbentuk Z dengan lubang yang sudah dilubangi memberikan penyelarasan drainase dan dukungan panel yang lebih baik. Drainase sifonik mungkin diperlukan untuk atap dengan intensitas curah hujan tinggi.
Instalasi Purlin:Tandai garis tata letak pada rangka baja utama sebelum pemasangan. Jarak purlin harus sesuai dengan gambar desain. Sambungan antara purlin dan rangka utama harus dikencangkan sepenuhnya, dan batang sag harus dipasang jika diperlukan untuk mencegah pergerakan lateral.
Pemasangan klip dukungan:Pasang klip searah dengan urutan peletakan panel. Basis klip harus terpasang erat ke purlin. Periksa apakah penjarak isolasi ditempatkan dengan benar untuk menghindari penghubung termal.
Perbaikan panel:Untuk sistem jahitan berdiri, pasang panel ke klip dan jahit dengan peralatan yang dikalibrasi. Hindari mengencangkan sekrup pengeboran sendiri secara berlebihan pada sistem pengencang yang terbuka, karena dapat merusak mesin cuci EPDM dan mengurangi kedap cuaca.
Instalasi talang dan flashing:Pastikan talang miring ke arah titik keluar. Tutup semua sambungan pangkuan dan transisi. Flashing harus tumpang tindih dengan rusuk panel dengan benar untuk mencegah jejak air di belakang kelongsong.
Komponen sistem pendukung dirancang untuk bekerja dengan rangkaian lengkap panel selubung logam yang dipasok oleh SENBO, termasukLembaran Baja Berprofil, Panel Sandwich Wol Batu, Panel Aluminium-Magnesium-Mangan, DanPanel Berlubang. Misalnya, tata letak purlin untuk dinding panel sandwich berbeda dengan tata letak dinding lembaran berprofil kulit tunggal karena perbedaan kemampuan bentang. Tim teknik kami dapat memberikan gambar tata letak yang mengoordinasikan penyangga struktural dengan jenis panel yang dipilih.
Penyangga geser memungkinkan panel atap bergerak seiring perubahan suhu. Hal ini mengurangi tekanan termal dan mencegah kelelahan pengikat. Penopang tetap digunakan pada titik penahan seperti atap dan punggung bukit. Pada atap jahitan berdiri, sebagian besar klip adalah tipe geser, dengan klip tetap hanya digunakan di lokasi tertentu.
Jarak purlin tergantung pada profil panel, ketebalan lembaran, beban angin, dan beban salju. Panel yang lebih kuat dengan rusuk yang lebih tinggi dapat menjangkau jarak yang lebih jauh dan memerlukan lebih sedikit purlin. Jaraknya harus diverifikasi dengan perhitungan struktural untuk setiap proyek. Tim teknis kami dapat merekomendasikan tata letak yang sesuai berdasarkan panel yang dipilih.
Untuk wilayah pesisir, pengencang dengan lapisan ketahanan korosi yang tinggi harus ditentukan. Pengencang baja tahan karat atau yang memiliki lapisan seng-aluminium tebal dapat digunakan. Mesin cuci EPDM juga harus tahan UV dan kompatibel dengan lapisan panel untuk menjaga segel kedap cuaca.
Ya. Klip pendukung, flashing, dan penutup dapat diproduksi agar sesuai dengan bentuk panel non-standar. Menyediakan gambar profil panel dan persyaratan struktural proyek sehingga komponen yang benar dapat dipilih atau diproduksi.
Sertifikat material, laporan pelapisan, dan laporan pengujian produk dapat diberikan. Untuk purlin dan pengencang, tersedia sertifikat uji pabrik. Untuk proyek yang memerlukan dokumentasi kepatuhan tambahan, seperti kinerja kebakaran atau catatan perhitungan struktur, dokumentasi ini dapat diberikan berdasarkan permintaan.
