SENBO Bahan Bangunanmemasok Panel Atap Melengkung Alu-Mg-Mn sebagai bagian dari rangkaian produk sistem atap logamnya. Panel ini dibuat dari paduan aluminium-magnesium-mangan seri AA3004 dan dibentuk menjadi profil non-standar melengkung untuk memenuhi persyaratan arsitektur untuk geometri atap yang kompleks.

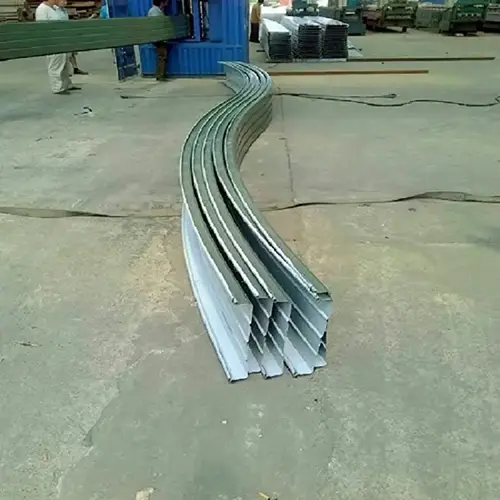

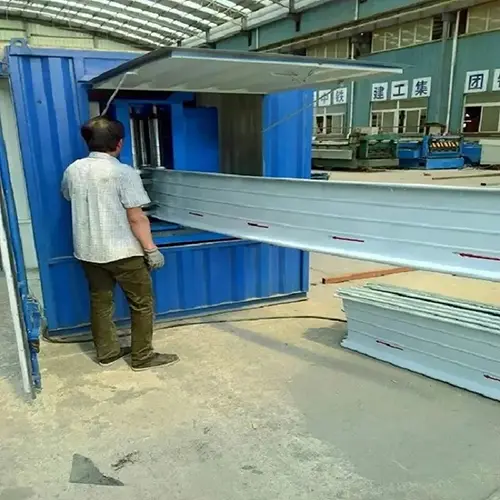

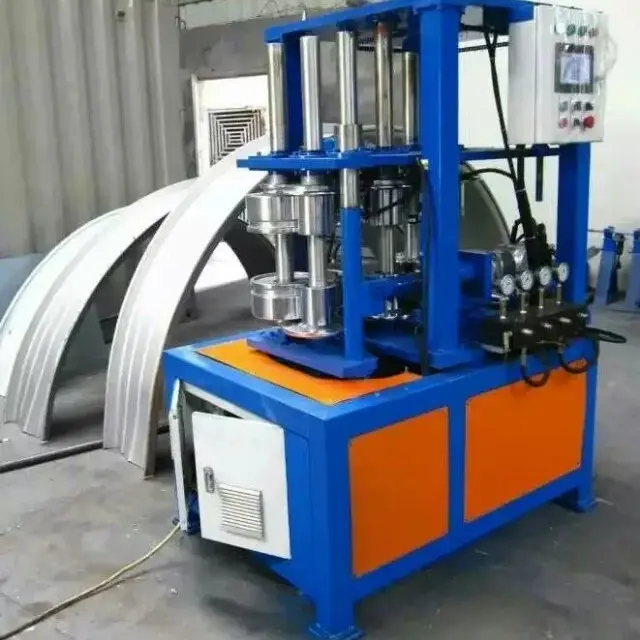

Panel atap melengkung Al-Mg-Mn adalah panel berprofil khusus yang diproduksi menggunakan peralatan pembentuk gulungan berkecepatan tinggi dan presisi. Komposisi substrat meliputi 1,0% –1,5% mangan dan 0,8% –1,3% magnesium, dengan sisanya aluminium. Sebagai turunan dari panel jahitan berdiri standar Al-Mg-Mn, panel melengkung mengalami proses pembentukan khusus untuk mengubah lembaran datar menjadi bentuk melengkung. Hal ini mendukung desain arsitektur modern seperti bentuk atap melengkung, melengkung, dan bulat.
Profil yang tersedia mencakup model seperti YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, dan YX28-205-820. Panel berbentuk kipas dan meruncing juga dapat disesuaikan untuk memenuhi kebutuhan proyek tertentu.
Panel ini banyak digunakan dalam sistem atap non-standar pada bangunan umum besar, termasuk terminal bandara, stadion, dan pusat konferensi dan pameran. Permukaan produk diproses menggunakan proses pelapisan pra-gulung dan tersedia dengan lapisan fluorokarbon PVDF, yang menggabungkan estetika arsitektur dengan daya tahan.

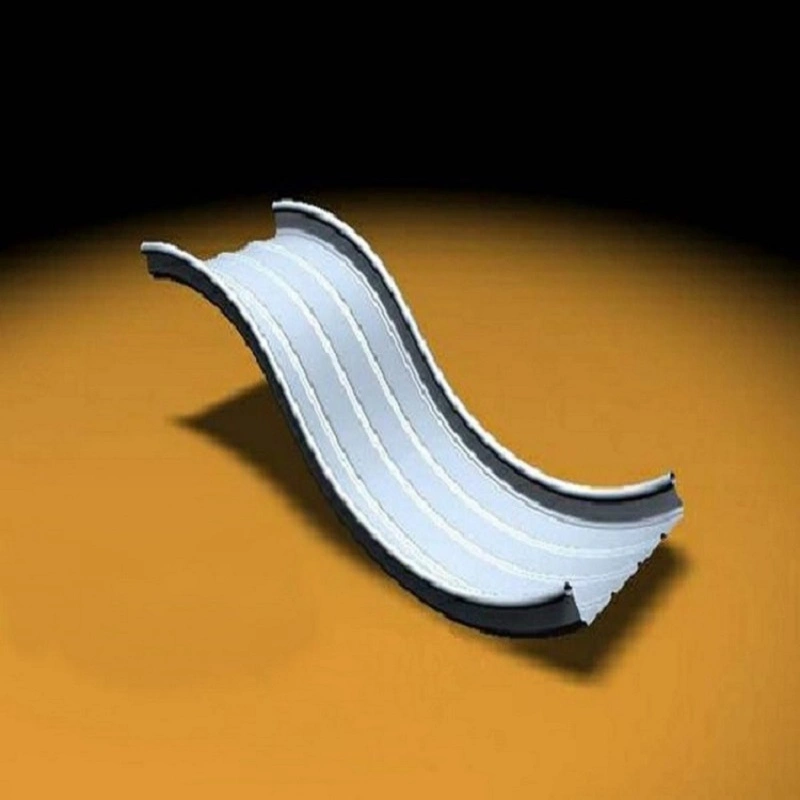

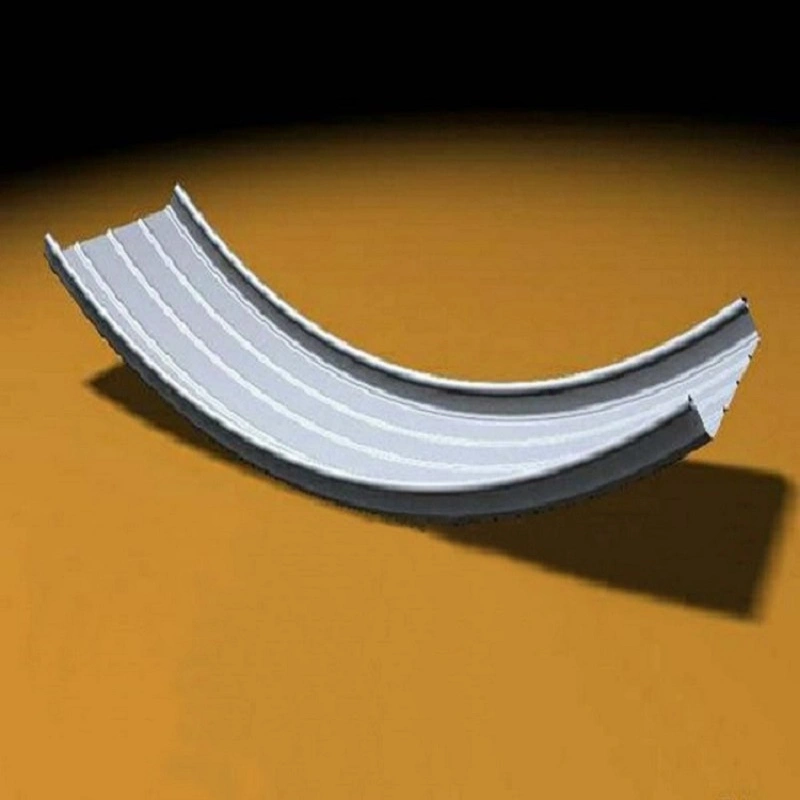

Paduan aluminium-magnesium-mangan menawarkan keseimbangan kekuatan dan fleksibilitas, sehingga cocok untuk membentuk bentuk atap yang kompleks seperti permukaan melengkung 3D, bulat, dan berbentuk kipas. Melalui teknologi produksi panel melengkung dan berbentuk kipas khusus, panel melengkung ini dapat memenuhi beragam persyaratan desain sekaligus mempertahankan kinerja kedap air.

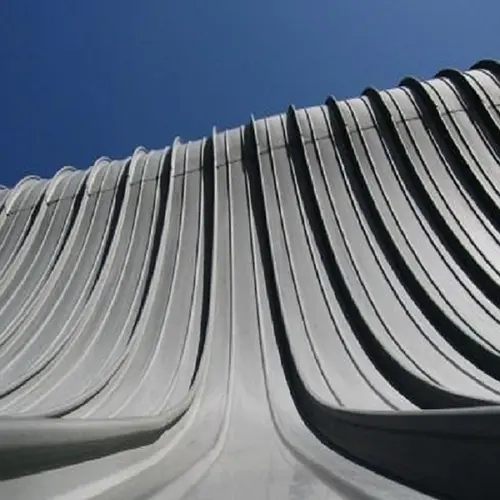

Produk ini dapat diterapkan pada berbagai bentuk arsitektur, antara lain atap dengan kelengkungan positif atau negatif, atap lengkung, atap kemiringan tunggal dan ganda, struktur atap saling berhubungan, atap bernada, dan atap melengkung.
Proyek kanopi antar gudang di Depot Biji-bijian Zhangzhou di Fujian menggunakan sistem atap bergelombang melengkung berlapis aluminium-magnesium-mangan. Strukturnya membentang sepanjang 18 meter dan panjang 108 meter, dengan luas total hampir 2.000 meter persegi.
Atapnya menampilkan panel bergelombang aluminium-magnesium-mangan model YT6118 dengan ketebalan 1,2 mm. Ketinggian lengkungan adalah 4,085 meter, dan rasio kenaikan terhadap bentang adalah 0,23. Instalasi selesai dalam waktu enam hari. Panel-panel tersebut dibuat dengan menyatukan tiga unit yang lebih kecil menjadi satu unit dasar, yang kemudian diangkat dan diamankan ke komponen baja yang tertanam. Unit-unit tersebut disambung menggunakan metode jahitan kedap air.
Aluminium memiliki massa jenis sekitar 2,73 g/cm³, sekitar sepertiga massa jenis baja. Panel aluminium-magnesium-mangan menunjukkan kekuatan luluh minimal 190 MPa, kekuatan tarik 240–285 MPa, dan perpanjangan minimal 3%. Dengan tetap menjaga integritas struktural, panel melengkung ini mengurangi beban mati pada sistem atap.
Dalam proyek Depot Biji-bijian Zhangzhou, desainnya memperhitungkan beban hidup yang terdistribusi secara merata sebesar 0,3 kN/m² dan tekanan angin desain sebesar 0,40 kN/m² berdasarkan periode ulang 10 tahun.
Substrat paduan aluminium-magnesium-mangan memiliki sifat tahan karat. Lapisan oksida permukaan yang terbentuk secara alami mencegah oksidasi dan korosi, sekaligus menawarkan ketahanan terhadap asam dan basa. Panel berlapis dapat membentuk lapisan pelindung yang dapat pulih sendiri di lingkungan yang keras, sehingga cocok untuk iklim lembab. Masa pakai desain lebih dari 50 tahun, dengan garansi pelapisan 15-20 tahun.
Parameter berikut didasarkan pada standar produksi dan standar yang relevan. Kustomisasi tersedia untuk memenuhi persyaratan proyek tertentu.
| Indikator Kinerja | Parameter/Spesifikasi | Catatan / Dasar Standar |
|---|---|---|
| Kelas Substrat | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, keseimbangan Aluminium |
| Ketebalan Umum | 0,7 mm – 1,2 mm | |
| Profil Umum | YX65-300/330/400/430/500, YX28-205-820 | Panel berbentuk kipas, meruncing, dan melengkung dapat disesuaikan |
| Kepadatan | 2,73 gram/cm³ | Kira-kira. 1/3 dari baja |
| Kekuatan Tarik | 240 – 285 MPa | Marah AA3004 H36/H46 |
| Kekuatan Hasil | ≥190 MPa | |
| Pemanjangan | ≥3% | |
| Kehidupan Pelayanan Desain | >50 tahun | |
| Referensi Standar Bahan | Seri GB/T 3880 untuk lembaran paduan aluminium | Verifikasi dengan sertifikat produk tertentu |

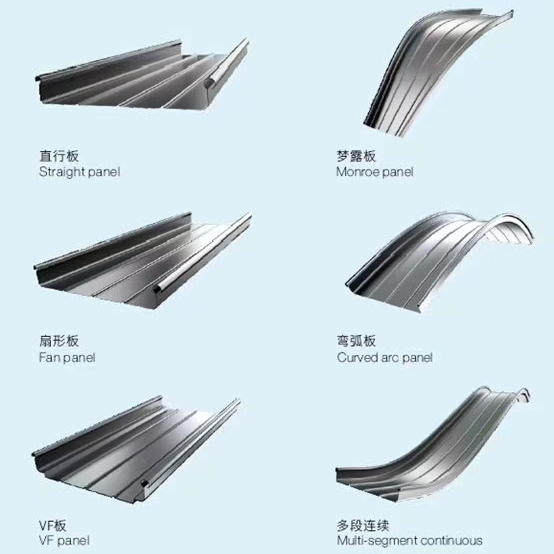

1. Bentuk Fleksibel untuk Desain Kompleks.Panel-panel tersebut dapat diolah menjadi bentuk-bentuk tidak beraturan seperti panel berbentuk kipas, meruncing, melengkung cembung dan cekung, serta panel berbentuk bola. Hal ini mendukung persyaratan desain arsitektur modern yang dipersonalisasi untuk permukaan melengkung dan atap melengkung.
2. Ringan dengan Kekuatan Tarik Tinggi.Dengan kepadatan sekitar sepertiga baja dan kekuatan tarik di atas 240 MPa, panel-panel tersebut memenuhi persyaratan atap bentang besar, termasuk bentang melebihi 18 meter.
3. Ketahanan Korosi dan Umur Panjang.Paduan tersebut secara alami membentuk lapisan oksida pelindung. Sistem ini dirancang untuk masa pakai lebih dari 50 tahun, dengan garansi pelapisan 15-20 tahun.

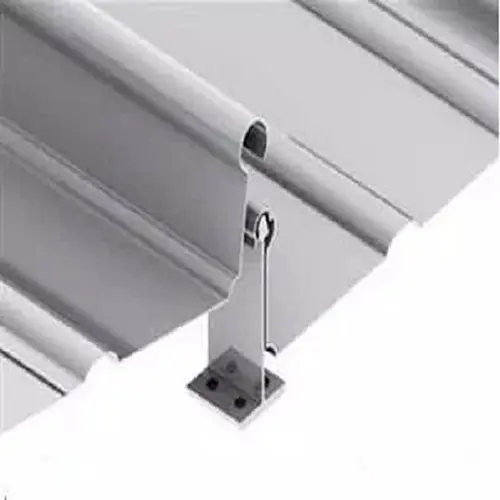

4. Tahan Air yang Andal melalui Modular Interlocking.Proses sambungan jahitan interlocking modular memastikan sambungan panel yang rapat serta kinerja drainase dan kedap air yang andal.
5. Bahan Daur Ulang.Bahan paduan aluminium sepenuhnya dapat didaur ulang, sehingga mendukung tujuan bangunan ramah lingkungan.
Untuk atap melengkung atau bulat:Bekerja samalah dengan pabrikan di awal fase desain untuk memastikan radius kelengkungan yang dapat dicapai untuk profil dan ketebalan yang dipilih. Panel berbentuk kipas dan meruncing memerlukan gambar toko yang akurat.
Untuk aplikasi jangka panjang:Verifikasi kemampuan bentang panel terhadap beban yang dibutuhkan. Proyek Depot Biji-bijian Zhangzhou menggunakan panel setebal 1,2 mm dengan bentang 18 meter, namun setiap proyek harus dihitung berdasarkan beban angin dan salju setempat.
Untuk lingkungan pesisir atau lingkungan dengan kelembapan tinggi:Pilih lapisan fluorokarbon PVDF untuk meningkatkan ketahanan terhadap cuaca. Pastikan kualitas media dan sistem pelapisan kompatibel dengan kondisi pemaparan yang diharapkan.
Selama instalasi:Panel biasanya dibuat menjadi beberapa unit di pabrik dan dipasang pada posisinya. Gunakan metode jahitan yang ditentukan untuk memastikan sambungan kedap air. Ikuti pedoman pabrikan untuk penanganan, pengangkatan, dan pengikatan untuk menghindari kerusakan permukaan.
1.Sistem atap melengkung, bulat, dan berbentuk tidak beraturan untuk bangunan umum besar seperti stadion dan pusat pameran.
2.Sistem atap dan fasad berbentuk kompleks untuk terminal bandara dan stasiun kereta api berkecepatan tinggi.
3.Struktur atap melengkung bentang panjang, seperti fasilitas pergudangan dan rumah kaca pertanian.
4.Sistem atap untuk bangunan landmark dengan persyaratan desain arsitektur yang unik.
Panel jahitan berdiri standar biasanya lurus dan dipasang pada atap datar atau miring. Panel melengkung mengalami pembentukan tambahan untuk membuat profil melengkung yang mengikuti geometri atap cembung, cekung, atau bulat. Kedua sistem menggunakan teknologi jahitan interlocking serupa, namun panel melengkung dirancang khusus untuk bentuk atap non-standar.
Jari-jari kelengkungan minimum bergantung pada profil panel, ketebalan material, dan temper paduan. Hal ini harus dikonfirmasikan dengan pabrikan pada tahap desain. Memberikan gambar geometri atap sejak dini dapat membantu menentukan apakah panel yang dipilih dapat mencapai kelengkungan yang dibutuhkan tanpa mengurangi kinerja struktur.
Ya. Paduan aluminium-magnesium-mangan memiliki ketahanan korosi alami, dan lapisan fluorokarbon PVDF semakin meningkatkan ketahanan terhadap cuaca. Hal ini membuat panel cocok untuk lingkungan pesisir dan lingkungan dengan kelembapan tinggi. Umur layanan desain lebih dari 50 tahun dalam kondisi normal.
Panel berbentuk kipas dan meruncing diproduksi menggunakan peralatan pembentuk khusus dan perkakas khusus. Mereka biasanya dibuat berdasarkan gambar toko yang berasal dari geometri atap. Setiap panel dibentuk secara individual agar sesuai dengan posisi spesifiknya pada permukaan melengkung, memastikan kesesuaian yang tepat dan jahitan kedap air.
Harap berikan gambar geometri atap (termasuk radius kelengkungan), profil panel, ketebalan, jenis lapisan, jumlah, dan lokasi proyek. Jika diperlukan panel berbentuk kipas atau meruncing, sertakan gambar tata letak detailnya. Ini membantu tim kami menyiapkan penawaran harga dan rencana produksi yang akurat.
Tianjin SENBO Building Materials Technology Co., Ltd. adalah produsen panel atap melengkung Al-Mg-Mn, panel atap jahitan berdiri, pipa bawah baja berlapis warna, dan produk selubung logam lainnya. Basis produksi kami terletak di Zona Pengembangan Ekonomi Jinghai, Tianjin, Cina, dilengkapi dengan jalur produksi otomatis dan proses pemeriksaan kualitas empat tahap. Untuk informasi lebih lanjut tentang pabrik kami, sertifikasi, kemampuan pengujian, dan referensi proyek, silakan kunjungiTentang Kamihalaman atauhubungi tim teknik kami.
