Panel Atap Alu-Mg-Mn

Panel Atap Alu-Mg-Mn dibentuk dengan gulungan dari strip paduan aluminium AA3004 untuk sistem atap dan dinding jahitan berdiri. Paduan tersebut mengandung mangan dan magnesium, yang bersama-sama meningkatkan kekuatan dan ketahanan terhadap korosi sekaligus menjaga material cukup ringan untuk atap bentang panjang. SENBO memeriksa tingkat paduan yang masuk, temper, dan ketebalan lapisan sebelum pembentukan gulungan, dan lini produksi memantau tinggi rusuk dan lebar panel secara berkala. Ini membantu menjaga profil akhir dalam toleransi yang ditentukan.

Pelapisan Permukaan dan Desain Sambungan

Sebelum dibentuk, permukaan Panel Atap Alu-Mg-Mn dilapisi dengan sistem fluorokarbon PVDF yang mengandung setidaknya 70% resin fluorokarbon. Pelapisan diterapkan secara terus menerus setelah pembersihan dan perawatan kromat, yang meningkatkan daya rekat dan keseragaman warna. Sistem atapnya menggunakan profil jahitan berdiri dengan klip berbentuk T. Klip tersebut menahan panel pada purlins sekaligus memungkinkan pergerakan di sepanjang kemiringan atap, sehingga ekspansi dan kontraksi termal tidak memberikan tekanan pada lapisannya. Sambungan yang dikunci secara mekanis membentuk penghalang kedap air tanpa bergantung pada sealant.

Tabel Spesifikasi

Bukti Kinerja dan Rekayasa Terukur

Berat Panel dan Efisiensi Struktural

Massa jenis aluminium adalah 2,73 g/cm³ dibandingkan dengan 7,85 g/cm³ untuk baja. Oleh karena itu, atap yang terbuat dari panel AA3004 memiliki berat sekitar sepertiga dari berat atap baja yang setara. Pengurangan beban mati ini dapat mencapai 30% untuk keseluruhan struktur atap, sehingga memungkinkan adanya purlin, kolom, dan pondasi yang lebih kecil. Kekuatan tarik sebesar 240 hingga 285 MPa cukup untuk profil jahitan berdiri dan untuk panel yang harus menahan pengangkatan angin dalam bentang yang panjang.

Perilaku Korosi dan Kehidupan Pelayanan

Saat terkena udara, aluminium membentuk lapisan oksida padat yang melindungi logam dasar dari oksidasi lebih lanjut. Pengujian menunjukkan hilangnya korosi tahunan sekitar 0,5 mikrometer dalam kondisi atmosfer normal. Panel 0,7 mm akan tetap memiliki ketebalan sekitar 0,65 mm setelah 100 tahun. Lapisan PVDF menambah lapisan pelindung terhadap polusi industri dan semprotan garam. Faktor-faktor ini mendukung umur desain logam dasar melebihi 50 tahun.

Gerakan Termal dan Integritas Jahitan

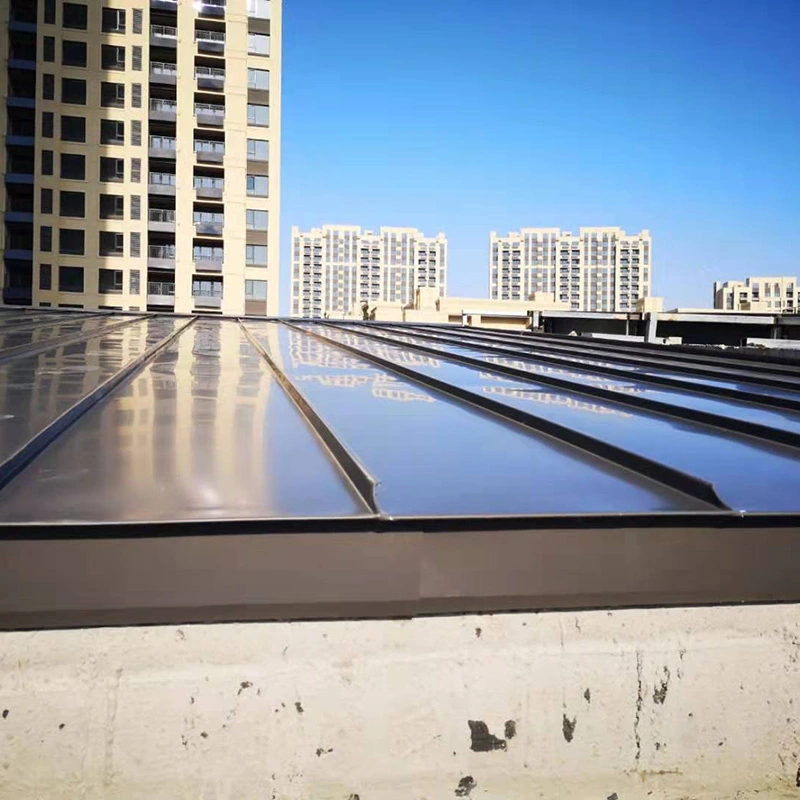

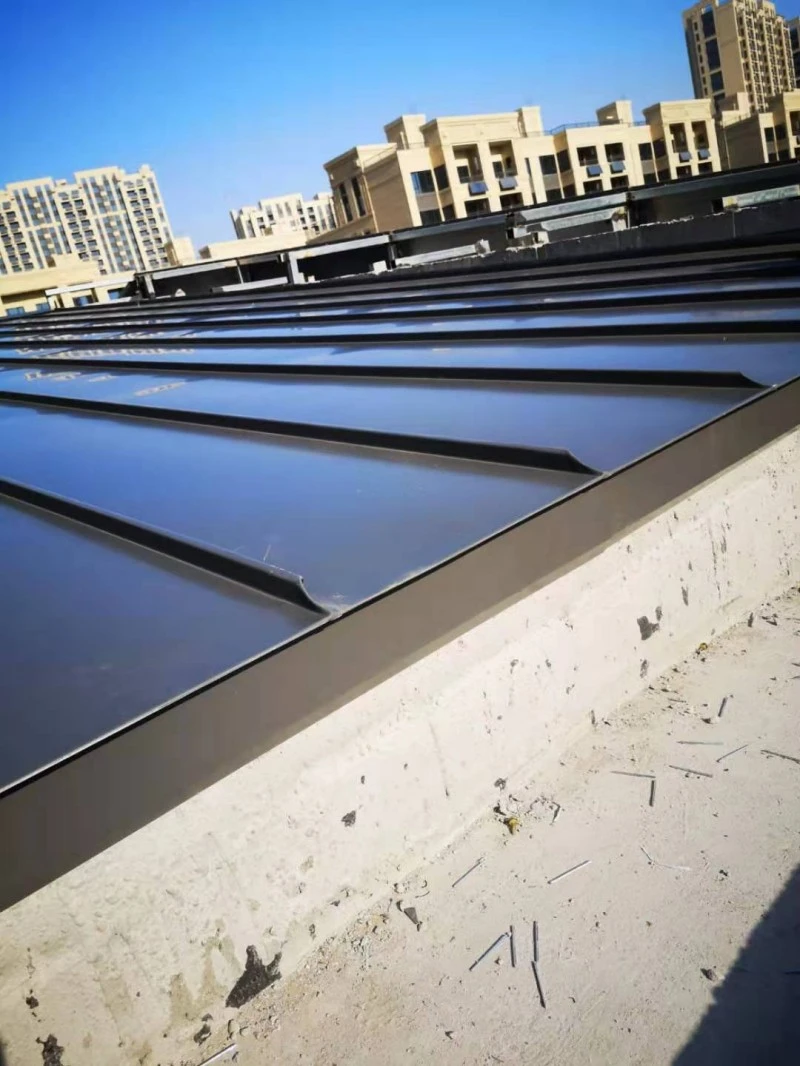

Sistem jahitan berdiri menggunakan klip T geser yang memungkinkan setiap panel bergerak sepanjang kemiringan atap sambil tetap terhubung ke purlins. Hal ini mencegah penumpukan tegangan pada titik tetap dan menghindari deformasi panel. Panel tunggal dapat diproduksi hingga panjang 120 meter tanpa putaran ujung, yang menghilangkan potensi jalur kebocoran dan meningkatkan kedap air secara keseluruhan. Toleransi pemasangan dikontrol dalam 3 mm, dan sistem prefabrikasi mempersingkat waktu konstruksi hingga lebih dari 30% dibandingkan dengan metode tradisional.

Perilaku Api dan Petir

Sistem atap mencapai peringkat api Kelas A1. Aluminium meleleh pada suhu 660°C, dan jika terjadi kebakaran, atap cenderung terbakar secara lokal daripada menyebarkan api ke seluruh permukaan. Hal ini membantu upaya pemadaman kebakaran dengan membiarkan panas dan asap keluar. Untuk proteksi petir, panel dengan ketebalan minimal 0,7 mm dapat berfungsi sebagai perangkat terminasi udara berdasarkan GB 50057, sehingga tidak memerlukan penangkal petir terpisah dan penetrasi atap tambahan.

Karakteristik Produk

• Berat atap yang lebih rendah:Berat panelnya sekitar sepertiga dari berat baja, sehingga mengurangi kebutuhan rangka struktural dan pondasi.
• Daya tahan jangka panjang:Lapisan oksida alami dan lapisan fluorokarbon bersama-sama memberikan layanan lebih dari 50 tahun di lingkungan normal.
• Kedap air bebas sealant:Jahitan berdiri yang dikunci secara mekanis tidak bergantung pada sealant yang dapat menua atau retak.
• Kontrol gerakan termal:Klip T yang dapat digeser memungkinkan atap melebar dan berkontraksi tanpa memberi tekanan pada lapisan atau panel.

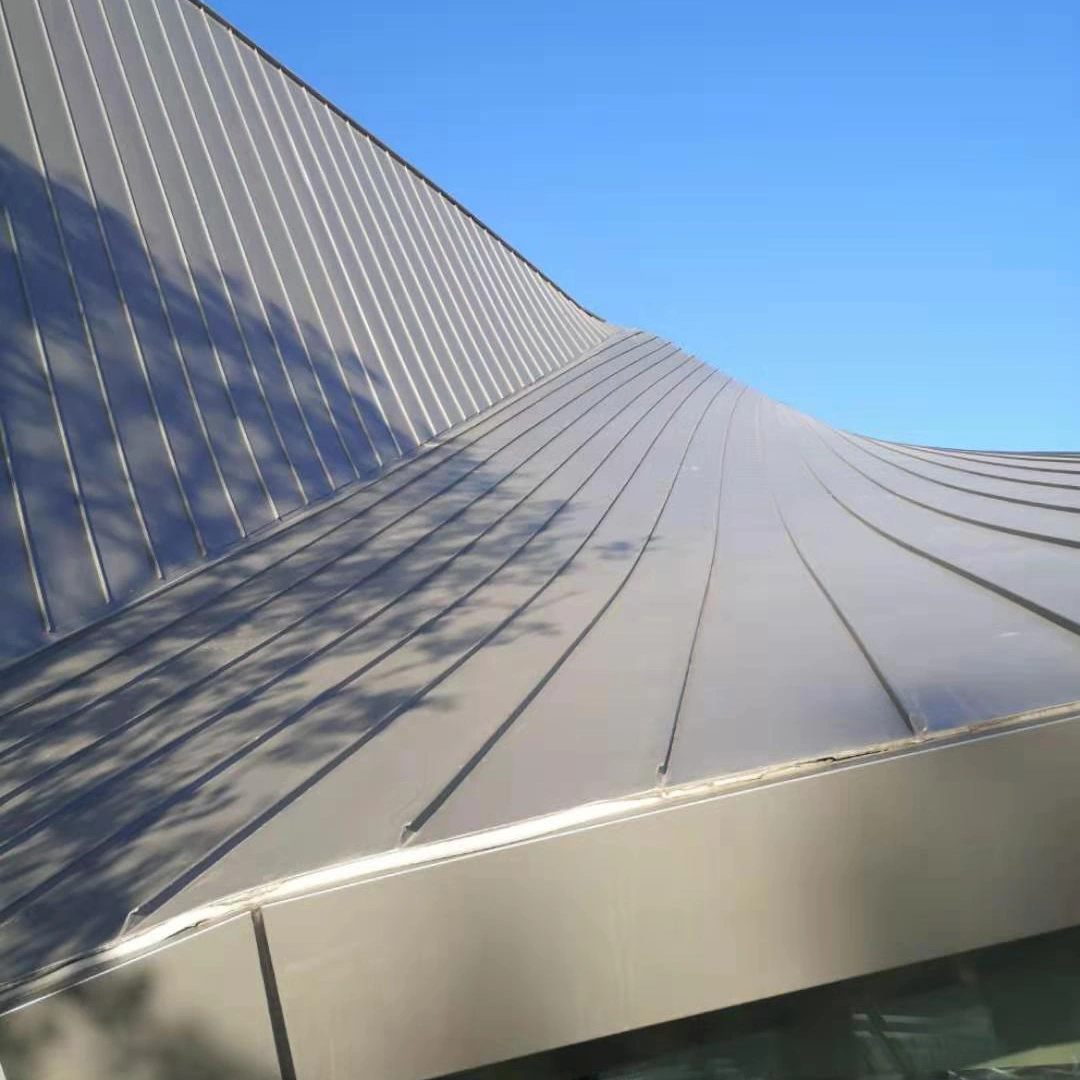

• Fleksibilitas bentuk:Panel dapat dibentuk menjadi profil lurus, melengkung, meruncing, dan berbentuk kipas untuk geometri atap yang kompleks.
• Daur ulang:Aluminium sepenuhnya dapat didaur ulang pada akhir masa pakainya.

Dimana Produk Digunakan

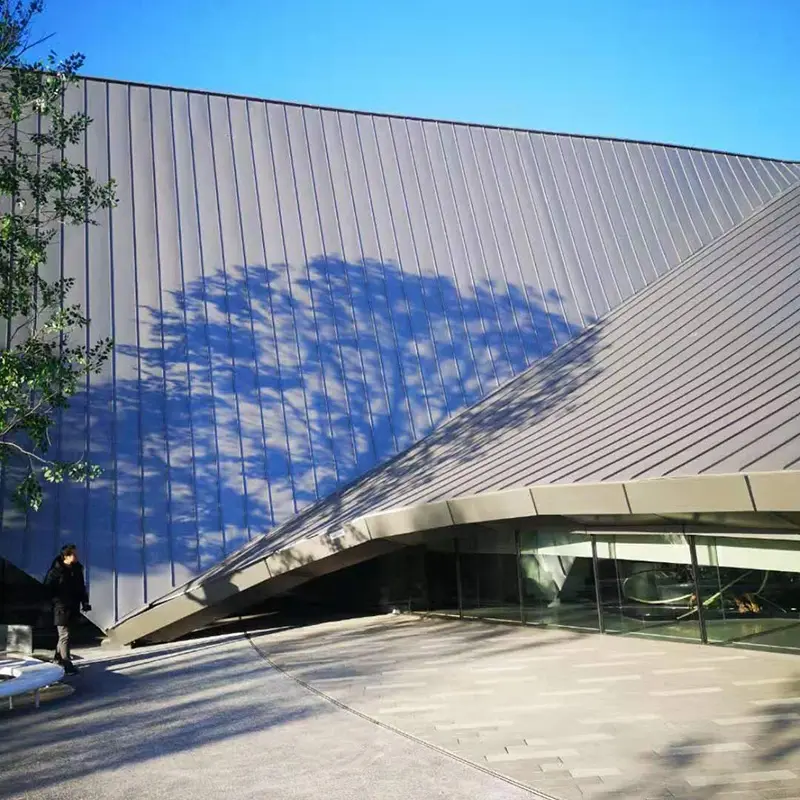

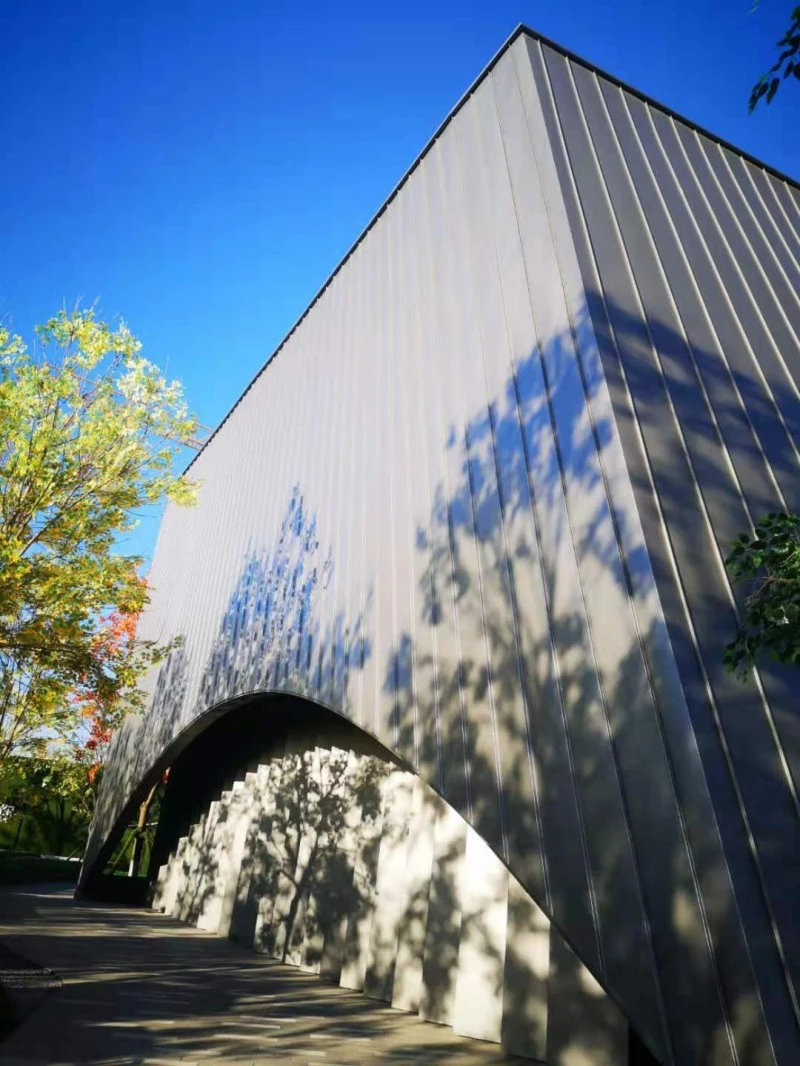

• Pelapis atap dan dinding untuk terminal bandara dan stasiun kereta api kecepatan tinggi.
• Bangunan publik berukuran besar seperti stadion, pusat pameran, dan teater.
• Bangunan di lingkungan kelautan atau industri yang mengutamakan ketahanan terhadap korosi.
• Proyek renovasi dan pemasangan kembali atap dimana struktur yang ada tidak dapat menahan panel baja berat.
• Aplikasi perumahan yang lebih memilih atap logam ringan dan tahan lama.

Panduan Pemasangan dan Penanganan

• Simpan panel di bawah penutup dan jaga agar tetap kering. Jika penyimpanan di luar ruangan diperlukan, tinggikan tumpukan dan gunakan penutup yang dapat menyerap keringat.
• Angkat panel dengan sling lembut dan palang penyebar untuk mencegah penyok atau goresan.
• Potong panel dengan alat yang cocok untuk aluminium. Hapus swarf dan bersihkan tepi potongan sebelum pemasangan.
• Pasang klip-T pada jarak yang ditunjukkan pada gambar yang disetujui. Gunakan pengencang yang kompatibel dengan aluminium untuk menghindari korosi galvanik.
• Periksa keselarasan panel dan pengikatan klip sebelum menjahit. Gunakan pengaturan mesin jahitan yang benar untuk profil panel.
• Untuk atap melengkung, konfirmasikan radius tikungan minimum dengan pabrikan sebelum fabrikasi.

Pertanyaan yang Sering Dilontarkan Kontraktor

Apa perbedaan AA3004 dengan AA3003 untuk atap?

AA3004 mengandung lebih banyak mangan dan magnesium, yang memberikan kekuatan lebih tinggi dan ketahanan korosi yang lebih baik. Seringkali dipilih untuk atap jahitan berdiri yang harus menahan beban angin lebih tinggi atau bentang lebih panjang tanpa menambah ketebalan panel.

Apakah panel Al-Mg-Mn bisa dipasang pada atap melengkung?

Ya, paduannya dapat dibentuk dengan cara digulung atau direm tekan menjadi bentuk melengkung. Jari-jari minimum tergantung pada profil panel, sifat material, dan ketebalan lapisan. Pemasok harus memastikan kelayakannya sebelum panel dibuat.

Berapa kemiringan atap minimum untuk atap jahitan berdiri Al-Mg-Mn?

Kemiringan 5% adalah standar untuk sebagian besar detail. Kemiringan yang lebih rendah dapat dilakukan dengan panel yang berkesinambungan dan penyegelan yang hati-hati, namun teknisi proyek harus memverifikasi desain untuk intensitas curah hujan setempat dan kondisi angin.

Apakah penghalang uap selalu dibutuhkan di bawah atap logam?

Lapisan pengontrol uap biasanya disertakan pada sisi hangat insulasi untuk mencegah kondensasi di dalam penumpukan atap. Lapisan pastinya bergantung pada penggunaan bangunan dan iklim. Perancang sistem atap harus menentukan perakitan lengkap.

Kontrol Kualitas dan Dokumentasi

Sertifikat material harus mengkonfirmasi tingkat paduan, temper, sifat mekanik, dan jenis pelapis. Pemeriksaan produksi meliputi lebar panel, tinggi rusuk, dan panjang. Untuk proyek besar, sampel dapat diuji ketebalan lapisan dan daya rekatnya. Penerimaan di lokasi harus memverifikasi jumlah panel, profil, dan kondisi permukaan sebelum pemasangan dimulai.

Faktor Seleksi

• Evaluasi kategori korosi atmosferik pada lokasi sebelum memilih spesifikasi pelapisan.
• Untuk bentuk atap yang melengkung atau rumit, libatkan pemasok panel sejak dini untuk meninjau sifat mampu bentuk dan urutan pemasangan.
• Konfirmasikan beban angin desain dan periksa apakah jarak klip T dan pemilihan pengencang sesuai dengan beban yang dihitung.
• Tinjau rencana akses pemeliharaan. Meskipun permukaan yang dilapisi memerlukan sedikit perawatan, flashing dan penetrasi masih memerlukan pemeriksaan berkala.
• Pertimbangkan rentang pergerakan termal atap dan pastikan bahwa sistem jahitan berdiri dapat menangani ekspansi dan kontraksi yang diharapkan.
