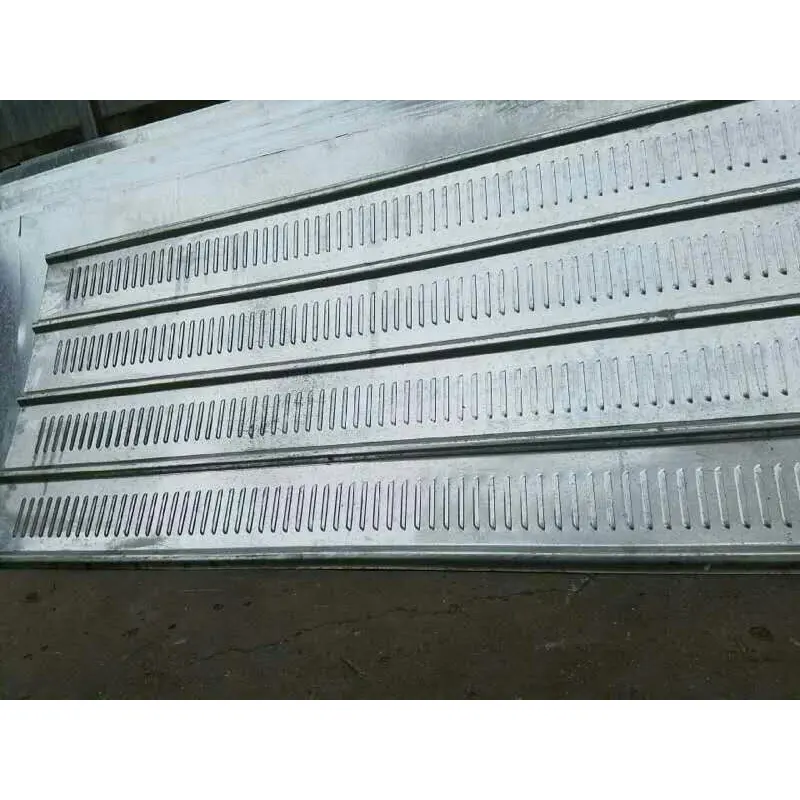

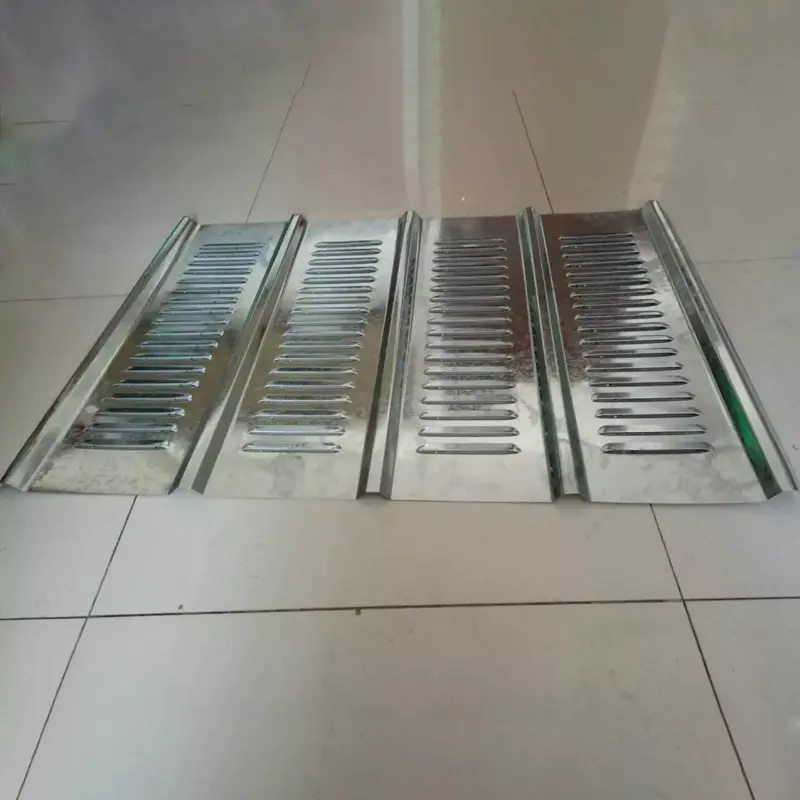

Lembaran Berlubang Louver adalah panel arsitektur fungsional yang dibuat dengan memproses lembaran logam menggunakan peralatan stamping presisi berkecepatan tinggi untuk membentuk struktur bukaan bersudut seperti kisi-kisi. Tidak seperti panel berlubang standar (yang memiliki lubang lurus seperti lingkaran atau persegi), panel berlubang louver memiliki fitur kisi-kisi bersudut. Desain ini memungkinkan udara mengalir melalui saluran diagonal sambil menghalangi garis pandang horizontal, sehingga menghasilkan efek "berventilasi namun buram".
Q235 Baja Galvanis:Bahan yang paling umum dalam konstruksi. Permukaan diperlakukan dengan galvanisasi hot-dip dan lapisan bubuk elektrostatik (ketebalan lapisan ≥60μm), tahan terhadap pengujian semprotan garam selama 500 jam tanpa terkelupas atau berkarat. Standar pengujian: ASTM B117 / ISO 9227. Laporan laboratorium tersedia berdasarkan permintaan.
Baja Tahan Karat 304:Digunakan untuk lingkungan luar ruangan yang membutuhkan ketahanan korosi yang tinggi atau untuk proyek dekoratif.
Paduan Aluminium:Digunakan untuk proyek dengan batasan berat atau yang memerlukan kompatibilitas dengan panel atap aluminium-magnesium-mangan.
Proses & Spesifikasi Pembuatan:Diproduksi menggunakan jalur pelubang berkecepatan tinggi, presisi, dan sepenuhnya otomatis, sistem ini mendukung berbagai material, termasuk kumparan baja berlapis warna berlubang, kumparan aluminium, dan lembaran baja tahan karat. Ketebalan standar berkisar dari 0,5 mm hingga 2,0 mm (lembaran tipis: 0,5–1,0 mm; lembaran tebal: 1,0–2,0 mm). Sudut kisi-kisi yang umum adalah 45°–60°, dengan rasio luas terbuka 40%–60%. Ukuran lembaran standar adalah 1000×2000mm dan 1250×2500mm; ukuran khusus tersedia berdasarkan permintaan.
Perawatan Permukaan:Lembaran baja galvanis dapat diselesaikan dengan lapisan bubuk elektrostatik. Warna disesuaikan menurut standar RAL (warna umum mencakup abu-abu tua, abu-abu muda, biru royal, dan hijau tua).
Kinerja akustik panel louver berlubang didukung oleh data eksperimen konkrit. Penelitian sistematis yang dilakukan oleh Laboratorium Akustik Arsitektur di Universitas Nasional Cheng Kung (Taiwan) pada panel kisi-kisi horizontal berlubang mikro menunjukkan bahwa rata-rata pengurangan kebisingan berkisar dari minimal 4dB hingga maksimum 15dB. Variabel utama yang mempengaruhi kinerja akustik meliputi panjang kisi-kisi, ketebalan kisi-kisi, konfigurasi struktural (perforasi satu sisi vs. dua sisi), sudut kisi-kisi, dan jarak kisi-kisi.
Panel kisi-kisi berlubang memfasilitasi ventilasi alami dan pelepas tekanan melalui lubang-lubang miring pada kisi-kisi, sehingga secara efektif mengurangi hambatan angin. Saat digunakan dalam penimbunan konstruksi, desain aliran udara berkisi-kisi mengurangi hambatan angin lebih dari 30% dibandingkan penghalang padat tradisional, berdasarkan perhitungan beban angin komparatif. Panel dirancang untuk memenuhi persyaratan beban angin lokal sesuai dengan peraturan bangunan yang berlaku (misalnya, GB 50009 / EN 1991), dengan kinerja aktual diverifikasi melalui perhitungan struktural dan penilaian beban angin spesifik proyek. Hal ini membuatnya cocok untuk wilayah pesisir yang rawan topan dan berangin.
Ketahanan korosi pada panel kisi-kisi berlubang dipastikan melalui sistem proses ganda: galvanisasi hot-dip diikuti dengan pelapisan bubuk elektrostatis. Lapisan dasar galvanis dikombinasikan dengan lapisan bubuk poliester kelas luar ruangan yang diawetkan dengan suhu tinggi (ketebalan ≥60μm). Panel tahan terhadap pengujian semprotan garam selama 500 jam tanpa terkelupas atau berkarat, sesuai dengan ASTM B117 / ISO 9227. Laporan pengujian pihak ketiga tersedia berdasarkan permintaan, dan masa pakai luar ruangan diperkirakan 5–10 tahun dalam kondisi lingkungan normal.
Terbuat dari baja galvanis Q235, material ini menawarkan kekuatan tekan yang sangat baik, sedangkan proses stamping louver memastikan presisi dimensi yang tinggi. Dalam aplikasi angkutan kereta api (penutup ventilasi dan tahan hujan), struktur ini menggabungkan panel kisi-kisi berlubang yang menghadap ke depan dengan sekat hujan di belakang untuk menyeimbangkan aliran udara dan perlindungan cuaca. Untuk kompartemen daya peralatan bermotor, bahan penyerap suara berukuran 5–10 mm dapat diaplikasikan pada struktur kisi-kisi untuk meredam kebisingan.
Dekorasi Gedung Umum Skala Besar & Penyerapan Suara:Lembaran Berlubang Louvered ini digunakan untuk dekorasi dan perawatan akustik di proyek-proyek besar seperti bandara, stasiun kereta api, stadion, pusat pameran, dan stasiun metro.
Penimbunan Konstruksi:Penimbunan berlubang louver memiliki desain modular dengan rakitan yang dibaut, sehingga menghilangkan kebutuhan pengelasan di lokasi. Ini mendukung penggunaan kembali lebih dari 5 kali dan menawarkan tingkat daur ulang baja sebesar 95%.
Ventilasi Peralatan & Pembuangan Panas:Digunakan sebagai panel pembuangan panas untuk penutup peralatan, kisi-kisi ini biasanya dibuat dari baja tahan karat, baja galvanis, atau aluminium (ketebalan: 0,8–2 mm), memberikan ventilasi dan pembuangan panas yang efektif sekaligus memberikan perlindungan terhadap debu dan percikan.
Semua parameter yang tercantum di bawah ini didasarkan pada produksi standar pabrik atau pengujian yang direferensikan. Kustomisasi tersedia untuk memenuhi persyaratan proyek tertentu.
| Metrik Kinerja | Parameter/Spesifikasi | Catatan / Dasar Uji |
|---|---|---|
| Bahan Dasar | Baja galvanis Q235 / baja tahan karat 304 / paduan Aluminium | Dipilih berdasarkan lingkungan |
| Ketebalan Standar | 0,5–2,0 mm | Tipis: 0,5–1,0 mm; Tebal: 1,0–2,0 mm |
| Sudut Kemiringan Louver | 45°–60° | Desain standar |
| Rasio Area Terbuka | 40%–60% | Menyeimbangkan penyaringan dan ventilasi |
| Perawatan Permukaan | Galvanisasi hot-dip + lapisan bubuk elektrostatis | Ketebalan lapisan ≥60 μm |
| Tes Semprotan Garam | ≥500 jam | ASTM B117 / ISO 9227; laporan tersedia |
| Pengurangan Kebisingan Rata-rata | 4–15dB | Diverifikasi di laboratorium akustik |
| Kinerja Beban Angin | Dirancang untuk memenuhi persyaratan beban angin GB 50009 / EN 1991 | Struktur kisi-kisi pengarah udara; verifikasi spesifik proyek |
| Pemutaran Visual | Memblokir lebih dari 90% garis pandang horizontal | Diukur pada jarak 1m, pandangan tegak lurus |
| Ukuran Panel Standar | 1000×2000 mm / 1250×2500 mm | Dapat disesuaikan |
1. Ventilasi tanpa Visibilitas (Fungsi Unik).Desain kisi-kisi bersudut menciptakan tumpang tindih jika dilihat dari depan, menghalangi lebih dari 90% garis pandang dari luar sekaligus memungkinkan aliran udara alami—menyeimbangkan perlindungan privasi dengan ventilasi dan pembuangan panas. Penyaringan visual diukur pada jarak 1 meter tegak lurus permukaan panel.
2. Performa Akustik Terverifikasi (Pengurangan 4–15 dB).Pengujian laboratorium memastikan pengurangan kebisingan rata-rata sebesar 4–15 dB; kinerja dapat lebih ditingkatkan dengan menambahkan kapas penyerap suara atau panel berlubang mikro.
3. Ketahanan & Daya Tahan Korosi (Verifikasi Semprotan Garam 500 Jam).Perlindungan anti-korosi ganda (galvanisasi hot-dip ditambah lapisan bubuk elektrostatis) memastikan tidak ada pengelupasan atau karat setelah 500 jam pengujian semprotan garam sesuai ASTM B117 / ISO 9227; masa pakai luar ruangan 5–10 tahun.
4. Perakitan Modular & Dapat Digunakan Kembali.Desain modular dengan sambungan baut menghilangkan kebutuhan pengelasan di lokasi; panel dapat digunakan kembali setidaknya lima kali, dengan tingkat daur ulang baja sebesar 95%.
5. Kustomisasi Bahan dan Spesifikasi yang Fleksibel.Tersedia dalam berbagai bahan seperti baja galvanis Q235, baja tahan karat, dan aluminium; ketebalan pelat, dimensi, dan warna dapat disesuaikan untuk memenuhi kebutuhan proyek tertentu.
1.Sistem dekoratif dan penyerap suara untuk bangunan umum besar seperti bandara, stasiun kereta api, stadion, pusat pameran, dan stasiun metro.
2.Penimbunan di lokasi konstruksi untuk perbaikan jalan, penggalian kereta bawah tanah, dan renovasi perumahan (memerlukan hambatan angin dan pelepas tekanan).
3.Ventilasi, pembuangan panas, dan perlindungan debu untuk pabrik industri dan ruang peralatan.
4.Penghalang kebisingan untuk jalan kota dan kawasan industri (bila dikombinasikan dengan bahan penyerap suara).
5.Sistem peneduh arsitektur dan kisi-kisi ventilasi yang terintegrasi.
Apakah Anda mencari panel fungsional yang menyeimbangkan ventilasi dan penyaringan untuk dekorasi arsitektur, penimbunan konstruksi, atau proyek pengurangan kebisingan? Terbuat dari baja galvanis atau baja tahan karat Q235, panel ini dilengkapi kisi-kisi bersudut 45°–60° yang diberi stempel presisi. Panel ini memberikan lebih dari 90% penyaringan visual (diukur pada jarak pandang tegak lurus 1 m) sekaligus memungkinkan ventilasi alami dan pelepas tekanan, sehingga mengurangi hambatan angin lebih dari 30% dibandingkan panel padat. Pengujian laboratorium akustik memastikan pengurangan kebisingan sebesar 4–15 dB, sedangkan pengujian semprotan garam selama 500 jam (ASTM B117 / ISO 9227) memverifikasi ketahanannya terhadap korosi; desain modular memungkinkan penggunaan kembali berulang kali. Dari penyerapan suara dekoratif di gedung-gedung publik besar hingga penimbunan tahan angin untuk perbaikan jalan perkotaan, panel kisi-kisi berlubang—didukung oleh data kinerja yang telah terbukti—menawarkan solusi andal yang memastikan "ventilasi tanpa jarak pandang" bersamaan dengan pengurangan kebisingan dan hambatan angin.
Kami menguji panel berlapis bubuk kami sesuai dengan ASTM B117 atau ISO 9227 selama 500 jam. Laporan pengujian pihak ketiga tersedia berdasarkan permintaan untuk memverifikasi hasilnya.
Kecepatan penyaringan visual diukur pada jarak 1 meter tegak lurus permukaan panel. Pada sudut pandang normal, kisi-kisi miring saling tumpang tindih untuk menghalangi lebih dari 90% garis pandang horizontal namun tetap memungkinkan aliran udara.
Ya. Desain louvered mengurangi beban angin lebih dari 30% dibandingkan panel padat. Kami melakukan penghitungan beban angin spesifik proyek berdasarkan kode yang berlaku (misalnya, GB 50009 atau EN 1991) untuk memastikan panel dan struktur pendukung dirancang dengan memadai.
Kami menawarkan baja galvanis Q235, baja tahan karat 304, dan paduan aluminium. Pilihannya tergantung pada persyaratan korosi, batas berat, dan preferensi estetika. Semua bahan dapat dilapisi bubuk dalam berbagai warna RAL.
Ya, kami dapat menyediakan panel sampel untuk evaluasi dan membagikan laporan pengujian yang relevan (semprotan garam, akustik, mekanis) berdasarkan permintaan. Tim teknik kami juga menawarkan konsultasi teknis untuk proyek spesifik Anda.
Panel dirancang untuk perakitan baut modular, sehingga menghilangkan kebutuhan pengelasan di lokasi. Hal ini memungkinkan pemasangan lebih cepat dan pembongkaran mudah, serta panel dapat digunakan kembali beberapa kali.
Tianjin SENBO Building Materials Technology Co., Ltd. adalah produsen panel berlubang louver, sistem penahan angin, jaring perancah panjat, dan produk selubung logam lainnya. Basis produksi kami terletak di Zona Pengembangan Ekonomi Jinghai, Tianjin, Cina, dilengkapi dengan jalur produksi otomatis dan proses pemeriksaan kualitas empat tahap. Untuk informasi lebih lanjut tentang pabrik kami, sertifikasi, kemampuan pengujian, dan referensi proyek, silakan kunjungiTentang Kamihalaman atauhubungi tim teknik kami.
