Panel sandwich wol batu adalah panel bangunan komposit yang terdiri dari inti wol batu yang diikat di antara dua permukaan logam.Bahan Bangunan SENBOmemasok panel ini untuk aplikasi atap, dinding, dan partisi pada bangunan struktur baja, dengan fokus pada kinerja kebakaran, isolasi termal, dan stabilitas dimensi jangka panjang.
Inti dihasilkan dari batuan alam seperti basal, dicairkan pada suhu di atas 1450°C dan difiberisasi menjadi serat terputus-putus. Serat-serat tersebut diolah dengan bahan anti air dan bahan pengikat sebelum dibentuk menjadi papan kaku. Kepadatan inti biasanya berkisar antara 120 kg/m³ hingga 150 kg/m³, yang memberikan keseimbangan insulasi termal, ketahanan api, dan dukungan struktural.
Bahan pelapisnya meliputi baja lapis warna, baja galvanis, baja lapis paduan aluminium-seng, baja tahan karat, paduan aluminium, dan paduan aluminium-magnesium-mangan. Ketebalan permukaan berkisar antara 0,3 mm hingga 0,8 mm. Bagian depan melindungi inti dari kelembapan dan kerusakan mekanis sekaligus memberikan tampilan eksterior.
Dua metode produksi yang umum digunakan:
Panel buatan mesin:Diproduksi pada jalur otomatis berkelanjutan di mana inti wol batu dan permukaan baja direkatkan di bawah tekanan dan suhu yang terkendali. Metode ini memberikan kualitas yang konsisten dan hemat biaya untuk panel standar bervolume besar. Panel buatan mesin cocok untuk bangunan industri umum, gudang, dan dinding partisi standar.
Panel buatan tangan:Dirakit dengan rangka perimeter dari profil baja galvanis atau paduan aluminium, dengan inti wol batu dimasukkan dan diikat di dalam rangka. Konstruksi ini memberikan kekuatan tepi yang lebih tinggi, kerataan yang lebih baik, dan kapasitas menahan beban yang lebih besar. Panel buatan tangan dikhususkan untuk partisi ruang bersih, langit-langit yang mendukung peralatan, dan aplikasi arsitektur kelas atas.
Wol batu adalah bahan berserat anorganik yang diklasifikasikan sebagai Kelas A tidak mudah terbakar berdasarkan GB 8624. Inti dapat menahan paparan terus menerus pada suhu di atas 1000°C tanpa kehilangan integritas struktural. Batas ketahanan api bervariasi menurut ketebalan dan konstruksi panel:
panel 50 mm:Tahan api sekitar 60 menit.
panel 100mm:Tahan api sekitar 120 menit.
panel 150mm:Tahan api sekitar 180 menit.
Nilai-nilai ini didasarkan pada konfigurasi uji kebakaran standar dan harus dikonfirmasi dengan laporan pengujian yang berlaku untuk rakitan panel tertentu.
Konduktivitas termal inti wol batu berkisar antara 0,035 W/(m·K) hingga 0,043 W/(m·K). Ini memberikan isolasi termal yang efektif untuk lingkungan panas dan dingin. Pada bangunan penyimpanan dingin dan bangunan dengan suhu terkontrol, ketebalan panel harus dihitung berdasarkan ketahanan termal yang diperlukan dan perbedaan suhu dalam-luar ruangan.
Struktur serat berpori dari wol batu berkontribusi terhadap penyerapan suara dan insulasi suara. Untuk panel dengan kepadatan inti 120 kg/m³, indeks pengurangan suara tertimbang kira-kira Rw = 29–30 dB. Hal ini membuat panel cocok untuk aplikasi yang memerlukan pengendalian kebisingan, seperti ruang peralatan, area pabrik mekanis, dan dinding partisi antara zona bising dan tenang.
Kebisingan akibat hujan pada atap logam juga berkurang dibandingkan dengan lembaran berprofil kulit tunggal, karena inti wol batu menyerap energi benturan dan meredam suara yang ditransmisikan.
| Parameter | Rentang / Opsi | Catatan |
|---|---|---|
| Menghadapi Bahan | Baja lapis warna, baja galvanis, baja lapis Al-Zn, baja tahan karat, paduan aluminium, paduan Al-Mg-Mn | Ketebalan 0,3–0,8 mm |
| Bahan Inti | Wol batu hidrofobik | Kepadatan 120–150 kg/m³ |
| Ketebalan Panel | 50/75/80/100/120/150/175/200/250mm | Dapat disesuaikan |
| Lebar Efektif | 950/1000/1150mm | 500–1200 mm dapat disesuaikan |
| Panjang Panel | Hingga 15.000mm | Dipotong sesuai kebutuhan proyek |
| Peringkat Kebakaran | Kelas A (A1) tidak mudah terbakar | Per GB 8624 |
| Konduktivitas Termal | 0,035–0,043 W/(m·K) | Properti material inti |
| Isolasi Suara | Rw = 29–30 dB | Kepadatan inti 120 kg/m³ |
| Hidrofobisitas | ≥98% | Properti material inti |
| Koefisien Keasaman | ≥1.8 | Properti material inti |
| Standar yang Berlaku | GB/T 23932-2009, GB 8624 | Dokumentasi kesesuaian tersedia |
Untuk partisi dengan rating api:Pilih ketebalan panel berdasarkan durasi ketahanan api yang dibutuhkan. Panel 100 mm memberikan ketahanan api sekitar 120 menit, yang memenuhi persyaratan untuk banyak dinding kompartemen kebakaran. Konfirmasikan laporan pengujian perakitan khusus untuk kepatuhan.
Untuk atap:Ketebalan panel harus dihitung berdasarkan kebutuhan insulasi termal dan beban atap yang diharapkan. Panel profil bergelombang biasanya digunakan pada atap untuk meningkatkan drainase dan kekakuan struktur. Penyegelan tepi poliuretan dapat ditentukan untuk meningkatkan ketahanan air pada sambungan panel.
Untuk dinding:Panel lidah dan alur memberikan tampilan bersih dan penyegelan sambungan yang baik. Lebar panel dapat dipilih untuk meminimalkan limbah pemotongan berdasarkan dimensi dinding.
Untuk lingkungan lembab:Inti wol batu bersifat hidrofobik, namun tepi dan sambungan panel harus tertutup rapat untuk mencegah masuknya uap air. Permukaan berlapis baja tahan karat atau aluminium-seng menawarkan ketahanan korosi tambahan. Panel bersegel tepi poliuretan memberikan perlindungan kelembaban yang lebih baik pada sambungan.
Untuk aplikasi ruang bersih:Panel buatan tangan dengan rangka perimeter baja direkomendasikan. Panel ini menawarkan kerataan dan kekuatan tepi yang lebih baik, serta dapat mendukung peralatan yang dipasang di langit-langit.Panel Ruang Bersihdengan inti wol batu menggabungkan keamanan kebakaran dengan kemampuan bersih permukaan yang diperlukan untuk lingkungan terkendali.

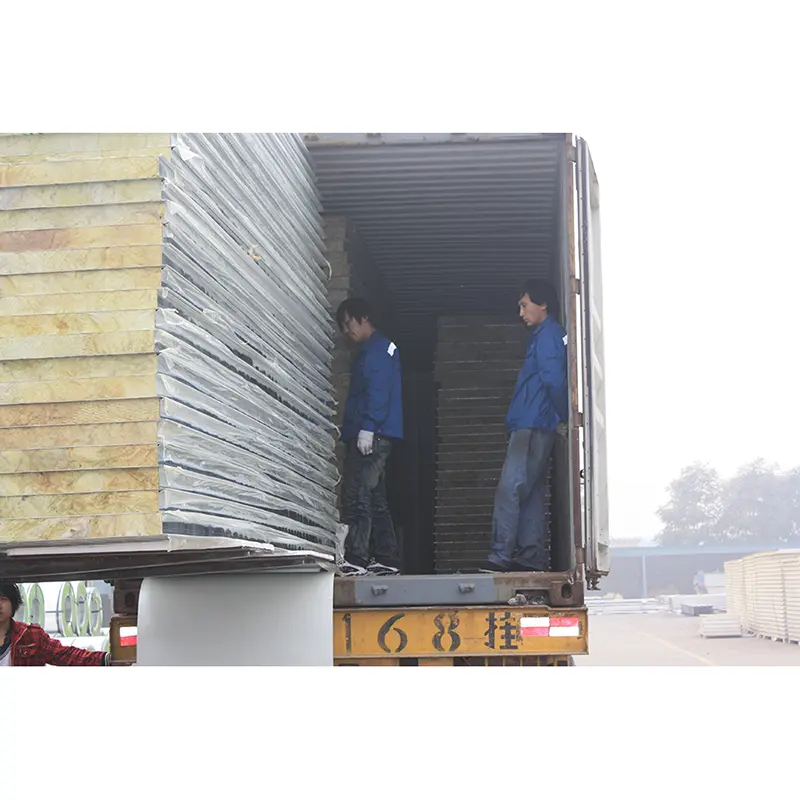

Penanganan panel:Gunakan alat pengangkat yang mendistribusikan beban secara merata ke seluruh permukaan panel. Hindari menyeret panel melintasi permukaan kasar. Film pelindung harus tetap di tempatnya sampai pembersihan akhir setelah pemasangan.
Penyegelan sambungan:Semua sambungan panel harus disegel sesuai dengan spesifikasi proyek. Untuk panel lidah-dan-alur, pastikan tepi jantan terpasang sepenuhnya sebelum diikat. Panel bersegel tepi poliuretan memberikan segel sambungan yang lebih rapat dan harus digunakan di tempat yang sangat kedap air.
Pengancing:Gunakan pengencang dan jarak yang ditentukan. Untuk sistem pengikat tersembunyi, pastikan klip atau sekrup telah ditempatkan dengan benar sebelum pemasangan panel. Pengencangan yang berlebihan dapat merusak permukaan dan mengurangi kedap cuaca.
Memotong dan memangkas:Pemotongan lapangan harus dilakukan dengan alat yang sesuai untuk menghindari kerusakan inti wol batu. Tepi potongan yang terbuka harus dilindungi dengan lapisan sentuh dan trim tepi untuk mencegah masuknya kelembapan.
Panel sandwich wol batu sering dipasang bersamaanLembaran Baja Berprofil untuk lapisan dalam rakitan atap dan dinding. Panel sandwich menyediakan penghalang termal, sedangkan lembaran berprofil membawa beban struktural dan menyediakan permukaan interior akhir.lantaiLantai Deckingprofil dapat digunakan di gedung yang sama untuk konstruksi lantai komposit.Sistem Aksesori Bahan Bangunan, termasuk purlin, pengencang, flashing, dan sealant, harus dipilih agar sesuai dengan profil panel dan kondisi proyek. Tim teknik kami dapat memberikan gambar tata letak yang terkoordinasi untuk sistem gabungan ini.
1.Atap dan dinding pabrik industri memerlukan ketahanan api dan isolasi termal tingkat A.
2.Gudang dan fasilitas logistik yang mengutamakan keselamatan kebakaran dan efisiensi energi.
3.Bangunan umum seperti terminal bandara, stasiun kereta api, dan tempat olahraga dengan persyaratan keselamatan kebakaran yang ketat.
4.Partisi dan langit-langit ruang bersih di fasilitas farmasi, elektronik, dan pengolahan makanan.
5.Bangunan penyimpanan dingin dan suhu terkontrol di mana kinerja termal yang konsisten sangat penting.
Panel yang lebih tebal memberikan ketahanan api yang lebih tinggi dan isolasi termal yang lebih baik. Panel 50 mm menawarkan ketahanan api sekitar 60 menit, sedangkan panel 100 mm menawarkan ketahanan api sekitar 120 menit. Isolasi termal meningkat secara proporsional dengan ketebalan inti. Ketebalan yang dibutuhkan harus ditentukan oleh persyaratan keselamatan kebakaran dan efisiensi energi proyek.
Penyegelan tepi poliuretan mengisi sambungan panel dengan busa, mengurangi penghubung termal dan mencegah masuknya kelembapan di tepinya. Hal ini meningkatkan kinerja termal secara keseluruhan dan mengurangi risiko penyerapan kelembapan inti di lingkungan dengan kelembapan tinggi. Panel bersegel tepi direkomendasikan untuk penyimpanan dingin, ruang bersih, dan bangunan di iklim basah.
Ya. Panel buatan tangan dengan rangka perimeter baja dan inti wol batu biasanya digunakan pada partisi dan langit-langit ruang bersih. Mereka memberikan ketahanan api tingkat A, isolasi termal yang baik, dan kekuatan struktural yang diperlukan untuk mendukung peralatan. Permukaan baja tahan karat dapat ditentukan untuk area yang memerlukan sering dicuci dan disinfeksi.
Panel lidah-dan-alur standar menggunakan tepi yang saling bertautan yang memberikan penyegelan sambungan dasar. Untuk meningkatkan kekencangan air, panel bersegel tepi poliuretan memiliki tepi berisi busa yang menghasilkan sambungan lebih rapat. Semua sambungan harus ditutup lebih lanjut dengan sealant yang sesuai selama pemasangan. Metode penyegelan spesifik bergantung pada profil panel dan kondisi pemaparan proyek.
Kami menyediakan laporan pengujian untuk kinerja kebakaran, konduktivitas termal, dan sifat mekanik yang relevan. Sertifikat material untuk permukaan baja dan inti wol batu tersedia. Untuk proyek yang memerlukan dokumentasi kepatuhan tambahan, seperti kinerja akustik atau peringkat ketahanan api tertentu, dokumentasi ini dapat diberikan berdasarkan permintaan.
