Panel aluminium-magnesium-mangan adalah lembaran logam ringan yang digunakan terutama untuk atap dan pelapis dinding.Pembuatan SENBObahan dingmemasok panel-panel ini sebagai bagian dari rangkaian produk selubung logamnya, dengan fokus pada ketertelusuran paduan, kinerja pelapisan, dan ketahanan cuaca jangka panjang.
Bahan dasar biasanya dipilih dari paduan aluminium seri 3000, dengan AA3004 menjadi yang paling umum untuk atap arsitektural karena kekuatan dan sifat mampu bentuk yang seimbang. Pilihan lainnya termasuk AA3003 untuk aplikasi umum, AA3005 untuk kekuatan lebih tinggi, 5052 untuk lingkungan laut dan pesisir, dan 6061 untuk proyek yang memerlukan peningkatan kapasitas struktural.
Komposisi paduan mempengaruhi ketahanan korosi, kekuatan tarik, dan kemampuan kerja. Semua sertifikat material dan laporan pengujian pabrik tersedia untuk mengonfirmasi kadar paduan spesifik dan sifat mekanik untuk setiap pesanan.
Beberapa perawatan permukaan tersedia tergantung pada kebutuhan proyek:
Hasil akhir timbul plesteran alami:Memberikan permukaan bertekstur yang meningkatkan kekakuan panel dan mengurangi pantulan cahaya. Cocok untuk aplikasi yang mengutamakan tampilan metalik alami.

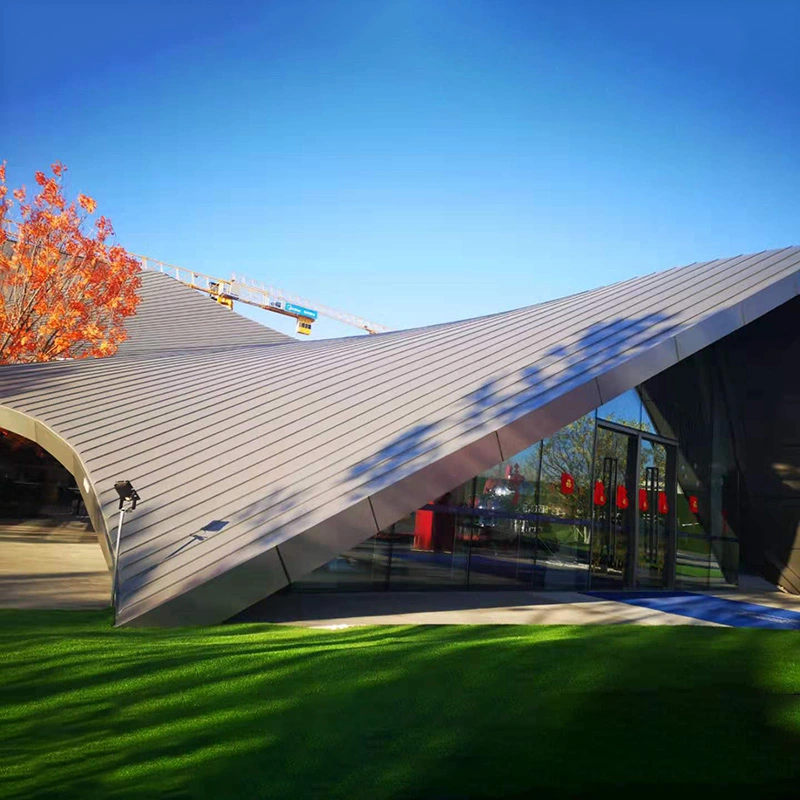

Lapisan fluorokarbon PVDF:Diaplikasikan menggunakan proses multi-coat dengan kandungan resin fluorocarbon minimal 70%. Ketebalan lapisan di sisi depan biasanya 24 μm atau lebih. PVDF memberikan ketahanan UV dan retensi warna yang kuat.
Selesai anodisasi:Menciptakan lapisan oksida padat yang meningkatkan kekerasan permukaan dan ketahanan terhadap korosi. Seringkali ditentukan untuk aplikasi dekoratif atau visibilitas tinggi.
Lapisan poliester:Pilihan hemat biaya untuk kondisi interior atau eksterior yang tidak terlalu menuntut. Kinerja bervariasi berdasarkan formulasi dan ketebalan lapisan.
Kekuatan tarik lembaran aluminium-magnesium-mangan AA3004-H24 biasanya 230 MPa atau lebih tinggi, dengan kekuatan luluh 200 MPa atau lebih dan perpanjangan minimal 3,8%. Nilai-nilai ini didasarkan pada sertifikat uji pabrik standar dan mungkin sedikit berbeda berdasarkan batch produksi.
Paduan aluminium-magnesium-mangan membentuk lapisan oksida alami di permukaan saat terkena udara. Lapisan oksida ini memberikan ketahanan terhadap korosi yang melekat. Dalam kondisi atmosfer normal, laju korosi sangat rendah. Pengujian semprotan garam pada panel berlapis representatif menunjukkan tidak ada korosi yang terlihat setelah paparan yang lama, namun kinerja spesifiknya bergantung pada jenis lapisan, detail pemasangan, dan tingkat keparahan lingkungan.
Untuk lingkungan pesisir atau industri, lapisan PVDF yang lebih tebal atau paduan kelas kelautan 5052 mungkin direkomendasikan. Inspeksi dan pembersihan rutin tetap diperlukan di lingkungan yang agresif untuk mempertahankan penampilan dan kinerja jangka panjang.

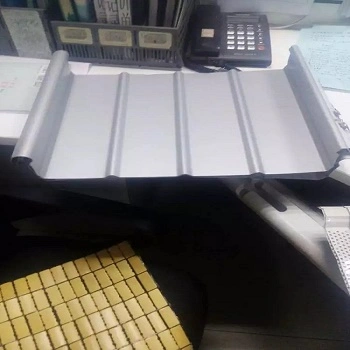

Profil umum termasuk YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575, dan YX65-600, dengan tinggi rusuk 25 mm, 45 mm, 50 mm, dan 65 mm. Pilihan profil bergantung pada bentang, beban, dan persyaratan kelengkungan arsitektur.

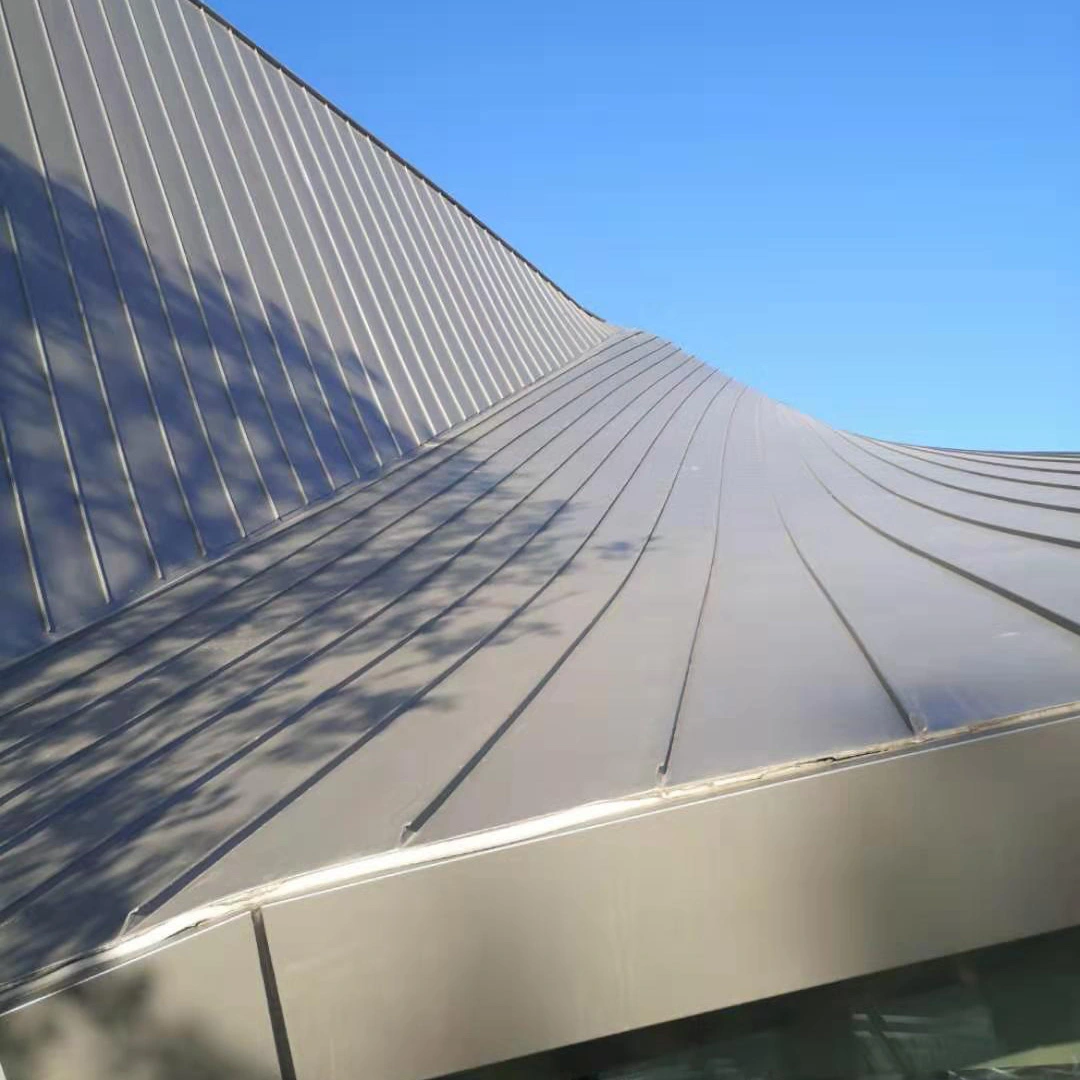

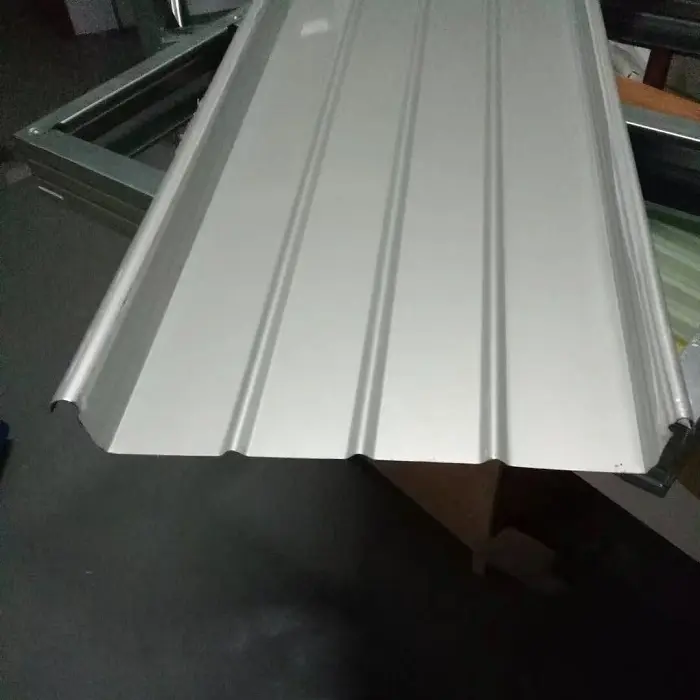

Sistem jahitan berdiri adalah metode pemasangan utama atap aluminium-magnesium-mangan. Panel dipasang ke substruktur menggunakan klip tersembunyi, dan panel yang berdekatan disambung secara mekanis menggunakan kunci 270° atau 360°. Metode ini menghilangkan pengencang yang terbuka dan memungkinkan pergerakan termal sepanjang panel.
Untuk aplikasi pelapis dinding, panel datar atau berprofil ringan dapat digunakan dengan sistem pengikat yang terlihat atau tersembunyi. Tim teknis kami dapat merekomendasikan profil dan metode pengikatan yang sesuai berdasarkan perhitungan beban angin dan detail arsitektur.
| Parameter | Rentang / Opsi | Catatan |
|---|---|---|
| Kelas Paduan | AA3003, AA3004, AA3005, 5052, 6061 | Dipilih berdasarkan lingkungan dan kekuatan |
| Ketebalan Lembaran | 0,6–1,5 mm | 0,7–1,2 mm umum untuk atap |
| Tinggi Tulang Rusuk | 25/45/50/65mm | Tergantung pada profil |
| Lebar Panel | 300/330/400/430/470/500/575/600mm | Lebar cakupan efektif |
| Kekuatan Tarik (AA3004-H24) | ≥230 MPa | Sertifikat uji pabrik tersedia |
| Kekuatan Hasil (AA3004-H24) | ≥200 MPa | Sertifikat uji pabrik tersedia |
| Perpanjangan (AA3004-H24) | ≥3,8% | Sertifikat uji pabrik tersedia |
| Kepadatan | 2,73 gram/cm³ | Sekitar sepertiga dari baja |
| Opsi Pelapisan | PVDF, poliester, anodisasi, plesteran alami | Ketebalan lapisan per spesifikasi |
| Standar yang Berlaku | GB/T 12755-2008 | Lembaran baja berprofil untuk bangunan |
Untuk sistem atap:Konfirmasikan profil dan ketebalan panel yang diperlukan berdasarkan perhitungan bentang, pengangkatan angin, dan beban salju. Sistem jahitan berdiri direkomendasikan untuk lereng panjang dan atap bernada rendah untuk memungkinkan pergerakan termal.
Untuk lingkungan pesisir:Tentukan paduan 5052 atau sistem pelapisan PVDF dengan ketebalan yang memadai. Membilas secara teratur dengan air bersih membantu menghilangkan endapan garam dan memperpanjang umur lapisan.

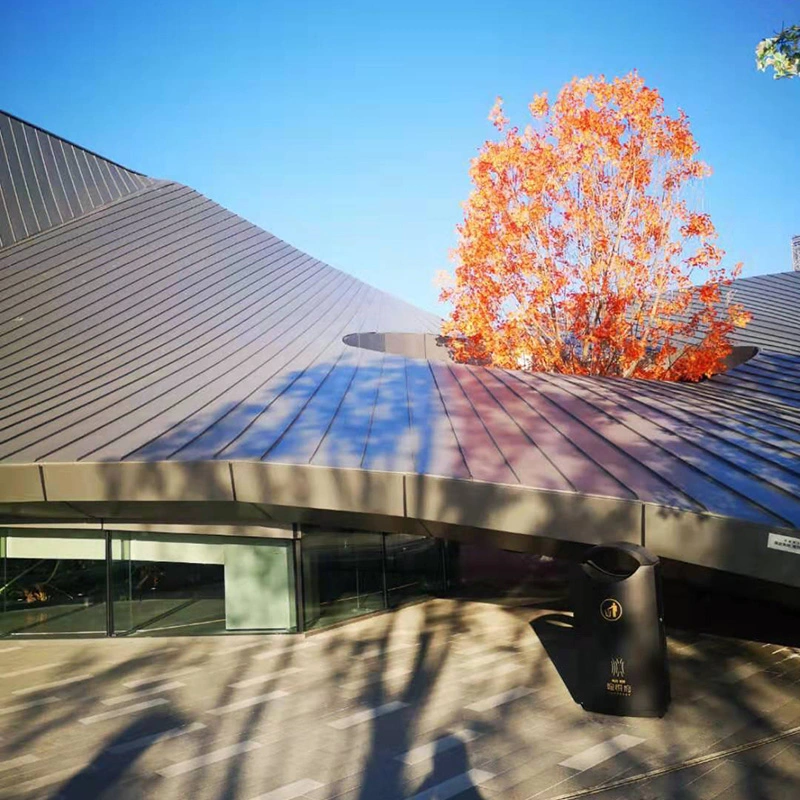

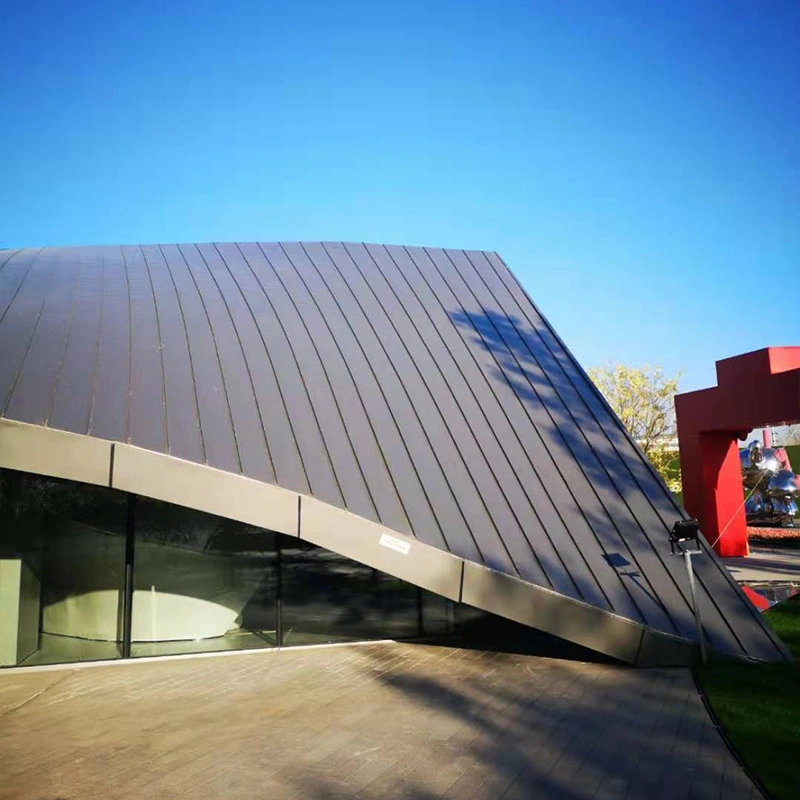

Untuk geometri melengkung atau kompleks:Panel aluminium-magnesium-mangan dapat digulung menjadi bentuk melengkung atau meruncing. Sediakan gambar arsitektur sejak dini sehingga profil dan ketebalan lembaran dapat dipilih untuk sifat mampu bentuk.
Selama instalasi:Gunakan metode pengangkatan dan penanganan yang tepat untuk menghindari deformasi panel. Pastikan substruktur sejajar dan klip dipasang sesuai dengan jarak yang ditentukan. Jahitan harus dilakukan dengan peralatan yang dikalibrasi untuk mendapatkan profil kunci yang benar.
1.Terminal bandara dan stasiun kereta api berkecepatan tinggi yang memerlukan atap logam bentang panjang.
2.Stadion olahraga dan pusat pameran dengan geometri atap melengkung atau rumit.
3.Bangunan komersial dan pusat perbelanjaan yang membutuhkan fasad yang tahan lama dan menarik secara visual.
4.Bangunan industri di lingkungan pesisir atau korosif.
5.Vila hunian kelas atas dan proyek arsitektur khusus.
Pada beberapa desain selubung bangunan, atap aluminium-magnesium-mangan dipadukan denganPanel Sandwich Wol Batuuntuk isolasi termal danLembaran Baja Berprofiluntuk lapisan dalam, membentuk rakitan atap yang lengkap. Tim kami dapat membantu dengan detail antarmuka antara produk-produk ini.
AA3004 cocok untuk sebagian besar aplikasi atap dan dinding arsitektural karena kekuatannya yang seimbang dan ketahanan terhadap korosi. Untuk lingkungan pesisir atau laut, 5052 menawarkan ketahanan terhadap korosi yang lebih tinggi. 6061 dapat dipertimbangkan bila diperlukan kekuatan struktural yang lebih tinggi, tetapi paduan ini kurang dapat dibentuk dibandingkan paduan seri 3000.
Dalam kondisi atmosfer normal dan pemilihan lapisan yang tepat, panel dapat bertahan 30 tahun atau lebih. Masa pakai sebenarnya bergantung pada tingkat paduan, jenis pelapis, paparan lingkungan, dan pemeliharaan. Panel berlapis PVDF umumnya menawarkan retensi warna jangka panjang yang lebih baik dibandingkan lapisan poliester.
Ya. Panel dapat dibentuk menjadi kurva cembung atau cekung dan bentuk meruncing agar sesuai dengan geometri arsitektur. Sifat mampu bentuk tergantung pada ketebalan lembaran dan sifat paduannya. Tim teknik kami dapat memberikan saran mengenai radius kelengkungan yang dapat dicapai untuk profil tertentu.
Sistem jahitan berdiri menggunakan klip tersembunyi yang dipasang pada substruktur. Panel dipasang pada klip, dan jahitannya dikunci secara mekanis menggunakan mesin jahitan. Hal ini memungkinkan panel untuk mengembang dan berkontraksi dengan bebas di sepanjang lereng tanpa pengencang yang terlihat.
Kami menyediakan sertifikat uji pabrik untuk paduan aluminium, laporan ketebalan lapisan, dan laporan pengujian produk yang berlaku. Untuk proyek tertentu, dokumentasi tambahan seperti perhitungan pengangkatan angin atau data kinerja kebakaran dapat diberikan berdasarkan permintaan.
