Floor Decking adalah panel baja cold-formed yang digunakan sebagai bekisting permanen selama konstruksi dan sebagai tulangan tarik pada pelat komposit selama servis.Bahan Bangunan SENBOmemasok sistem dek lantai rangka terbuka, tertutup, masuk kembali, dan tulangan untuk proyek struktur baja, beserta hal-hal terkaitLembaran Baja BerprofilDanSistem Aksesori Bahan Bangunanuntuk perakitan lantai lengkap.
Tersedia empat jenis produk utama, masing-masing dengan perilaku struktural berbeda:
Dek lantai terbuka:Menampilkan profil gelombang berbentuk C atau serupa dengan rusuk yang terlihat. Model representatif termasuk YXB76-305-915, YXB51-305-915, dan YXB75-200-600. Dek terbuka menawarkan pemasangan yang cepat dan biaya yang lebih rendah, namun fungsinya terutama sebagai bekisting permanen dibandingkan sebagai komponen struktur komposit penuh. Biasanya ditentukan untuk bangunan industri ringan dan gudang dengan kebutuhan beban sedang.
Dek lantai masuk kembali:Menggunakan profil bukaan yang menyempit untuk meningkatkan kinerja api dan korosi. Model yang umum adalah YXB51-200-600. Dibandingkan dengan dek terbuka, profil re-entrant memberikan kekakuan pelat yang lebih tinggi dan mengurangi konsumsi beton, yang menunjukkan perbaikan sebagian pada perilaku komposit.

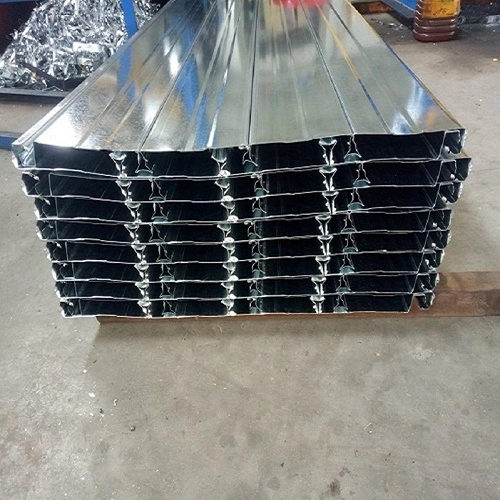

Dek lantai tertutup:Menggabungkan rusuk geser pada permukaan panel, memungkinkan aksi komposit penuh antara baja dan beton. Bagian bawahnya rata dan bersih secara visual. Model arus utama termasuk YXB65-185-555, YXB66-240-720, dan YXB65-170-510. Dek tertutup menyokong bentang tidak berlabuh sepanjang 3,0–4,5 m, menawarkan ketahanan api yang lebih baik, dan umumnya digunakan pada bangunan baja bertingkat tinggi.

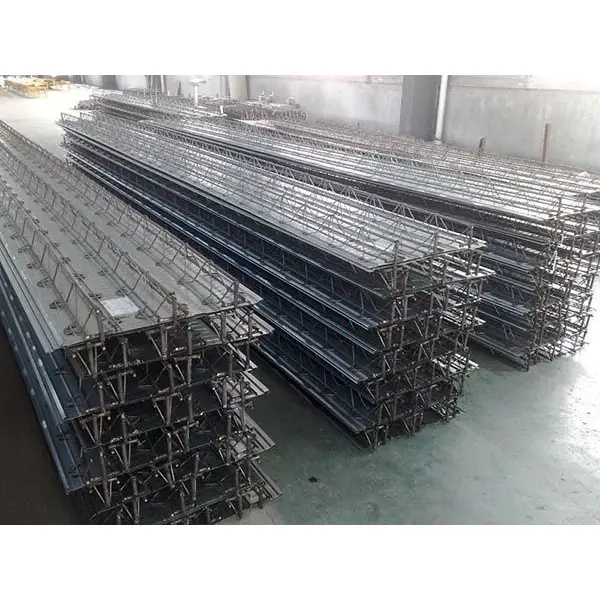

Dek lantai rangka tulangan:Menggabungkan batang baja HRB400 yang dibentuk menjadi rangka dengan lembaran dasar galvanis yang dihubungkan dengan pengelasan resistansi. Ketinggian rangka berkisar antara 70 mm hingga 150 mm, dan lembaran dasar setebal 0,5 mm dengan lapisan seng dua sisi minimal 120 g/m². Pengikatan rebar di lokasi berkurang sebesar 60%–70%, bentang tidak terikat dapat mencapai 5 m, dan pelat 100 mm dapat mencapai ketahanan api sekitar 1,68 jam.
| Parameter | Rentang / Opsi | Catatan |
|---|---|---|
| Bahan | Baja galvanis Q235, Q345, DX51D+Z | Kekuatan hasil tersedia 235–550 MPa |
| Ketebalan Lembaran | 0,6–1,5 mm | 0,8–1,2 mm paling umum |
| Tinggi Tulang Rusuk | 20–130mm | Tergantung pada jenis profil |
| Lebar Efektif | 404–1025 mm | Tergantung pada jenis profil |
| Lapisan Seng | 60–275 g/m² (dua sisi) | standar ≥120 g/m²; lebih tinggi untuk lingkungan pesisir |
| Standar yang Berlaku | GB/T 12755-2008 | Lembaran baja berprofil untuk bangunan |
Model umum berdasarkan jenis:
Tipe terbuka:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Tipe tertutup:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Jenis rangka tulangan:TD1-70 hingga TD5-150, tinggi rangka 70–150 mm
Pilihan jenis dek lantai bergantung pada beberapa faktor spesifik proyek:
Rentang dan beban:Proyek dengan beban ringan dan jangka pendek dapat menggunakan dek terbuka. Bentang besar dan beban berat mendapat manfaat dari dek tertutup atau dek rangka tulangan. Dek tertutup menangani bentang tidak berlantai sepanjang 3,0–4,5 m, sedangkan dek rangka tulangan dapat diperpanjang hingga 5 m dalam kondisi yang ditentukan.
Persyaratan kebakaran:Dek tertutup dan dek rangka tulangan menawarkan kinerja api yang lebih baik dibandingkan dek terbuka. Beberapa konfigurasi dek tertutup telah lulus uji ketahanan api dan dapat digunakan tanpa semprotan tahan api jika desain pelat komposit memenuhi kode yang berlaku. Tingkat kebakaran bergantung pada ketebalan pelat dan penutup beton, bukan pada dek saja.
Urutan konstruksi:Dek terbuka ringan dan cepat dipasang, sehingga cocok untuk area lantai yang luas. Dek rangka tulangan mengurangi pekerjaan perkuatan di lokasi tetapi memerlukan waktu tunggu prefabrikasi pabrik.
Lingkungan korosi:Aplikasi dalam ruangan biasanya menggunakan lapisan seng minimal 120 g/m². Lingkungan pesisir atau lingkungan yang agresif secara kimia mungkin memerlukan bobot seng yang lebih tinggi atau perlindungan alternatif. Lapisan seng terutama melindungi baja selama konstruksi; setelah penempatan beton, penutup beton memberikan perlindungan korosi jangka panjang.
Inspeksi panel:Sebelum pemasangan, pastikan deviasi kerataan panel kurang dari 3 mm dan tidak ada distorsi atau kerusakan lapisan yang signifikan. Ketebalan lapisan seng dan kualitas las harus diperiksa pada material yang masuk.
Tata letak dan perbaikan:Tandai garis tengah pada balok baja sebelum memasang panel, dengan deviasi dikontrol dalam 3 mm. Tumpang tindih memanjang antara lembaran yang berdekatan harus minimal 50 mm, diamankan dengan pengelasan paku. Jarak pengelasan stud through-deck biasanya tidak lebih dari 300 mm, dengan penetrasi las diverifikasi sesuai dengan persyaratan desain.
Penuangan beton:Pertahankan kemerosotan pada 120±20 mm. Hindari kontak langsung antara vibrator dan permukaan dek untuk mencegah kerusakan lapisan dan deformasi panel. Pastikan penyangga sementara telah ditempatkan dengan benar sebelum penuangan, terutama untuk instalasi tidak berlantai dimana bentang dan ketebalan lembaran harus sesuai dengan desain.
Gambar tata letak:Siapkan gambar tata letak terperinci sebelum pemasangan, yang menunjukkan arah panel, lokasi tumpang tindih, bukaan, dan posisi tiang. Area yang tidak teratur harus direncanakan terlebih dahulu untuk menghindari pemotongan yang tidak terkendali yang dapat mempengaruhi kinerja struktur.
1.Sistem lantai untuk struktur baja bertingkat tinggi dan super tinggi, yang biasanya menggunakan dek tertutup dan dek rangka tulangan.
2.Pabrik industri dan gudang logistik, dengan dek terbuka menawarkan solusi hemat biaya untuk mezanin dan platform muatan ringan.
3.Bangunan umum seperti terminal bandara, stadion, dan pusat pameran dengan persyaratan lantai bentang panjang.
4.Fasilitas listrik dan proyek energi yang memerlukan peningkatan ketahanan api dan kapasitas beban.
Pada beberapa selubung bangunan berbingkai baja, sistem dek lantai dikoordinasikanPanel Sandwich Wol Batuuntuk insulasi dinding dan atap, membentuk penutup struktural dan termal yang terintegrasi. Tim teknik kami dapat membantu dengan perincian antarmuka antara produk-produk ini.
Dek terbuka terutama berfungsi sebagai bekisting permanen dan tidak memberikan kontribusi signifikan terhadap aksi komposit. Dek tertutup menggunakan rusuk geser untuk mengikat beton, sehingga baja dan beton dapat bekerja sama di bawah beban. Dek rangka tulangan menggunakan rangka baja yang dilas yang memiliki kinerja serupa dengan tulangan pelat konvensional, dengan lembaran dasar hanya berfungsi sebagai bekisting.
Bentang tak berlantai tergantung pada profil geladak, tebal lembaran, tebal pelat beton, dan beban konstruksi. Dek tertutup biasanya menopang 3,0–4,5 m tanpa penopang sementara, dan dek rangka tulangan dapat mencapai 5 m. Tabel bentang pabrikan harus digunakan bersama dengan pemeriksaan defleksi spesifik proyek.
Untuk aplikasi standar dalam ruangan, lapisan seng dua sisi biasanya memiliki berat minimal 120 g/m². Lingkungan pesisir atau korosif mungkin memerlukan bobot lapisan yang lebih tinggi. Lapisan seng melindungi baja selama tahap konstruksi; perlindungan korosi jangka panjang disediakan oleh penutup beton setelah penempatan.
Tidak selalu. Dek tertutup dan dek rangka tulangan dapat dipasang tanpa penopang bila bentang dan ketebalan lembaran berada dalam batas pabrikan. Dek terbuka sering kali memerlukan penopang atau bentang yang dikurangi. Perhitungan defleksi dan verifikasi beban konstruksi harus dilakukan sebelum memilih opsi bebas penopang.
Ya. Ketebalan lembaran, lebar efektif, dan panjang dapat disesuaikan dengan kebutuhan proyek. Profil dan bukaan khusus harus dikonfirmasi selama tahap gambar tata letak untuk menghindari pemotongan sekunder di lokasi yang dapat mengganggu kinerja struktural.
