Panel Logam Aluminium-Magnesium-Mangan

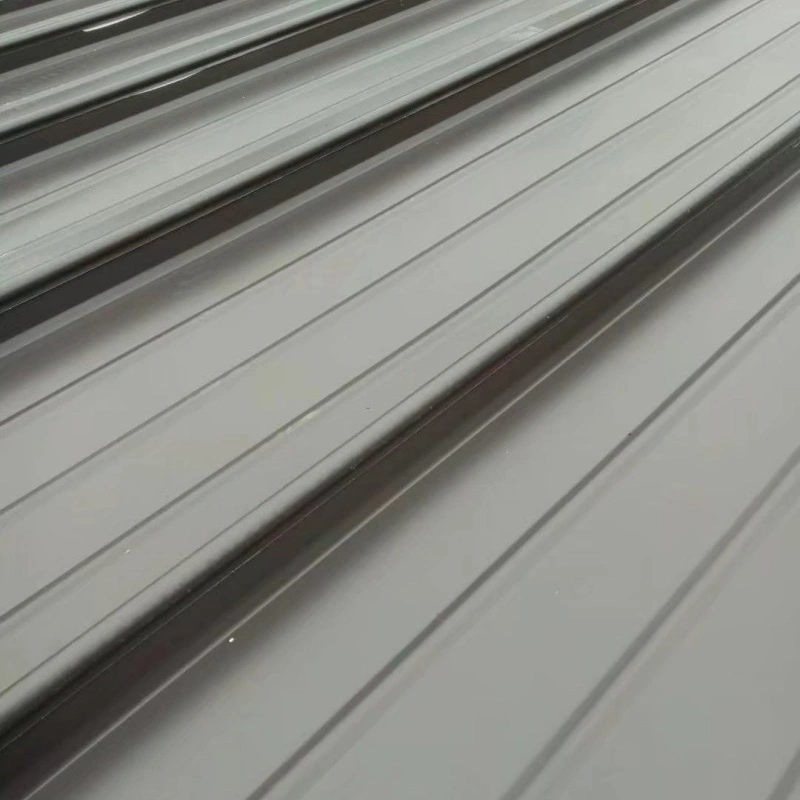

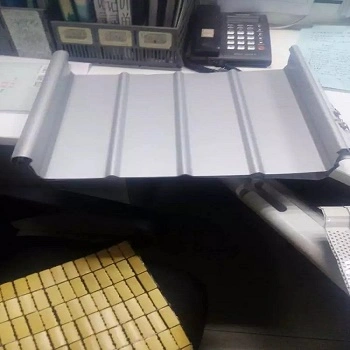

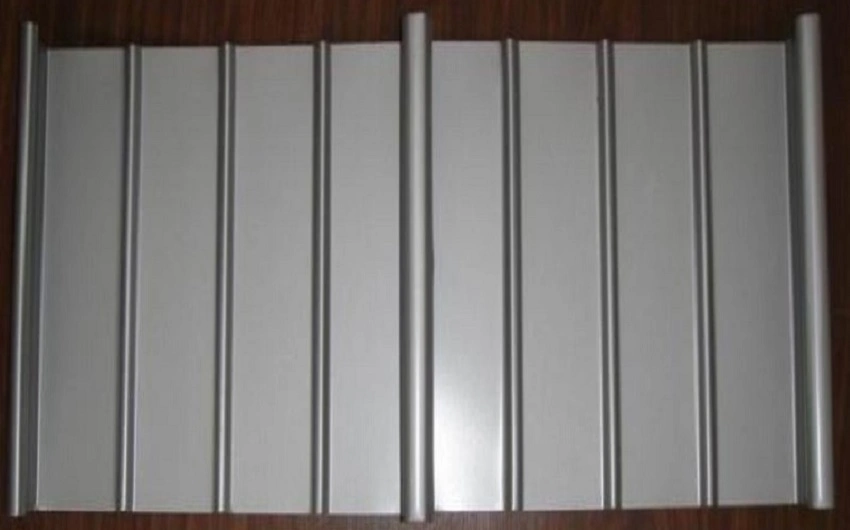

Panel Logam Aluminium-Magnesium-Mangan untuk atap arsitektural dan pelapis dinding, gulungan dibentuk dari paduan aluminium-magnesium-mangan seri AA3004. Paduan tersebut mengandung sekitar 1,0% hingga 1,5% mangan, 0,8% hingga 1,3% magnesium, sejumlah kecil silikon dan tembaga, dan sisanya aluminium. Komposisi ini memberikan kombinasi yang berguna antara bobot yang rendah, kekuatan yang memadai, dan ketahanan terhadap korosi, serta kompatibel dengan peralatan pelapisan dan pembentukan gulungan standar. SENBO memasok panel-panel ini dengan pemeriksaan masuk mengenai kadar paduan, ketebalan lembaran, dan kualitas lapisan, dan garis-garis pembentuk dipantau untuk keakuratan profil.

Panel ini banyak digunakan untuk bangunan umum besar seperti terminal bandara, stasiun kereta api berkecepatan tinggi, stadion olahraga, dan pusat pameran. Permukaannya mendapat lapisan pra-gulung, biasanya PVDF dengan kandungan resin fluorokarbon di atas 70%, yang memberikan konsistensi warna dan tahan cuaca. Sistem atap didasarkan pada profil jahitan berdiri dengan klip T geser. Klip menahan panel dengan aman sekaligus memungkinkan pergerakan termal, dan kunci jahitan menciptakan sambungan kedap air tanpa bergantung pada sealant.

Spesifikasi Teknis

Data Kinerja dan Validasi Teknik

1. Bobot dan Efisiensi Struktural

Aluminium memiliki massa jenis 2,73 g/cm³, kira-kira sepertiga massa jenis baja. Paduan AA3004 yang digunakan di sini menunjukkan kekuatan tarik 240 MPa hingga 285 MPa dan kekuatan luluh minimal 190 MPa. Nilai-nilai ini memungkinkan sistem atap menjadi lebih ringan dibandingkan atap baja sejenis, sehingga mengurangi beban pada struktur pendukung. Pada bangunan jangka panjang dan pekerjaan renovasi, penghematan berat bisa mencapai sekitar 30%.

2. Ketahanan Korosi dan Kehidupan Pelayanan

Saat terkena udara, permukaan panel membentuk lapisan aluminium oksida padat yang memperlambat korosi lebih lanjut. Paduannya sendiri tahan terhadap serangan banyak asam dan basa, dan lapisan PVDF menambahkan lapisan pelindung lainnya. Properti ini mendukung umur desain lebih dari 50 tahun untuk logam dasar. Sistem pelapisan biasanya memiliki garansi 15 hingga 20 tahun.

3. Sistem Jahitan Berdiri dan Kedap Air

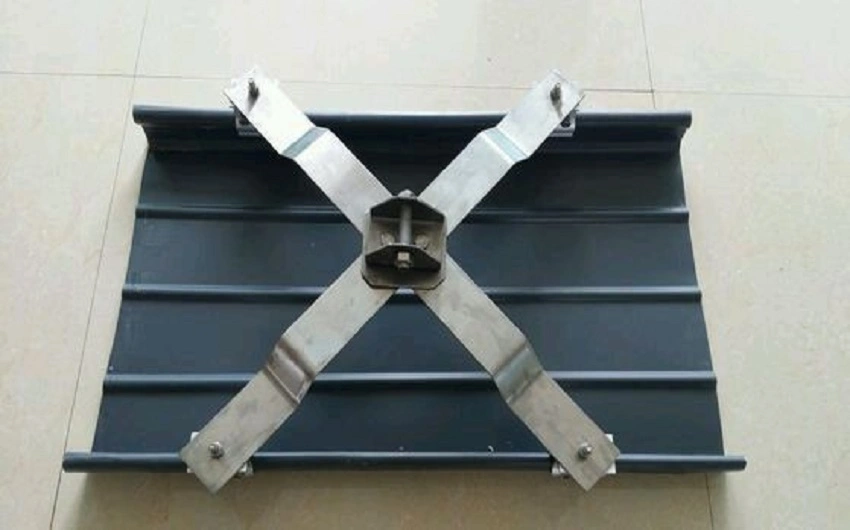

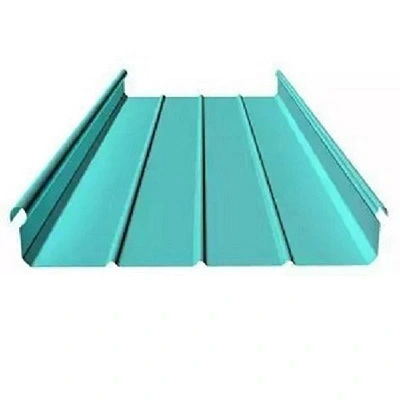

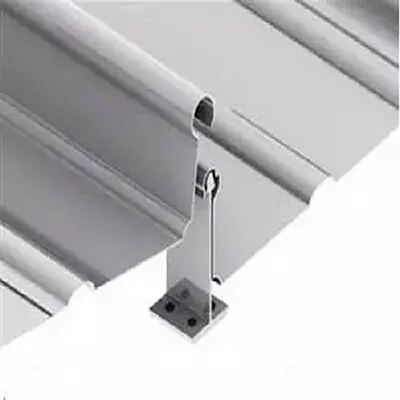

Profil jahitan berdiri menggunakan klip T yang meluncur di sepanjang kemiringan atap untuk mengakomodasi pergerakan termal. Panel dibuat terlebih dahulu dan dirakit di lokasi, sehingga mempersingkat waktu konstruksi lebih dari 30% dan menjaga toleransi pemasangan dalam 3 mm. Di Stasiun Fuping Selatan di Kereta Api Xi'an-Yan'an, atap seluas 4.000 m² menggunakan sistem kunci mekanis non-penetrasi. Hasilnya adalah permukaan kedap air dengan ketahanan angin yang baik dan kemampuan mengikuti bentuk yang rumit. Stasiun Gaoling, dengan luas atap 4.585 m², menggunakan bangunan komposit yang mencakup panel jahitan berdiri, lapisan kedap air, insulasi, penghalang uap, lapisan akustik, dan lembaran dasar berprofil berlapis Al-Zn.

4. Perilaku Kebakaran dan Petir

Sistem atap mencapai peringkat api Kelas A1. Dengan titik leleh 660°C, aluminium cenderung terbakar secara lokal dalam api daripada menyebarkan api ke seluruh permukaan, sehingga dapat membantu pemadaman kebakaran. Untuk proteksi petir, panel dengan ketebalan minimal 0,7 mm dapat berfungsi langsung sebagai perangkat terminasi udara sesuai dengan GB 50057. Hal ini menghilangkan kebutuhan akan penetrasi atap terpisah untuk konduktor petir.

5. Sifat mampu bentuk dan Fleksibilitas Desain

Paduan tersebut dapat dibentuk menjadi panel lurus, melengkung cembung, melengkung cekung, dan berbentuk kipas. Hal ini mendukung geometri atap kemiringan tunggal, kemiringan ganda, lengkung tunggal, dan lengkung ganda. Keuletan material juga membantu selama operasi pelapisan di lokasi.

Karakteristik Produk

• Berat badan rendah:Dengan kepadatan sepertiga baja, panel ini mengurangi beban mati dan menyederhanakan penanganan.
• Umur panjang:Kombinasi paduan dan pelapis dirancang untuk masa pakai lebih dari 50 tahun dalam kondisi normal.
• Kedap air struktural:Sambungan jahitan berdiri tidak bergantung pada sealant, sehingga mengurangi risiko perawatan dan kebocoran.
• Akomodasi pergerakan termal:Klip T yang dapat digeser memungkinkan ekspansi dan kontraksi tanpa memberi tekanan pada panel.
• Membentuk fleksibilitas:Panel melengkung dan meruncing dapat diproduksi untuk atap arsitektural.
• Daur ulang:Aluminium sepenuhnya dapat didaur ulang pada akhir masa pakainya.

Aplikasi Khas

• Sistem atap dan dinding untuk terminal bandara dan stasiun kereta api kecepatan tinggi.
• Atap bentang besar untuk stadion, pusat pameran, dan teater.
• Bangunan di lingkungan kelautan atau industri di mana ketahanan terhadap korosi sangat penting.
• Atap berlebihan dan perbaikan bangunan yang ada.

Catatan Instalasi dan Penanganan

• Simpan panel di bawah penutup dan jaga agar tetap kering. Jika penyimpanan di luar ruangan diperlukan, tinggikan tumpukan dan gunakan penutup yang dapat menyerap keringat.
• Gunakan sling lembut dan batang penyebar untuk mengangkat agar permukaan tidak penyok atau tergores.
• Potong panel dengan alat yang cocok untuk aluminium. Bersihkan tepi potongan dan hilangkan serpihan sebelum pemasangan.
• Ikuti jarak T-klip yang ditunjukkan pada gambar proyek. Klip harus dipasang pada purlins dengan pengencang yang ditentukan.
• Jahit panel hanya setelah memeriksa kesejajaran dan pengikatan klip. Gunakan mesin jahitan yang benar untuk profil panel.
• Hindari kontak dengan baja atau tembaga di tempat yang lembab untuk mencegah korosi galvanik.

Kontrol Kualitas dan Dokumentasi

Sertifikat material harus mengkonfirmasi tingkat paduan, sifat mekanik, dan jenis pelapis. Pemeriksaan dimensi selama produksi meliputi lebar panel, tinggi rusuk, dan panjang. Untuk proyek besar, sampel dapat diuji ketebalan lapisan dan daya rekatnya. Penerimaan di tempat harus memverifikasi jumlah panel, profil, dan kondisi permukaan sebelum pemasangan.

Pertimbangan Seleksi

• Konfirmasikan kemiringan atap dan desain drainase sebelum memilih profil panel dan jenis jahitan.
• Evaluasi kategori korosi di lokasi untuk memutuskan apakah diperlukan lapisan PVDF standar atau spesifikasi yang lebih berat.
• Untuk bentuk atap yang melengkung atau rumit, libatkan pemasok panel sejak dini untuk meninjau sifat mampu bentuk dan urutan pemasangan.
• Periksa desain pengangkatan angin dan pastikan bahwa jarak klip-T dan pengencang memenuhi beban yang dihitung.
• Tinjau rencana akses pemeliharaan. Meskipun sistem jahitan berdiri memerlukan sedikit perawatan, pemeriksaan berkala terhadap lapisan dan penetrasi tetap disarankan.

Pertanyaan yang Sering Diajukan

Apa perbedaan utama antara AA3004 dan paduan aluminium lain yang digunakan untuk atap?

AA3004 mengandung mangan dan magnesium yang lebih tinggi dibandingkan paduan komersial umum seperti 3003. Hal ini memberikan kekuatan dan ketahanan korosi yang lebih baik namun tetap cukup dapat dibentuk untuk profil jahitan berdiri. Ini banyak digunakan untuk atap karena keseimbangan ini.

Apakah panel Al-Mg-Mn bisa digunakan untuk dinding dan atap?

Ya, bahan yang sama dan sistem jahitan berdiri dapat diterapkan pada pelapis dinding. Dimensi profil mungkin berbeda, dan persyaratan beban angin untuk dinding harus diperiksa secara terpisah.

Bagaimana panel melengkung diproduksi?

Panel melengkung dibentuk dengan cara roll forming atau press brake hingga radius yang diperlukan. Panel meruncing dibuat dengan memotong lembaran dengan lebar bervariasi sebelum dibentuk. Batasan pembentukan bergantung pada profil panel dan suhu material, sehingga pemasok harus memastikan kelayakannya di awal desain.

Apakah penghalang uap selalu diperlukan di bawah atap Al-Mg-Mn?

Lapisan pengontrol uap biasanya disertakan dalam bangunan atap untuk mencegah udara lembab mencapai insulasi dan menyebabkan kondensasi. Lapisan spesifiknya bergantung pada penggunaan bangunan dan iklim. Perancang sistem atap harus menentukan bangunan yang sesuai.
