Penghiasan lantai rangka tulangan

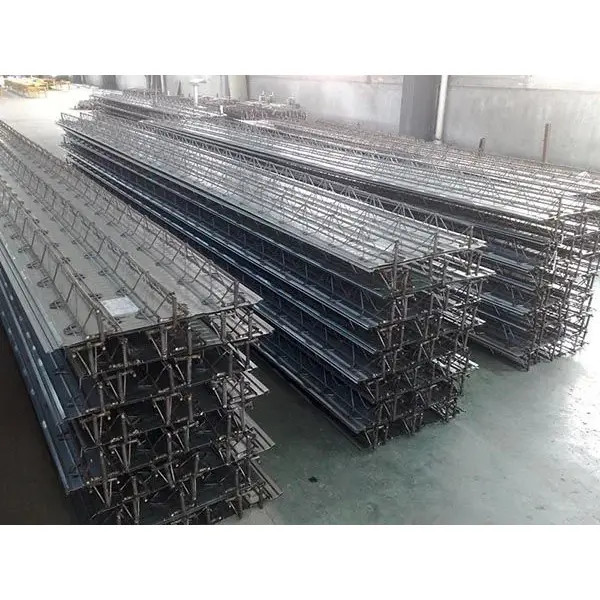

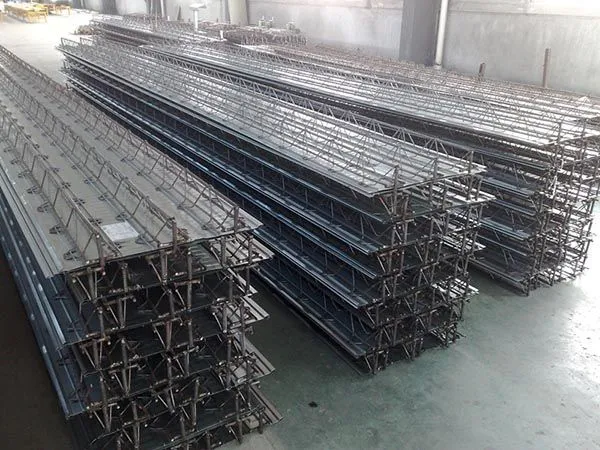

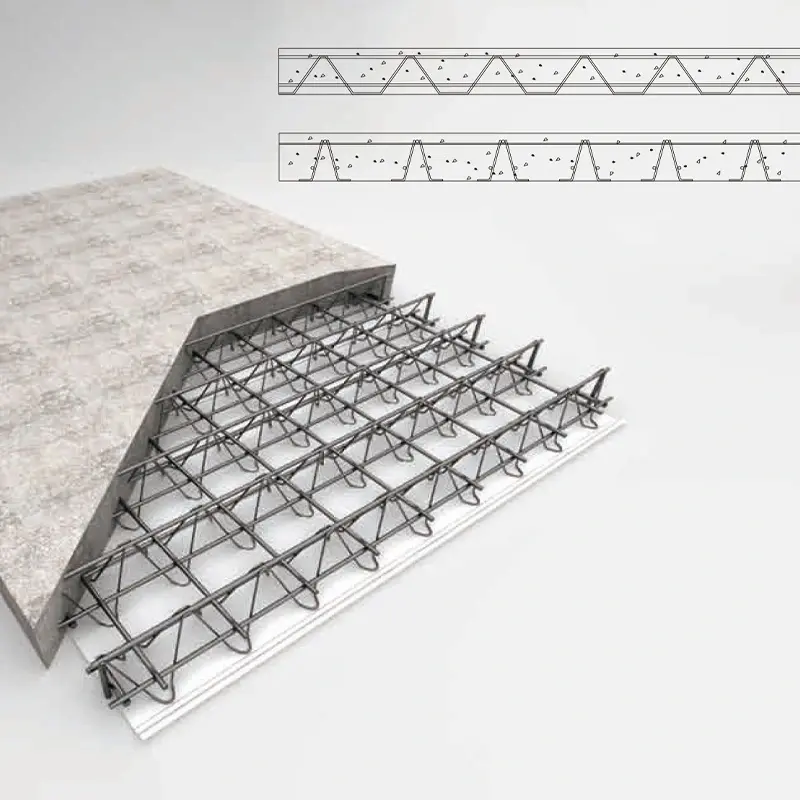

Dek lantai rangka tulangan adalah panel penahan beban komposit yang dibentuk dengan menggabungkan rangka tulangan baja dengan pelat bawah pada jalur produksi otomatis. Rangkanya sendiri terdiri dari batang tali busur atas, batang tali busur bawah, dan batang jaring yang disambung melalui pengelasan titik resistansi, sehingga menciptakan struktur segitiga yang stabil. Rangka ini kemudian dilas ke pelat bawah, biasanya lembaran baja galvanis setebal 0,5 mm atau papan serat semen.

Bahan Bangunan SENBOmemasok produk ini sebagai bagian dari rangkaian lantai struktur baja. Penghiasan berfungsi sebagai bekisting permanen selama konstruksi dan kemudian berkontribusi terhadap kinerja struktural pelat beton.

Komposisi Struktural dan Bahan

Batang chord atas dan bawah biasanya terbuat dari baja HRB400 atau CRB550, sedangkan batang web biasanya menggunakan baja HPB300, HRB400, atau CPB550. Batang penyangga vertikal dan horizontal umumnya HPB300 atau HRB400.

Bila lembaran baja galvanis digunakan sebagai bekisting bawah, ketebalannya 0,5 mm, kekuatan luluh minimal 250 N/mm², dan berat lapisan galvanisasi dua sisi minimal 120 g/m². Lembaran bawah tersedia dalam dua lebar: Tipe A (600 mm) dan Tipe B (576 mm).

Ketinggian rangka baja berkisar dari 50 mm hingga 340 mm, sesuai dengan ketebalan pelat dari 80 mm hingga 370 mm. Diameter tali atas dan bawah adalah 6–12 mm, dan diameter batang jaring adalah 4–8 mm. Ada beberapa seri produk, seperti TD1–TD7 dan HB1–HB8, dengan TD3-90 menjadi model yang umum digunakan.

Klasifikasi Produk berdasarkan Bekisting Bawah

Produk diklasifikasikan berdasarkan jenis bekisting bawah. Tipe tradisional menggunakan lembaran baja galvanis, sedangkan tipe permanen (tidak dapat dilepas) menggunakan beton agregat halus atau papan fiber-semen. Menurut atlas standar nasional 23CG56-1 dan 23CG56-2, produk bekisting bawah permanen menghilangkan kebutuhan akan pelepasan bekisting di lokasi, menghasilkan lapisan bawah yang halus, dan cocok untuk lingkungan lembab atau bersih serta bangunan tanpa plafon gantung.

Kinerja dalam Proyek Nyata

1. Aplikasi Bertingkat Super Tinggi: Truss Decking seluas 140.800 m²

Proyek gedung bertingkat super yang saat ini sedang dibangun memiliki total luas lantai 218.000 m². Tower A menjulang 39 lantai (176,1 m) dan Tower B mencapai 51 lantai (212,4 m). Proyek ini menggunakan sistem dek rangka seluas 140.800 m² dan bekisting tepi seluas 16.100 m². Ketebalan pelat berkisar antara 110 mm hingga 150 mm, dan rangka dibuat menggunakan pengelasan titik resistansi frekuensi tinggi.

Dibandingkan dengan pelat cor di tempat yang tradisional, metode ini menghilangkan pemasangan bekisting, pelepasan bekisting, dan pengikatan tulangan secara manual. Kualitas konstruksi tetap stabil dan dapat diandalkan secara keseluruhan.

2. Verifikasi Jangka Panjang dan Kantilever Besar

Pusat Pameran Taman Sains dan Teknologi AI Zhongguancun adalah proyek percontohan "bangunan tanpa karbon" di Beijing. Struktur rangka baja empat lantai dirancang untuk Intensitas Gempa 8. Struktur ini memiliki bentang maksimum 3,5 m dan panjang kantilever maksimum 8,25 m.

Decking lantai tipe TD3-90 digunakan, dengan tinggi rangka 90 mm dan tebal pelat total 120 mm. Bentang maksimum yang tidak didukung selama konstruksi adalah 3,0 m. Di zona kantilever 8,25 m, tiang vertikal ganda sementara dipasang di tengah bentang untuk menghasilkan lengkungan ke atas sebesar 1,5‰, sehingga memastikan keamanan struktural.

3. Verifikasi Ketahanan Api dan Korosi

Tulangan tersebut seluruhnya terbungkus dalam beton, memberikan ketahanan terhadap api serupa dengan pelat cor di tempat tradisional. Pengujian menunjukkan bahwa pelat setebal 100 mm (setara dengan rangka baja setinggi 70 mm) mencapai tingkat ketahanan api 1,68 jam. Lembaran baja galvanis tidak memerlukan proteksi kebakaran tambahan.

Dibandingkan dengan pelat komposit yang menggunakan penghiasan baja berprofil, penghiasan lantai rangka baja menawarkan ketahanan korosi yang lebih baik. Karena lembaran baja galvanis tidak berkontribusi terhadap penahan beban struktural pada fase servis, karat tidak dapat mengganggu integritas struktural.

4. Data Efisiensi dan Biaya Konstruksi

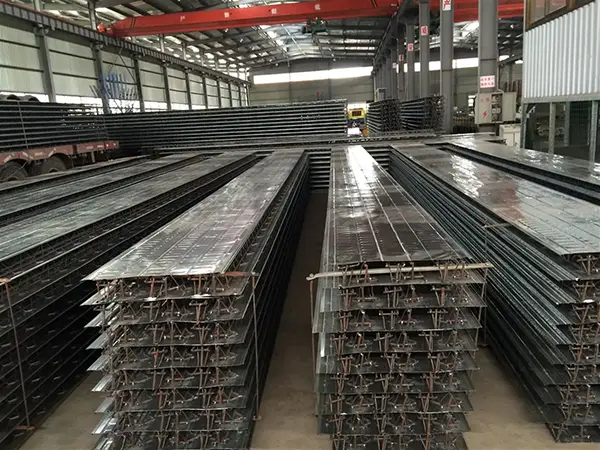

Produksi pabrik memastikan jarak tulangan yang seragam dan ketebalan lapisan beton yang konsisten. Pekerjaan pengikatan rebar di lokasi berkurang sebesar 60%–70%. Untuk proyek basement Xiqing Houtai Plot G di Tianjin, penggunaan teknologi ini mempersingkat masa konstruksi sekitar 10 hari dan menghasilkan total penghematan biaya sebesar 1,972 juta RMB. Biaya komprehensif per meter persegi lebih rendah 20% dibandingkan pelat komposit tradisional.

Sekilas Spesifikasi Teknis

Parameter berikut didasarkan pada standar industri JG/T 368-2012 dan atlas standar nasional. Kustomisasi tersedia.

Mengapa Sistem Ini Bekerja

1. Pabrikan Pabrikan Memastikan Konsistensi.Rangka dibentuk melalui pengelasan titik resistansi otomatis, yang menjaga jarak tulangan tetap seragam dan dimensi tetap presisi. Hal ini mengurangi pengikatan tulangan di lokasi sebesar 60%–70% dan menghasilkan kualitas konstruksi yang lebih konsisten.

2. Kekakuan Dua Arah Sebanding dengan Pelat yang Dicor di Tempat.Sistem ini dapat dirancang sebagai pelat dua arah, menawarkan kekakuan serupa dengan pelat beton bertulang yang dicor di tempat dengan tulangan dua arah. Kinerja seismik umumnya lebih baik dibandingkan pelat komposit baja berprofil.

3. Tahan Api dan Korosi Tanpa Lapisan Ekstra.Karena tulangan seluruhnya terbungkus dalam beton, pelat 100 mm dapat mencapai ketahanan api 1,68 jam tanpa tahan api. Lembaran galvanis hanya berfungsi sebagai bekisting, sehingga korosi tidak mempengaruhi keamanan struktur.

4. Soffit Halus dan Ketebalan Slab Berkurang.Bagian bawahnya rata. Dibandingkan dengan dek baja berprofil standar, ketebalan pelat total dapat dikurangi sebesar 30–50 mm dengan tetap menjaga ketinggian langit-langit bersih yang sama, sehingga membantu menurunkan ketinggian lantai ke lantai.

5. Manfaat Biaya dan Jadwal.Bekisting dihilangkan, penopang diminimalkan, dan konstruksi simultan bertingkat menjadi mungkin. Lembaran bawah mencapai pemanfaatan luas permukaan 96% dengan ketebalan baja hanya 0,5 mm, sehingga mengurangi konsumsi material.

Pertimbangan Desain dan Pemasangan

Untuk desain pelat dua arah:Decking rangka tulangan dapat dirancang sebagai pelat dua arah dengan menambahkan tulangan tambahan pada arah melintang. Konfirmasikan dengan insinyur struktur bahwa tata letak panel dan kondisi pendukung sesuai dengan asumsi desain.

Untuk aplikasi bekisting bawah permanen:Pilih beton agregat halus atau papan fiber-semen jika diperlukan bagian bawah yang halus tanpa plafon gantung. Pastikan lingkungannya cocok untuk material bekisting bagian bawah yang dipilih.

Untuk kantilever panjang:Dukungan sementara mungkin diperlukan, seperti yang ditunjukkan dalam proyek Zhongguancun di mana tiang ganda digunakan untuk menyebabkan lengkungan ke atas. Hitung kebutuhan defleksi dan camber berdasarkan panjang kantilever aktual dan beban konstruksi.

Selama instalasi:Pastikan kualitas pengelasan di semua titik dan penyangga. Ikuti jarak las dan tekanan elektroda yang ditentukan. Untuk lembaran galvanis, hindari panas berlebih yang dapat merusak lapisan. Lindungi panel dari kelembapan jika disimpan di lokasi dalam waktu lama.

Aplikasi Khas

1.Sistem lantai dan atap untuk struktur baja bertingkat tinggi dan super tinggi.

2.Struktur lantai bentang panjang dan kantilever besar.

3.Platform dan lantai pengoperasian di pabrik industri dan gudang logistik.

4.Bangunan yang memerlukan ketahanan terhadap kelembapan, ketahanan terhadap korosi, atau lingkungan ruangan bersih, yang memerlukan bekisting dasar permanen.

Pertanyaan yang Sering Diajukan

1. Bagaimana penghiasan rangka tulangan dibandingkan dengan pelat komposit lembaran baja berprofil?

Pelat komposit lembaran baja berprofil mengandalkan dek baja sebagai bekisting dan tulangan tarik. Decking rangka tulangan menggunakan rangka baja tersendiri untuk perkuatan strukturnya, sehingga lembaran bagian bawah hanya berfungsi sebagai bekisting. Ini berarti lembaran bawah bisa lebih tipis (0,5 mm) dan korosi tidak mempengaruhi kapasitas struktural. Pelat bagian bawahnya juga lebih rata.

2. Apa keuntungan dari sistem bekisting bawah permanen?

Bekisting bawah permanen (beton agregat halus atau papan fiber-semen) menghilangkan kebutuhan untuk mengupas bekisting setelah beton mengeras. Ini memberikan bagian bawah yang halus dan bersih yang dapat dibiarkan terbuka tanpa plafon gantung. Hal ini sangat berguna dalam aplikasi yang lembab, bersih, atau arsitektural.

3. Apakah decking rangka rebar dapat digunakan untuk pelat dua arah?

Ya. Dengan menambahkan tulangan melintang dan merancang penyangga panel yang sesuai, sistem ini dapat mencapai perilaku pelat dua arah yang mirip dengan pelat cor di tempat. Desain harus memperhitungkan dimensi panel dan orientasi rangka.

4. Dukungan sementara apa yang diperlukan selama konstruksi?

Persyaratan penyangga bergantung pada tinggi rangka, ketebalan pelat, dan bentang. Untuk bentang tipikal hingga sekitar 3 m, tidak diperlukan dukungan sementara. Untuk bentang atau kantilever yang lebih panjang, digunakan tiang atau penyangga sementara. Tabel bentang pabrikan dan perhitungan insinyur struktur harus menentukan susunan yang tepat.

5. Standar manakah yang mengatur penghiasan lantai rangka tulangan?

Standar industri utama adalah JG/T 368-2012 "Decking Lantai Rangka Baja". Referensi desain meliputi atlas standar nasional 22G522-1 dan 23CG56-1/2. Pengujian material dan las mengikuti persyaratan dalam dokumen ini.
