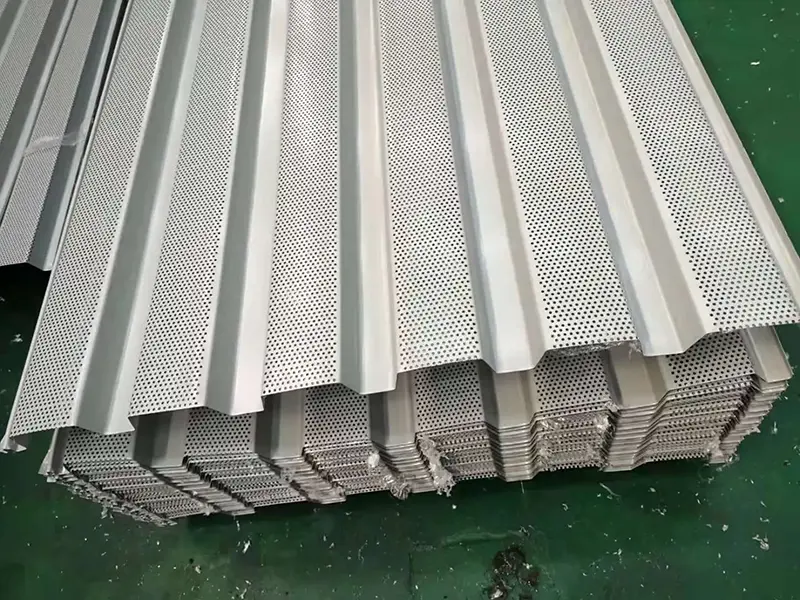

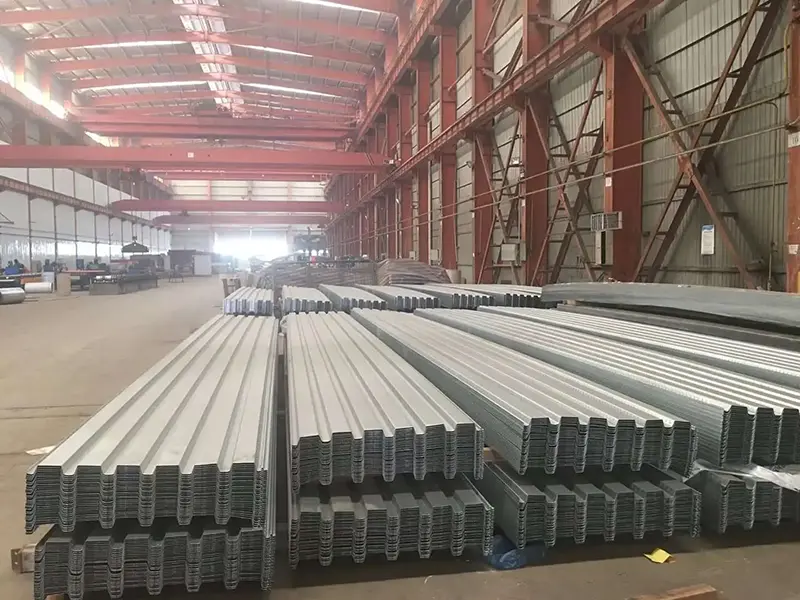

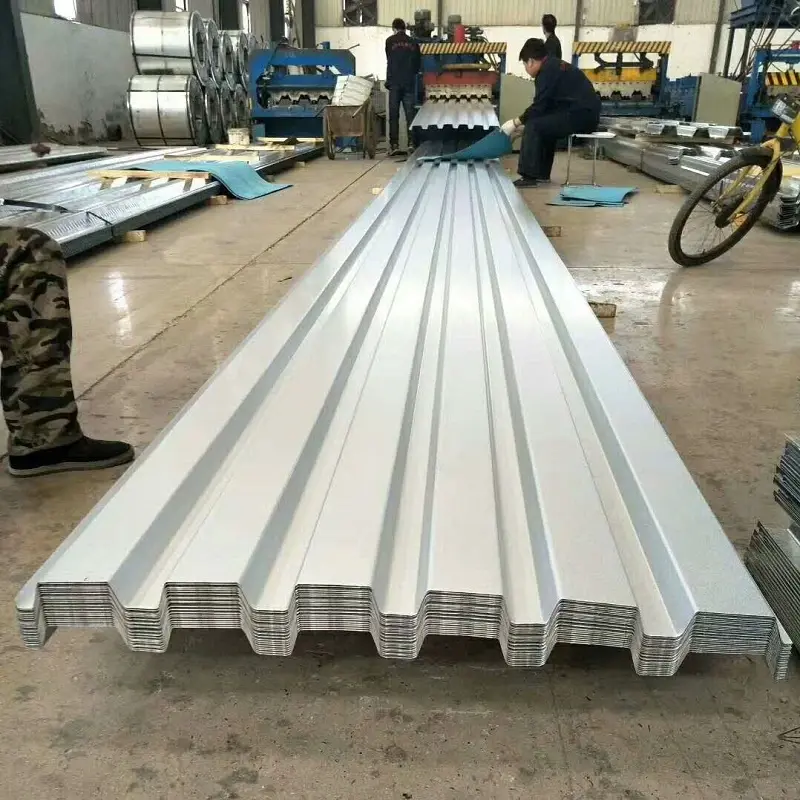

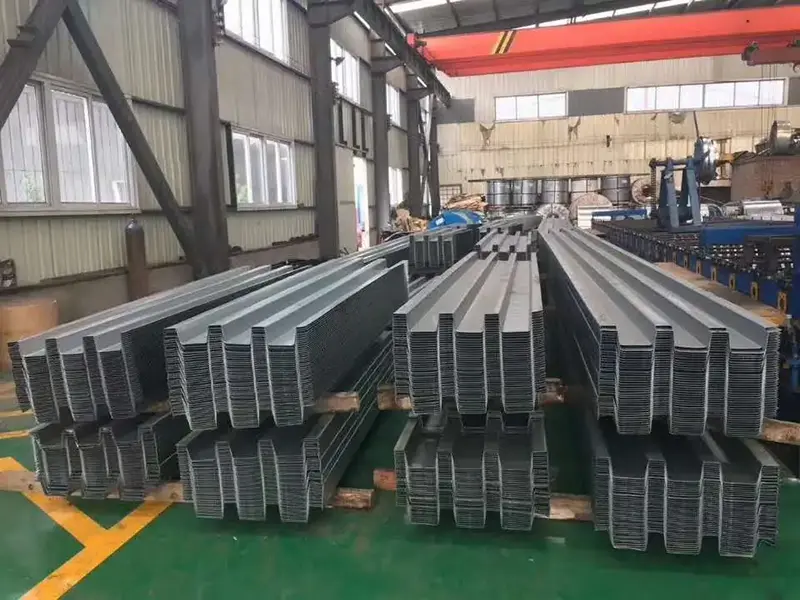

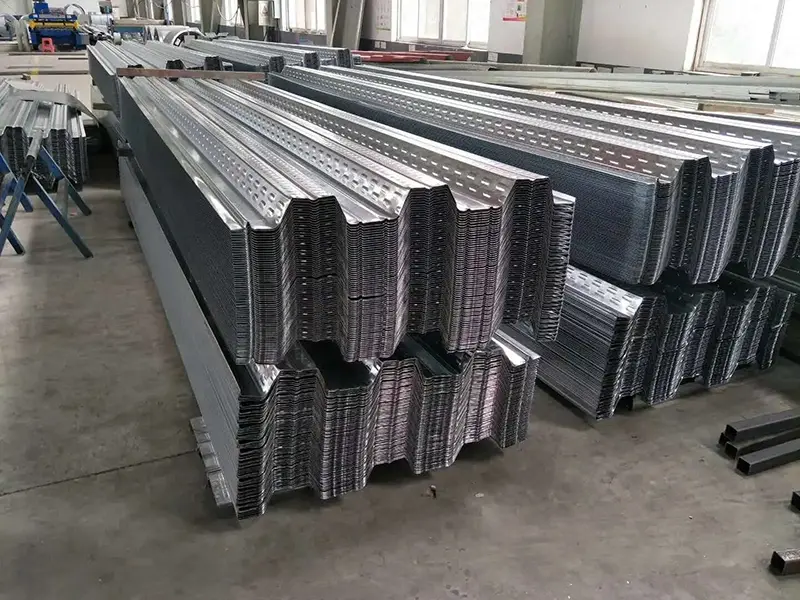

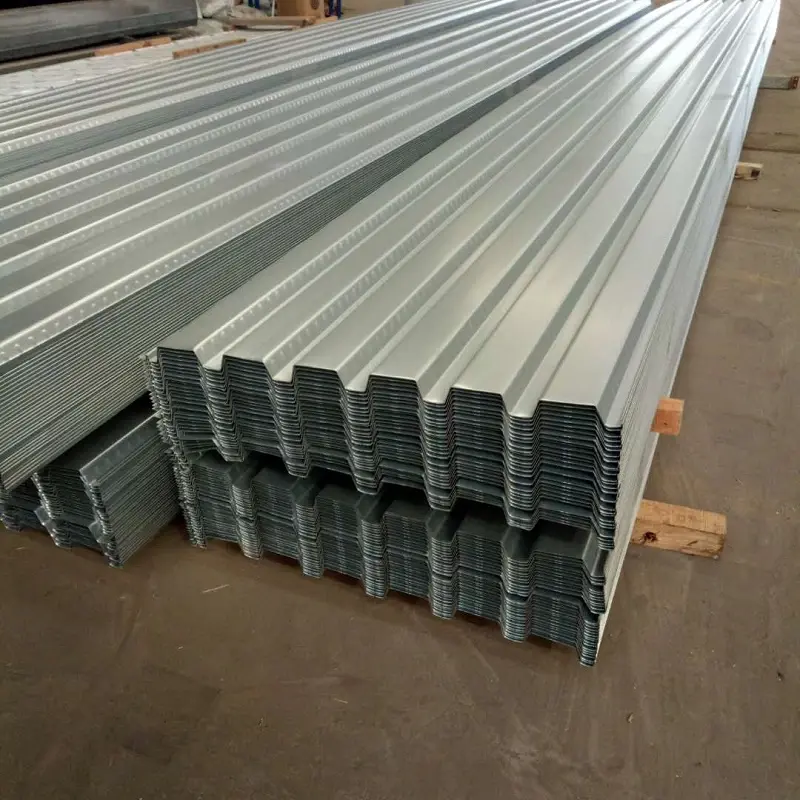

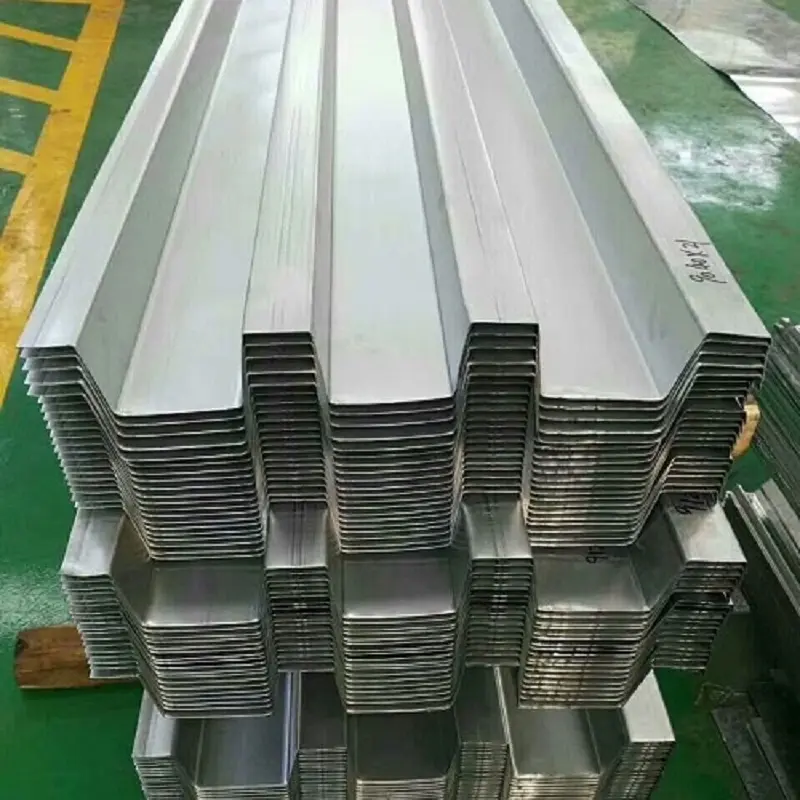

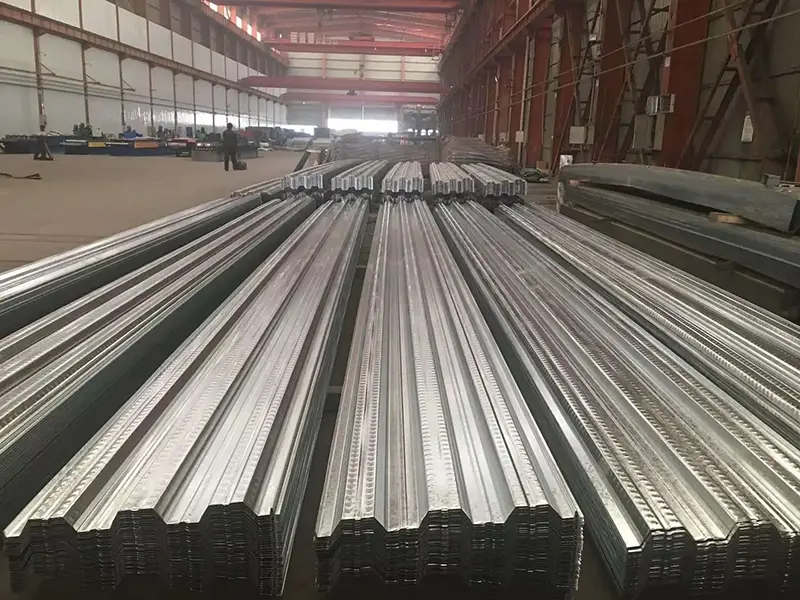

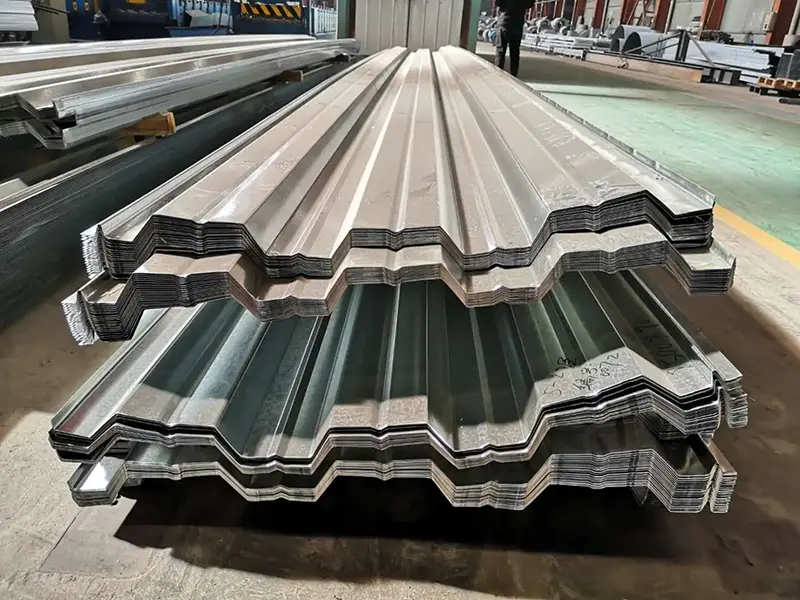

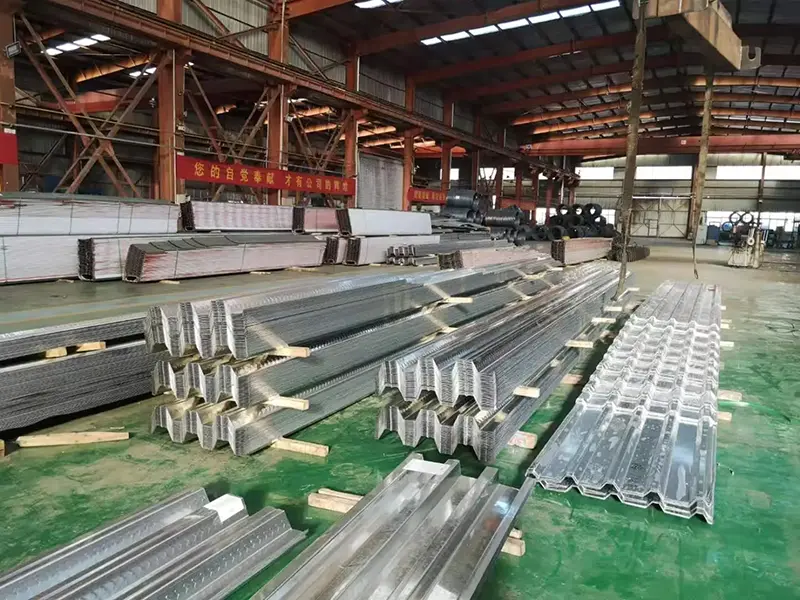

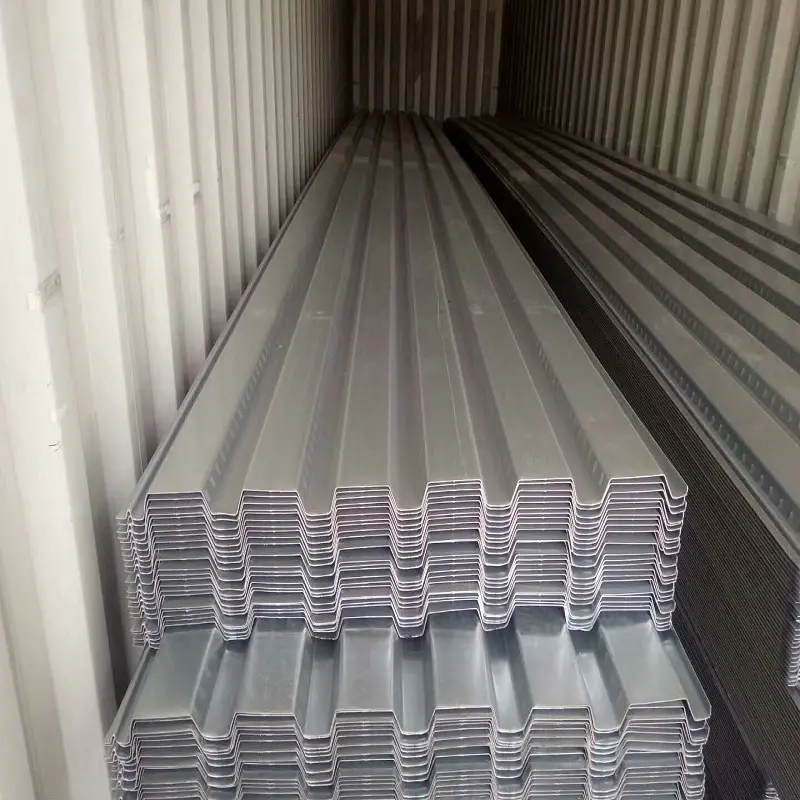

Decking Lantai Rib Terbuka adalah panel bergelombang bentuk dingin yang terbuat dari lembaran baja berlapis galvanis hot-dip atau Al-Zn. Ini fitur penampang V, U, atau trapesium terbuka, dengan bagian atas saluran tulang rusuk dibiarkan terbuka. Desain ini memudahkan penempatan batang tulangan, mengarahkan jalur utilitas, dan menuangkan beton di lokasi.
Bahan Bangunan SEBNOmemasok penghiasan lantai profil terbuka sebagai bagian dari rangkaian produk struktur bajanya. Panel-panel tersebut berfungsi sebagai bekisting permanen selama konstruksi dan kemudian bekerja secara komposit dengan pelat beton sebagai tulangan tarik.
Bahan dasarnya adalah baja struktural karbon berkualitas tinggi atau baja paduan rendah dari produsen besar dalam negeri seperti Shougang, Angang, Hangang, Tanggang, Baosteel, dan WISCO. Berat lapisan biasanya berkisar antara 60 hingga 275 g/m², dengan maksimum 600 g/m² tersedia untuk lingkungan yang menuntut.

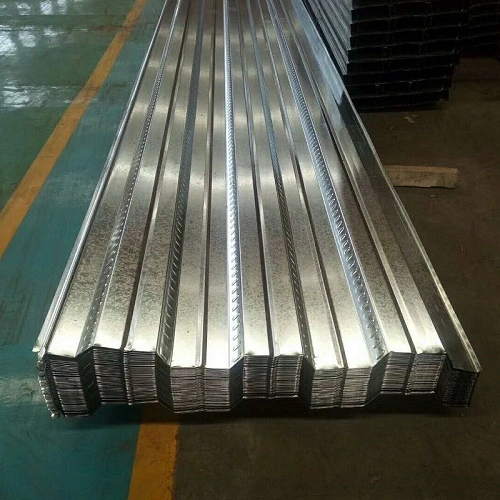

Kekuatan leleh yang umum antara lain 250 MPa, 280 MPa, 320 MPa, dan 350 MPa, dan dapat mencapai hingga 550 MPa. Permukaannya dapat diberi emboss untuk meningkatkan ikatan dengan beton, yang membantu membentuk aksi komposit yang andal antara dek baja dan pelat.
Selama konstruksi, penghiasan diletakkan di atas balok baja dan diamankan di ujungnya dengan las titik penetrasi penuh. Sambungan perantara menggunakan tiang geser yang dilas melalui dek ke dalam balok baja. Panel yang berdekatan disambung dengan alat penjepit khusus yang mengunci titik sambungan timbul.
The decking supports the self-weight of the wet concrete and construction loads during the building phase. Setelah beton mengeras, ia bekerja bersama pelat sebagai suatu sistem komposit, yang berfungsi sebagai tulangan tarik dalam perhitungan struktur.
Seri penghiasan lantai profil terbuka mencakup berbagai profil. Tabel di bawah mencantumkan parameter representatif untuk beberapa model utama.
| Tipe Profil | Lebar Terbuka (mm) | Lebar Efektif (mm) | Ketebalan Umum (mm) | Momen Inersia (cm⁴/m) | Modulus Bagian (cm³/m) | Tingkat Pemanfaatan Material |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8–1,5 | 106.6–214.1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Konsultasikan dengan Produsen | Konsultasikan dengan Produsen | 82% |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | Kira-kira. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8–1,5 | Konsultasikan dengan Produsen | Konsultasikan dengan Produsen | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91.62–142.01 | 23.46–38.98 | 69% |
Selama penuangan beton, penghiasan harus menopang beban konstruksi dengan menggunakan kekuatan dan kekakuannya sendiri. Untuk model YX60-263-790 yang terbuat dari baja Q345 dengan ketebalan 1,2 mm, bentang tak bersarang maksimum untuk pelat komposit kontinu tiga bentang setebal 120 mm adalah 2,65 m. Model YX51-250-750 setebal 0,8 mm memiliki rentang bentang 2,5–3,0 m.
Kemampuan unshored ini memungkinkan pemasangan secara bersamaan di beberapa lantai, memungkinkan penuangan beton secara bertahap dan rangkaian konstruksi keseluruhan yang lebih cepat.
Ketika dek baja dan beton bekerja secara komposit melalui emboss dan tiang geser, kapasitas menahan beban meningkat secara signifikan. Misalnya konfigurasi menggunakan YX60-263-790 (tebal 1,0 mm) dengan balok baja Q235 dan pelat beton C30 setebal 100 mm mempunyai kapasitas lentur sebesar 21,71 kN·m. Jika baja Q345 digunakan, kapasitasnya meningkat menjadi 29,77 kN·m. Nilai kapasitas untuk mutu beton lainnya, ketebalan pelat, dan mutu baja dapat dihitung menggunakan parameter ini.
Beberapa prosedur memerlukan perhatian selama instalasi. Ujung penghiasan harus disambungkan ke balok baja dengan las titik penetrasi penuh. Sambungan perantara menggunakan pengelasan stud through-deck. Lembaran yang berdekatan saling bertautan pada titik timbul menggunakan tang crimping khusus. Di area melengkung, pemotongan plasma disarankan untuk menjaga tepian tetap halus dan menjaga lapisan galvanis.
Desain aslinya menetapkan jarak las 305 mm, namun hal ini dapat dikurangi selama konstruksi untuk mencegah deformasi akibat lalu lintas pejalan kaki atau penuangan beton. Tulangan momen negatif juga harus dipasang pada bagian kantilever sesuai spesifikasi desain untuk mencegah retak.
1. Bekisting Permanen.Penghiasan menggantikan bekisting kayu tradisional, sehingga tidak perlu pemasangan, pengupasan, atau penopang. Hal ini mempercepat jadwal konstruksi.
2. Ringan dengan Kekuatan Tinggi.Konsumsi baja kira-kira 9–10 kg/m² untuk lembaran setebal 0,8 mm, dengan bentang optimal 2,5–3,5 m. Decking juga berfungsi sebagai penguat tarik pada sistem lantai komposit.
3. Konstruksi Berurutan yang Efisien.Panel dapat dipasang di beberapa lantai secara bersamaan, dan beton dapat dituangkan secara bertahap. Hal ini secara signifikan memperpendek jangka waktu proyek secara keseluruhan.
4. Perutean Utilitas yang Nyaman.Profil rusuk terbuka memungkinkan pemasangan saluran dan kabel secara langsung tanpa slotting atau penyaluran sekunder.
5. Ketahanan Korosi dan Daur Ulang.Lapisan galvanis memberikan pencegahan karat selama tahap konstruksi dan servis. Material baja dapat didaur ulang sepenuhnya pada akhir masa pakainya.
Untuk persyaratan bentang dan beban:Pilih profil dan ketebalan berdasarkan tabel bentang tidak berlantai dan perhitungan beban pelat komposit. Beban yang lebih berat atau bentang yang lebih panjang mungkin memerlukan panel yang lebih tebal atau mutu baja yang lebih tinggi.
Untuk perutean utilitas:Tulang rusuk yang terbuka memudahkan pemasangan saluran dan perkabelan, namun tata letaknya harus dikoordinasikan dengan penempatan tulangan untuk menghindari konflik.
Untuk area melengkung atau tidak beraturan:Pemotongan plasma lebih disukai daripada pemotongan untuk menjaga kualitas tepi dan integritas lapisan galvanis.
Selama pengelasan:Ikuti jarak las yang ditentukan untuk las titik dan tiang geser. Jarak yang lebih rapat dapat digunakan sementara untuk mencegah deformasi selama konstruksi, namun desain struktur harus dipatuhi untuk sambungan akhir.
1.Sistem lantai komposit untuk struktur baja bertingkat dan bertingkat tinggi.
2.Struktur lantai untuk pabrik industri dan gudang logistik.
3.Proyek lantai bentang besar, termasuk kompleks komersial dan bangunan parkir.
4.Proyek struktur baja yang memerlukan konstruksi cepat dan alur kerja bertahap.
Penghiasan profil tertutup umumnya menawarkan ketahanan api yang lebih baik karena rusuknya tertutup sepenuhnya dan beton mengelilingi baja lebih seluruhnya. Penghiasan dengan profil terbuka mungkin memerlukan tindakan tahan api tambahan, tergantung pada tingkat kebakaran proyek. Pengujian kebakaran harus ditinjau untuk setiap jenis profil.
Ya, banyak model profil terbuka dirancang untuk pemasangan tidak terikat dalam batas bentang yang ditentukan. Misalnya, YX60-263-790 dengan baja Q345 1,2 mm dapat merentang hingga 2,65 m tanpa penahan untuk pelat kontinu 120 mm tiga bentang. Selalu mengacu pada tabel bentang pabrikan dan perhitungan struktural proyek.
Kedua lapisan tersebut memberikan perlindungan terhadap korosi, namun lapisan Al-Zn biasanya menawarkan ketahanan yang lebih baik pada suhu tinggi dan lingkungan korosif tertentu. Pilihannya tergantung pada lingkungan proyek dan persyaratan umur layanan. Pelapisan Al-Zn sering kali dikhususkan untuk lingkungan pesisir atau industri.
Tulang rusuk yang terbuka memberikan ruang untuk menjalankan saluran dan kabel setelah beton mengeras. Hal ini menghilangkan kebutuhan untuk memotong saluran di pelat. Namun, tata letak utilitas harus direncanakan sebelum penuangan beton untuk menghindari gangguan pada tulangan.
Standar utama adalah GB/T 12755-2008 untuk lembaran baja berprofil. Desain struktural biasanya mengikuti GB 55004-2021 dan atlas standar nasional 05SG522. Sertifikat material dan laporan uji beban dapat diberikan berdasarkan permintaan.
Tianjin SENBO Building Materials Technology Co., Ltd. adalah produsen penghiasan lantai profil terbuka, penghiasan lantai penahan beban, penghiasan lantai komposit, dan produk selubung logam lainnya. Basis produksi kami terletak di Zona Pengembangan Ekonomi Jinghai, Tianjin, Cina, dilengkapi dengan jalur produksi otomatis dan proses pemeriksaan kualitas empat tahap. Untuk informasi lebih lanjut tentang pabrik kami, sertifikasi, kemampuan pengujian, dan referensi proyek, silakan kunjungiTentang Kamihalaman atauhubungi tim teknik kami.
