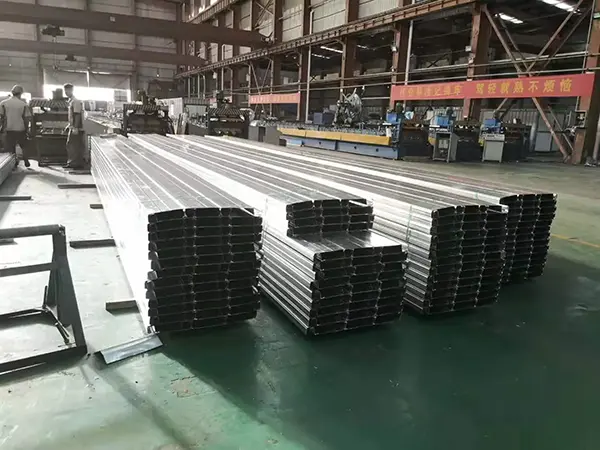

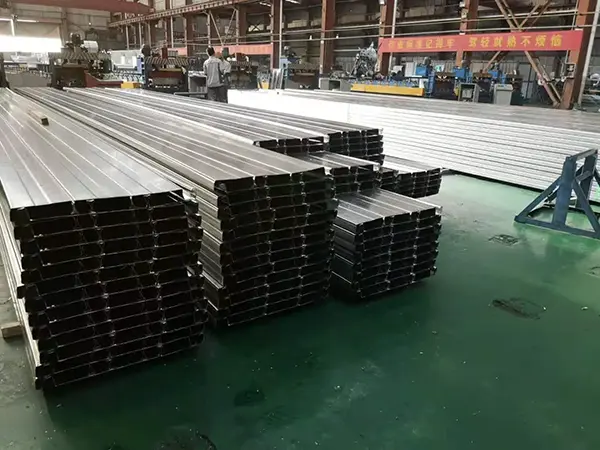

Decking Baja Profil Tertutup

Decking baja profil tertutup (juga dikenal sebagai lembaran baja berprofil tipe tertutup) adalah panel konstruksi bergelombang yang dibentuk pada suhu kamar dari kumparan baja galvanis hot-dip menggunakan garis pembentuk cold-roll multi-roller yang berkesinambungan. Perbedaan utamanya dari penghiasan profil terbuka adalah bagian bawah alur rusuk tertutup rapat, menciptakan rongga berongga berbentuk baji atau trapesium tertutup.

Bahan Bangunan SENBOmemasok penghiasan baja profil tertutup sebagai bagian dari rangkaian sistem lantai kompositnya. Panel ini banyak digunakan pada bangunan berbingkai baja yang memerlukan ketahanan terhadap api, lampu sorot datar, dan konstruksi yang efisien sebagai persyaratan utama.

Fitur Struktural

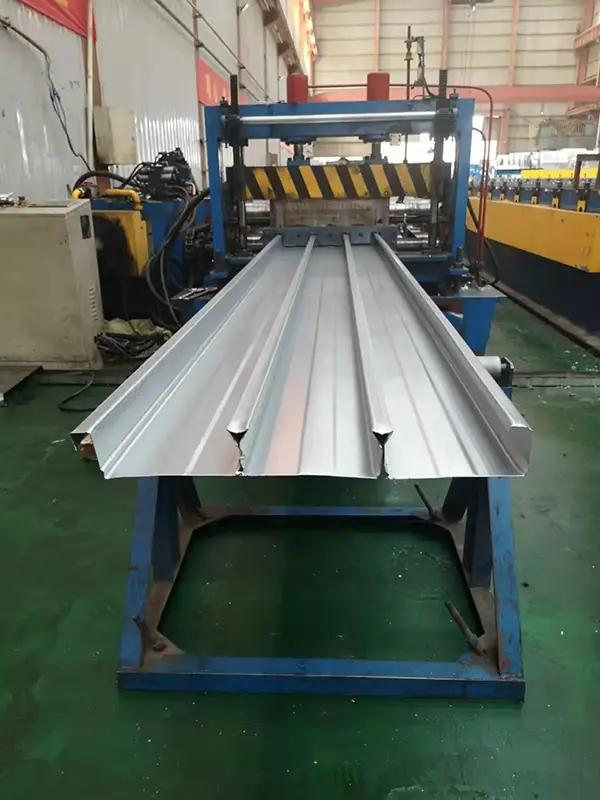

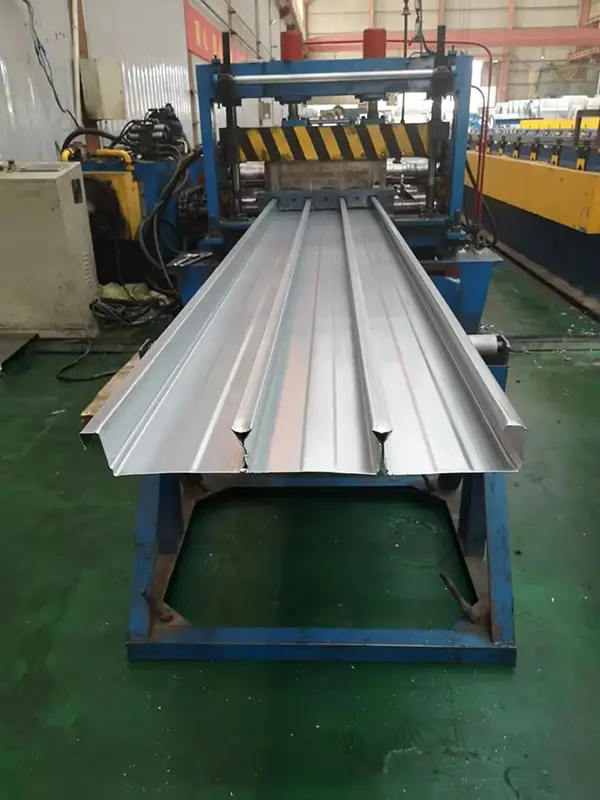

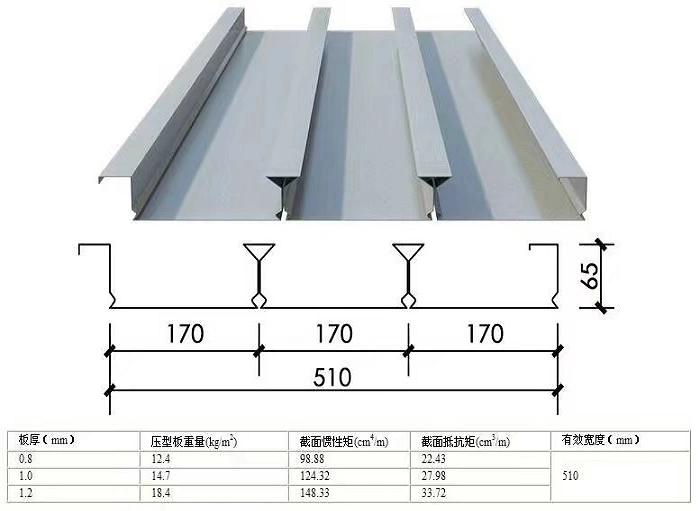

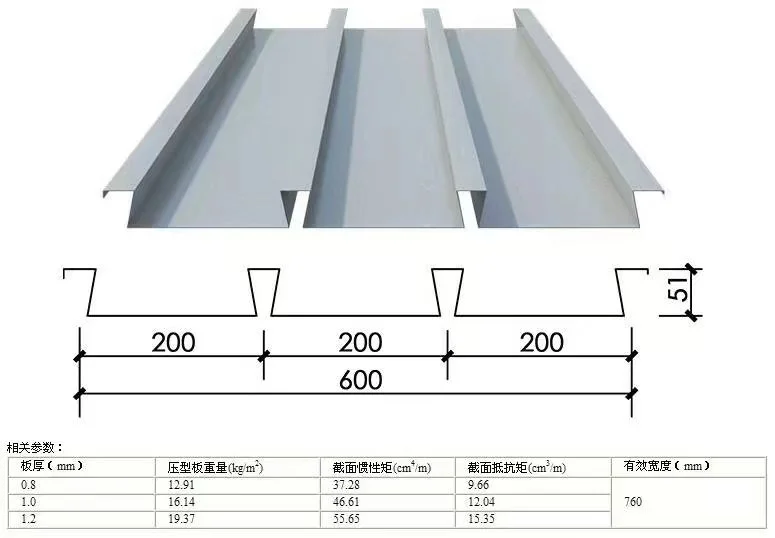

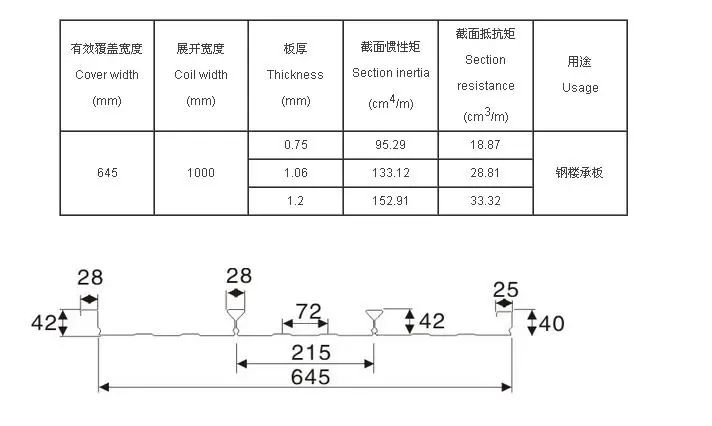

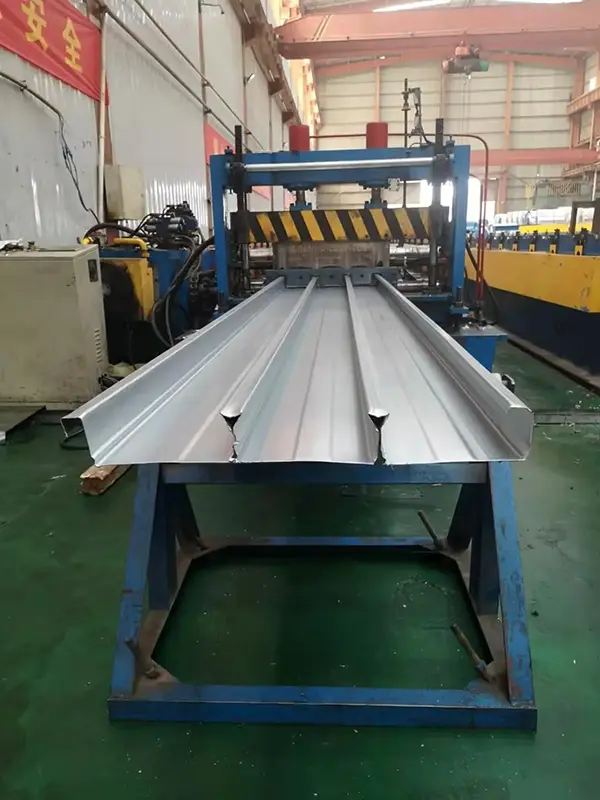

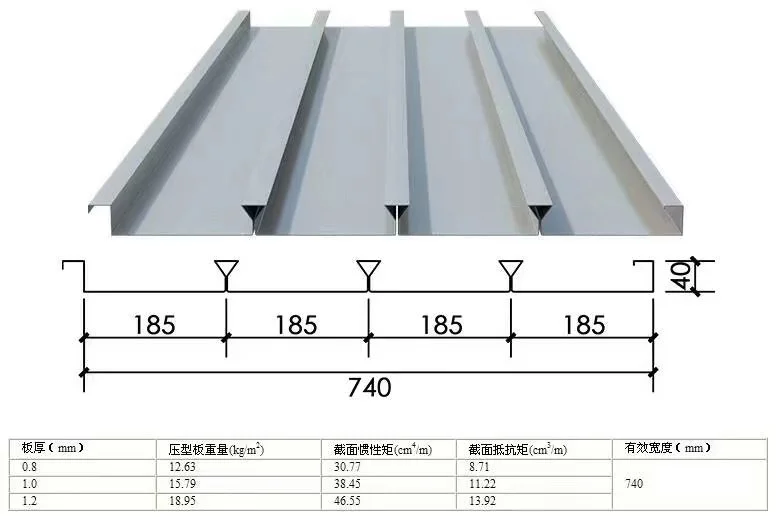

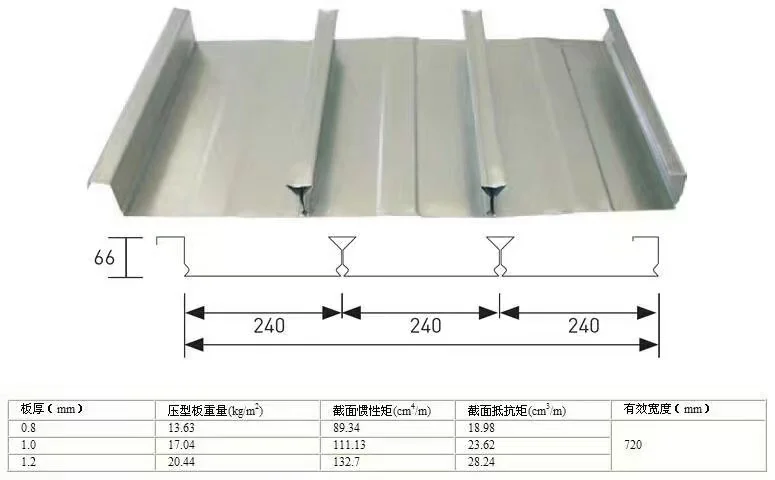

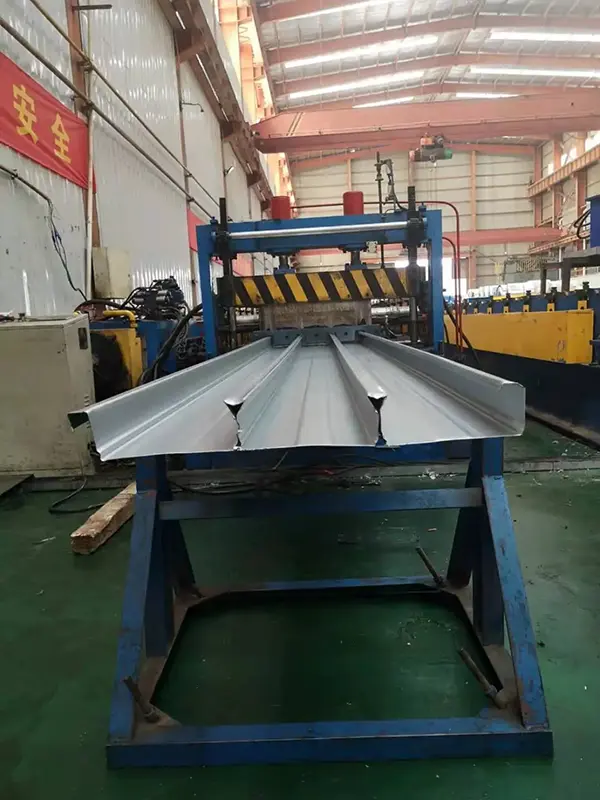

Decking dibentuk dari lembaran baja dengan lebar tetap melalui proses pembentukan cold-roll multi-pass yang terintegrasi. Hal ini menciptakan tepi vertikal yang saling bertautan di kedua sisi dan serangkaian rusuk segitiga terbalik atau trapesium dengan bagian bawah tertutup. Mengambil contoh model YX65-185-555: tinggi rusuk 65 mm, lebar gelombang 185 mm, dan lebar cakupan efektif 555 mm. Untuk model YXB48-200-600, tinggi rusuk 48 mm, tinggi gelombang 200 mm, dan lebar efektif 600 mm. Model lain yang ditingkatkan memiliki tinggi rusuk 68 mm, tinggi gelombang 196 mm, dan profil segitiga terbalik dengan lebar 36 mm dan tinggi 31 mm.

Bahan Dasar dan Proses Pembuatannya

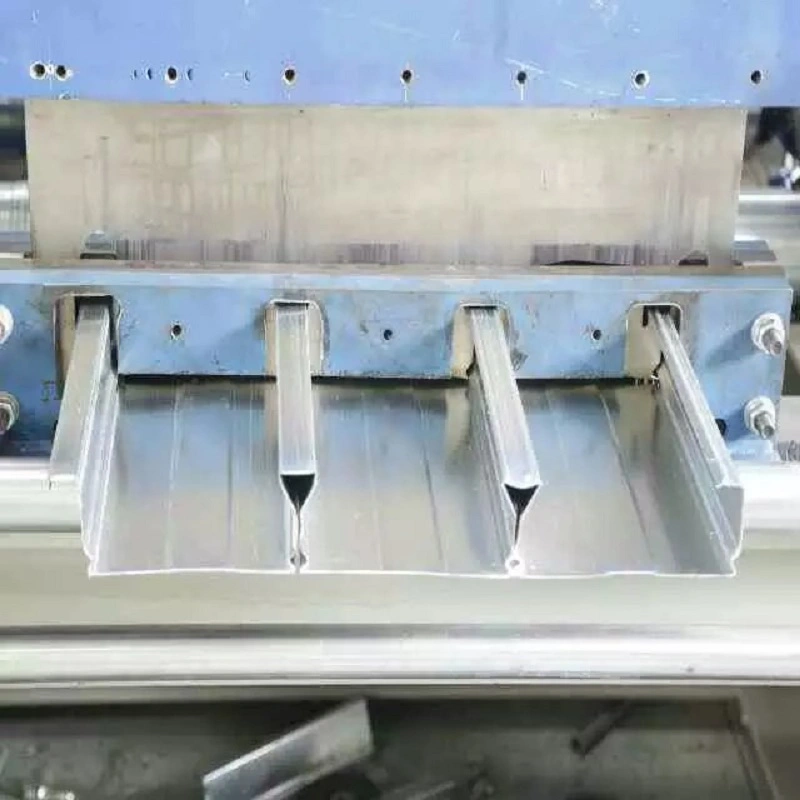

Bahan dasarnya terdiri dari kumparan baja galvanis hot-dip dengan lebar kurang lebih 1000–1250 mm. Bahannya mencakup grade seperti Q235, Q345, atau SGC490, dengan ketebalan berkisar antara 0,7 mm hingga 1,5 mm. Berat galvanisasi dua sisi biasanya 80–275 g/m², meskipun dapat disesuaikan hingga 600 g/m² untuk kebutuhan khusus. Profil rusuk tertutup dibentuk menggunakan proses pembengkokan dingin dan deformasi terbalik khusus; ini memanfaatkan deformasi elastoplastik lembaran baja dan karakteristik pegas untuk menutup bukaan bawah secara otomatis. Karena tidak perlu membuat lubang di area penahan beban, ketahanan terhadap korosi dan kekakuan keseluruhan panel tetap terjaga. Produk ini mematuhi standar nasional GB/T 12755-2008, "Lembaran Baja Berprofil untuk Bangunan".

Verifikasi Kinerja Aktual

1. Aksi Komposit dan Kapasitas Penahan Beban—Rusuk Panel Terbungkus Sepenuhnya dalam Beton

Keuntungan inti penghiasan lantai tipe tertutup dibandingkan penghiasan tipe terbuka terletak pada desain rusuknya yang tertutup. Setelah beton dituang, rusuk panel terbungkus seluruhnya dalam beton, menciptakan efek ikatan serupa dengan tulangan pada pelat cor di tempat. Hal ini memungkinkan kekuatan masing-masing material baja dan beton dimanfaatkan sepenuhnya, sehingga menghasilkan aksi komposit yang sebenarnya. Titik tengah bagian penghiasan rusuk tertutup terletak kira-kira 16 mm dari bagian bawah panel. Saat menganalisis daya dukung struktur pelat komposit menggunakan teori plastis, lengan tuas internal antara pusat gaya tekan beton dan pusat gaya tarik baja lebih besar, dan kekuatan material dimanfaatkan lebih maksimal; akibatnya, pelat komposit rusuk tertutup menawarkan kapasitas menahan beban struktural yang lebih tinggi atau faktor keamanan yang lebih tinggi.

2. Tahan Api – Tidak Diperlukan Lapisan Tahan Api

Uji ketahanan api telah memverifikasi bahwa pelat komposit baja-beton berprofil rusuk tertutup menunjukkan penyerapan panas dan ketahanan api yang sangat baik dalam kondisi kenaikan suhu standar, sehingga memenuhi persyaratan peringkat api (1,5 jam) untuk pelat lantai bangunan Kelas I. Karena desain tulang rusuk tertutup sepenuhnya membungkus lembaran baja dalam beton, mencegah paparan panas langsung ke baja, pelat ini umumnya memenuhi standar keselamatan kebakaran gedung bertingkat tinggi tanpa memerlukan lapisan semprotan tahan api tambahan. Karakteristik ini menghemat biaya material dan menghindari pencemaran lingkungan selama konstruksi.

3. Bagian Bawah Datar dan Finishing Mudah – Pemanfaatan Ketinggian Jernih Tinggi

Bagian bawah pelat rusuk tertutup berbentuk datar dengan jaring yang dipasang rapat, memungkinkan penyelesaian langit-langit yang fleksibel berdasarkan kebutuhan arsitektural: permukaannya dapat dicat semprot untuk membuat langit-langit bergaya beralur, dilapisi skim dan dicat dengan pelapis berbahan dasar air untuk langit-langit datar yang halus, atau langsung ditutup dengan kain dinding atau kertas dinding. Sistem suspensi berbasis slot unik pada pelat memfasilitasi pemasangan plafon gantung. Selain itu, desain pelat komposit memungkinkan pengurangan ketebalan pelat, sehingga meningkatkan tinggi langit-langit bersih bangunan.

4. Konstruksi Efisien – Penghematan Baja Tulangan

Selama konstruksi, penempatan satu batang tulangan tarik bawah di dalam masing-masing palung rusuk memenuhi persyaratan penahan beban struktural, sehingga mengurangi penggunaan baja dibandingkan metode tradisional. Ketika beban tingkat atas sedang, pelat rusuk tertutup dapat sepenuhnya menggantikan lapisan tulangan bawah; hal ini mengurangi fabrikasi baja di lokasi dan intensitas tenaga kerja sekaligus mempercepat kecepatan konstruksi. Karena desain badan rusuk tertutup, beton dapat dituang tanpa memerlukan pelat penutup ujung. Pemasangan melibatkan peletakan panel sesuai dengan tata letak desain bernomor dan mengelasnya ke balok baja, setelah itu langkah konstruksi selanjutnya dapat segera dilanjutkan.

Ikhtisar Spesifikasi Utama

Keuntungan Utama

Aksi Gabungan Sejati:Desain rusuk tertutup sepenuhnya membungkus rusuk dalam beton—bertindak seperti tulangan pada pelat yang dicor di tempat—memungkinkan sinergi baja-beton dan menghasilkan kapasitas dukung beban dan faktor keamanan yang lebih tinggi.

Ketahanan Api Yang Sangat Baik:Memenuhi persyaratan ketahanan api pelat lantai bangunan Kelas I (1,5 jam) tanpa memerlukan lapisan tahan api yang disemprotkan, sehingga menawarkan penghematan biaya dan manfaat lingkungan.

Finishing Bagian Bawah Datar & Fleksibel:Bagian bawah yang datar dan estetis memungkinkan penyemprotan langsung, pelapisan skim, atau pemasangan plafon gantung, memenuhi beragam kebutuhan estetika arsitektur; itu juga mengurangi ketebalan pelat, sehingga meningkatkan ketinggian langit-langit yang jelas.

Penghematan Rebar & Konstruksi Efisien:Tulangan tarik dapat dikonfigurasikan berdasarkan jarak rusuk untuk menggantikan tulangan lapisan bawah, sehingga mengurangi fabrikasi tulangan di lokasi dan mempercepat kemajuan konstruksi.

Ketahanan Korosi & Integritas Struktural:Proses pembentukan tertutup menghilangkan kebutuhan untuk melubangi area penahan beban, menjaga integritas lapisan galvanis dan memberikan ketahanan korosi yang unggul dibandingkan dengan dek berusuk terbuka.

Aplikasi

Sistem lantai komposit untuk struktur baja bertingkat tinggi dan super tinggi.

Bangunan publik berukuran besar seperti stadion, terminal bandara, stasiun kereta api, gedung konser, dan teater besar.

Fasilitas industri dan komersial termasuk pembangkit listrik, lokasi produksi peralatan listrik, supermarket besar, dan pusat logistik.

Proyek struktur baja dengan persyaratan ketat mengenai peringkat ketahanan api dan penyelesaian estetika bagian bawah pelat.

Mengapa Memilih Dek Lantai Profil Tertutup?

Apakah Anda memilih solusi lantai untuk gedung bertingkat tinggi atau proyek struktur baja bentang besar? Dek lantai profil tertutup menampilkan desain rusuk tertutup yang menghasilkan aksi komposit sesungguhnya antara baja dan beton. Uji ketahanan api telah memverifikasi bahwa produk ini dapat mencapai tingkat ketahanan api 1,5 jam tanpa memerlukan lapisan tahan api. Selain itu, bagian bawah yang rata memudahkan penyelesaian akhir, ketebalan pelat berkurang, dan konsumsi baja tulangan diminimalkan. Profil umum—seperti YX65-185-555 dan YXB48-200-600—telah terbukti efektif di berbagai gedung bertingkat, stadion, dan bandara, menawarkan kapasitas dukung beban yang tinggi, ketahanan api yang andal, dan konstruksi yang efisien. Mereka memberikan solusi lantai yang telah teruji waktu untuk proyek struktur baja Anda.

Pertanyaan yang Sering Diajukan

1. Bagaimana penghiasan profil tertutup mencapai aksi komposit tanpa emboss mekanis?

Tulang rusuk yang tertutup itu sendiri berfungsi sebagai kunci mekanis. Setelah beton mengisi rongga yang tertutup dan mengeras, baja dan beton saling bertautan secara alami, mirip dengan bagaimana tulangan yang mengalami deformasi terikat dengan beton. Saling mengunci geometris ini cukup untuk tindakan gabungan di sebagian besar desain.

2. Apakah bagian bawah bisa dibiarkan terbuka tanpa finishing tambahan?

Ya. Bagian bawah yang rata sering kali dibiarkan terbuka setelah dicat. Lukisan semprot menciptakan efek langit-langit beralur bertekstur, sedangkan lapisan skim menghasilkan permukaan halus. Pilihannya tergantung pada tujuan arsitektural dan tingkat penyelesaian yang diinginkan.

3. Berapa bentang maksimum yang tidak berlantai untuk penghiasan profil tertutup?

Kemampuan bentang tak berlantai tergantung pada profil, tebal, mutu baja, dan tebal pelat beton. Berbeda dengan penghiasan profil terbuka, penghiasan profil tertutup sering kali mempunyai karakteristik bentang yang berbeda karena geometrinya yang tertutup. Selalu mengacu pada tabel bentang pabrikan dan konfirmasikan dengan insinyur struktur.

4. Apakah tulangan bawah tambahan selalu diperlukan?

Tidak selalu. Untuk beban sedang, decking rusuk tertutup itu sendiri dapat memberikan kapasitas tarik yang cukup, sehingga menghilangkan kebutuhan akan tulangan bagian bawah. Untuk beban yang lebih berat atau bentang yang lebih panjang, sebuah batang kecil di setiap rib trough dapat ditentukan. Desain struktural menentukan persyaratan pastinya.

5. Bagaimana pengaruh lapisan galvanis terhadap ikatan komposit?
