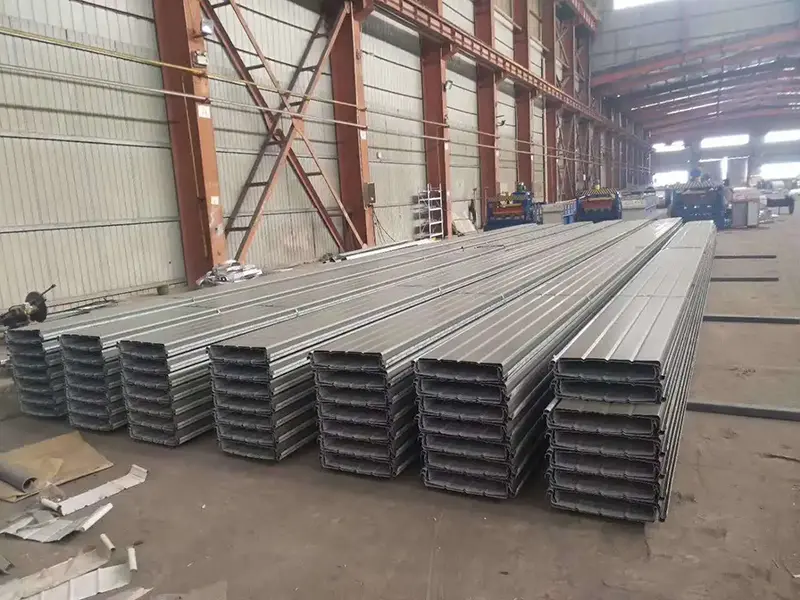

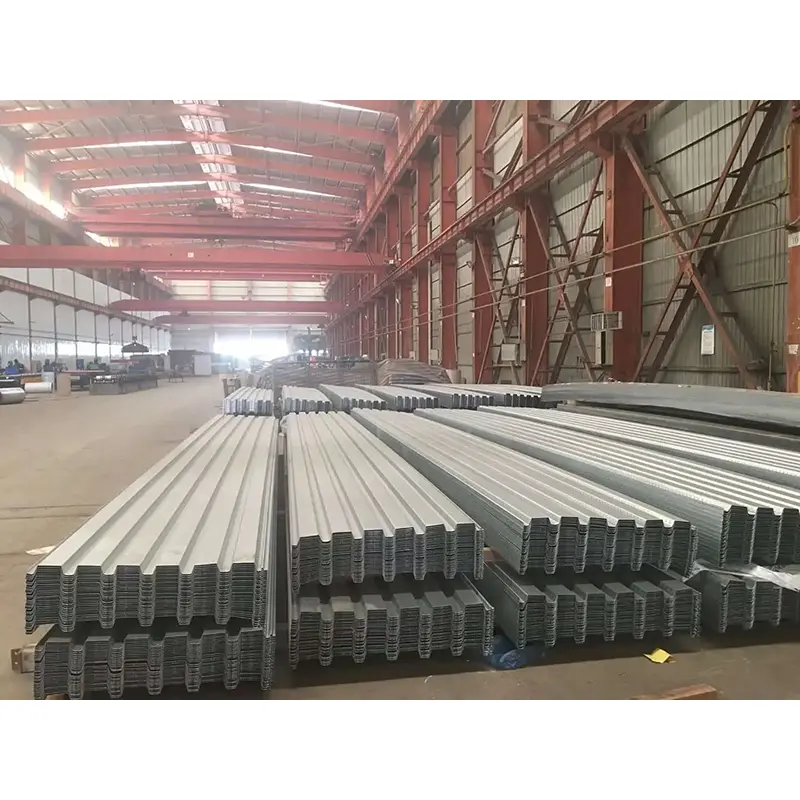

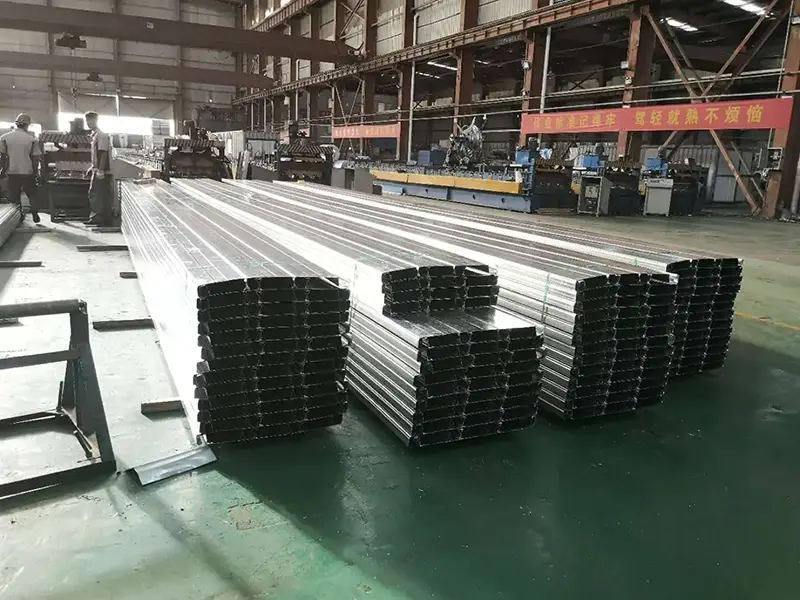

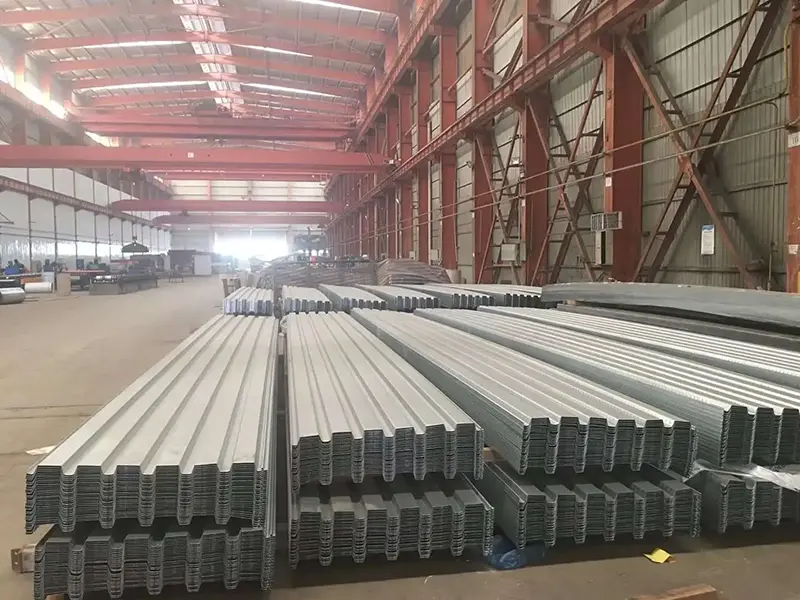

Penghiasan lantai penahan beban, juga dikenal sebagai penghiasan lantai baja atau penghiasan baja berprofil, adalah komponen konstruksi canai dingin yang terbuat dari lembaran baja galvanis. Penampang bergelombangnya berbentuk V, U, atau trapesium, tergantung profilnya.Bahan Bangunan SENBOmemasok panel-panel ini sebagai bagian dari rangkaian produk struktur baja, menawarkan opsi profil terbuka dan profil tertutup untuk sistem lantai komposit.
Selama konstruksi, panel bertindak sebagai bekisting permanen. Setelah beton mengeras, beton tersebut berfungsi sebagai tulangan tarik di bagian bawah pelat. Fungsi ganda inilah yang menjadikan sistem ini efisien secara struktural dan ekonomis.
Dek profil terbuka, seperti YX76-305-915 dan YX75-300-880, dilengkapi rusuk dengan bagian atas terbuka. Desain ini memudahkan penempatan batang penguat dan rute jalur utilitas di lokasi. Model profil tertutup, termasuk YX60-263-790 dan YXB65-185-555, mengambil pendekatan sebaliknya: rusuknya tertutup sepenuhnya, menghasilkan bagian bawah yang rata dan ketahanan terhadap api yang lebih baik.

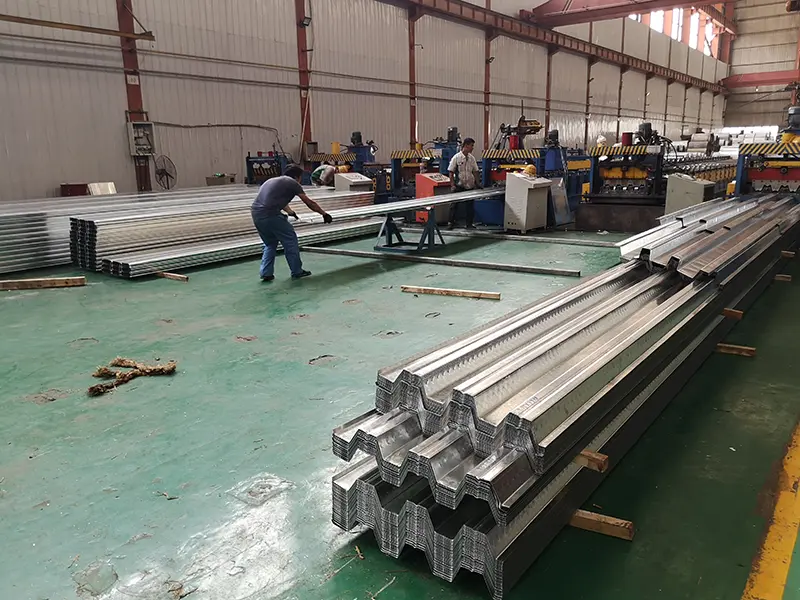

Sedangkan untuk bahan dasar, digunakan kumparan baja galvanis hot-dip dengan grade seperti DX51D+Z, Q235, dan Q345. Berat lapisan seng dapat disesuaikan dari 40 hingga 600 g/m² untuk memenuhi kebutuhan anti-korosi tertentu. Proses pembentukan gulungan 21 tahap membentuk panel, dengan panjang yang disesuaikan per proyek. Kru instalasi biasanya dapat mencakup area seluas 2.000–3.000 m² per hari.
Untuk membentuk sistem struktural yang terintegrasi, panel-panel dilas ke balok baja melalui dek menggunakan tiang geser, sementara panel-panel yang berdekatan saling bertautan dengan alat penjepit khusus.
Ambil dek profil terbuka YX75-300-880 sebagai contoh. Dengan tinggi rusuk 75 mm, jarak rusuk 300 mm, dan lebar efektif 880 mm, versi tebal 1,0 mm menghasilkan momen inersia 135 cm⁴/m. Kapasitas beban tahap konstruksi adalah 3,2 kN/m², dan kapasitas ultimit pelat komposit mencapai 8,5 kN/m². Ketika ketebalan bertambah menjadi 1,2 mm, momen inersia meningkat menjadi 190 cm⁴/m, mendorong kapasitas ultimat menjadi 12,0 kN/m².
Model YX51-342-1025 menceritakan kisah serupa. Tingkat pemanfaatan materialnya mencapai 82%, dan panel 1,0 mm memberikan momen inersia sebesar 63,50 cm⁴/m dengan modulus penampang 20,13 cm³/m.
Kekuatan hasil dapat disesuaikan dalam rentang yang luas, dari 235 MPa hingga 550 MPa, dengan kekuatan tarik utama antara 340 dan 700 MPa. Di bawah pembebanan dinamis, umur kelelahan mencapai 2 juta siklus, sebagaimana ditentukan dalam EU EN1993-1-3. Dalam pengujian semprotan garam, panel galvanis bertahan hingga 2.000 jam tanpa muncul karat merah, yang berarti masa pakai melebihi 25 tahun di lingkungan pesisir.
Bagian setinggi rusuk 51 mm telah mengalami simulasi dinamika fluida untuk mengoptimalkan bentuknya. Dengan pelat beton 120 mm, ia mencapai kapasitas menahan beban vertikal sebesar 3,5 kN/m² dan menawarkan kekakuan lentur 42% lebih besar dibandingkan desain rusuk 35 mm yang sebanding. Analisis elemen hingga lebih lanjut menegaskan koefisien keseragaman perpindahan beban sebesar 0,92 untuk bagian rib pitch 233 mm, membantu menghindari konsentrasi tegangan 25% yang sering terlihat pada penghiasan konvensional.
Kinerja seismik juga tidak diabaikan. Model yang dipilih memenuhi persyaratan desain untuk zona Intensitas 8. Pengujian kebakaran juga telah dilakukan: produk profil tertutup memenuhi persyaratan peringkat api tanpa perlu menggunakan bahan tahan api yang disemprotkan.
Tabel di bawah ini merangkum parameter produksi standar. Kustomisasi tersedia untuk kebutuhan proyek tertentu.
| Metrik Kinerja | Parameter/Spesifikasi | Catatan |
|---|---|---|
| Kelas Bahan Dasar | DX51D+Z, Q235, Q345 | Lembaran baja galvanis hot-dip |
| Ketebalan Umum | 0,7–1,5 mm | Tergantung pada jenis profil dan persyaratan beban |
| Kekuatan Hasil | 235–550 MPa | Dapat disesuaikan |
| Lapisan Seng Dua Sisi | 40–600 gram/m² | Lapisan seng yang tinggi memerlukan penyesuaian |
| Klasifikasi Profil | Terbuka / Tertutup | Lihat spesifikasi model utama di bawah |
| Lebar Efektif | 600–1025 mm | Tergantung pada jenis profil |
| Efisiensi Instalasi | 2000–3000 m²/hari | Kapasitas instalasi harian |
| Kehidupan Pelayanan Desain | ≥25 tahun | Wilayah pesisir |
| Tipe Profil | Tinggi Tulang Rusuk (mm) | Lebar Efektif (mm) | Tingkat Pemanfaatan Material | Ketebalan Umum (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8–1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8–1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Fungsi Ganda.Satu produk memiliki dua tujuan: bekisting permanen selama konstruksi, dan tulangan tarik setelah pelat siap digunakan. Hal ini secara alami mengurangi konsumsi baja secara keseluruhan.
2. Efisiensi Konstruksi.Beberapa lantai dapat dipasang secara bersamaan, dengan beton dituangkan secara bertahap. Cakupan pemasangan harian sebesar 2.000–3.000 m² membuat proyek berjalan cepat.
3. Sifat Mekanik yang Dapat Diverifikasi.Kekuatan luluh dapat disesuaikan dari 235 hingga 550 MPa, dan kapasitas beban pelat komposit telah dikonfirmasi melalui pengujian. Berbagai spesifikasi model tersedia untuk dipilih.
4. Ketahanan Korosi.Dengan tingkat galvanisasi yang dapat disesuaikan mulai dari 40 hingga 600 g/m² dan ketahanan terhadap semprotan garam hingga 2.000 jam, panel ini memberikan masa pakai lebih dari 25 tahun bahkan di wilayah pesisir.
5. Fleksibilitas Profil.Profil rusuk terbuka menyederhanakan penempatan tulangan dan perutean utilitas, sedangkan profil rusuk tertutup menawarkan bagian bawah yang rata dan ketahanan terhadap api yang lebih baik. Pilihan yang tepat tergantung pada prioritas proyek.
Untuk penghiasan profil terbuka:Jenis ini bekerja dengan baik ketika diperlukan penempatan tulangan di lokasi atau perutean utilitas di dalam tulang rusuk. Ingatlah bahwa tindakan pengamanan api tambahan mungkin diperlukan, tergantung pada tingkat kebakaran proyek.
Untuk penghiasan profil tertutup:Jika bagian bawah yang datar diinginkan untuk pemasangan di langit-langit, atau jika tujuannya adalah untuk menghindari lapisan tahan api yang diaplikasikan dengan semprotan, model profil tertutup lebih cocok.
Untuk lingkungan pesisir atau korosif:Lapisan seng yang lebih berat, hingga 600 g/m², harus ditentukan. Laporan pengujian semprotan garam tersedia berdasarkan permintaan untuk memverifikasi kinerja.
Selama instalasi:Kancing geser harus dilas melalui dek ke dalam balok baja sesuai dengan pola dan jarak tepi yang ditentukan. Panel-panel yang bersebelahan harus dikunci rapat dengan alat penjepit, dan penyangga sementara harus diverifikasi selama penuangan beton untuk mengendalikan defleksi.
1.Struktur baja bertingkat tinggi dan super tinggi memerlukan sistem lantai dan atap yang andal, dan dek penahan beban sesuai dengan peran tersebut.
2.Bangunan umum berukuran besar, termasuk stadion dan terminal bandara, mendapat manfaat dari efisiensi struktural sistem.
3.Gudang logistik dan pabrik industri sering menggunakan panel ini untuk platform dan lantai pengoperasian.
4.Setiap proyek struktur baja dengan jadwal ketat dan alur kerja bertahap dapat memanfaatkan pemasangan cepat yang ditawarkan sistem ini.
Penghiasan profil terbuka membuat bagian atas rusuknya terbuka, sehingga menyederhanakan penempatan tulangan dan pemasangan utilitas. Penghiasan profil tertutup menutupi rusuk sepenuhnya, menghasilkan bagian bawah yang rata dan biasanya lebih tahan api tanpa lapisan semprotan. Pemilihannya tergantung pada kebutuhan struktural, kebakaran, dan arsitektur.
Hal ini terutama bergantung pada paparan lingkungan. Aplikasi interior biasanya menggunakan lapisan standar 120–275 g/m². Lingkungan pesisir atau lingkungan yang sangat korosif memerlukan lapisan yang lebih berat, hingga 600 g/m². Kami dapat membantu menentukan spesifikasi yang sesuai setelah kondisi proyek diketahui.
Tulang rusuk yang lebih tinggi, misalnya 75 mm, memberikan kekakuan dan kapasitas beban yang lebih besar, sehingga memungkinkan bentang yang lebih panjang atau beban yang lebih berat. Tulang rusuk yang lebih rendah, sekitar 51 mm, berfungsi dengan baik untuk bentang yang lebih pendek dan beban yang lebih ringan. Perhitungan struktur harus selalu dilakukan untuk memastikan profil dan ketebalan yang optimal.
Hal ini tergantung pada profil panel, ketebalan, bentang, dan beban konstruksi. Beberapa konfigurasi dirancang untuk pemasangan tanpa penopang hingga bentang tertentu. Tabel bentang pabrikan harus dikonsultasikan, dan insinyur struktur harus memverifikasi urutan konstruksi.
Referensi utamanya adalah GB 55004-2021 (kode wajib untuk struktur komposit) dan atlas standar nasional 05SG522. Untuk desain kelelahan dan bentuk dingin, EN1993-1-3 sering dikutip. Sertifikat material dan laporan pengujian dapat diberikan berdasarkan permintaan.
Tianjin SENBO Building Materials Technology Co., Ltd. adalah produsen penghiasan lantai penahan beban, penghiasan lantai komposit, panel atap jahitan berdiri, dan produk selubung logam lainnya. Basis produksi kami terletak di Zona Pengembangan Ekonomi Jinghai, Tianjin, Cina, dilengkapi dengan jalur produksi otomatis dan proses pemeriksaan kualitas empat tahap. Untuk informasi lebih lanjut tentang pabrik kami, sertifikasi, kemampuan pengujian, dan referensi proyek, silakan kunjungiTentang Kamihalaman atauhubungi tim teknik kami.
