Bahan Bangunan SENBOmemasok penghiasan lantai komposit sebagai bagian dari rangkaian produk struktur bajanya. Lembaran baja berprofil ini berfungsi sebagai bekisting permanen selama konstruksi dan sebagai tulangan tarik selama tahap servis, bekerja sama dengan beton untuk membentuk sistem lantai yang terintegrasi.
Pelat lantai komposit, juga dikenal sebagai penghiasan lantai, adalah sistem lantai modern yang dibuat dengan meletakkan lembaran baja berprofil langsung ke balok baja dan menghubungkannya melalui pengelasan stud melalui dek. Hal ini menciptakan sistem yang bertindak sebagai unit terintegrasi untuk menahan beban dan deformasi.
Prinsip teknisnya bergantung pada peran berbeda yang dimainkan oleh baja dan beton selama tahap konstruksi dan pelayanan.
Tahap Konstruksi:Lembaran baja berprofil berfungsi sebagai bekisting permanen, menopang berat sendiri beton basah dan beban hidup konstruksi. Ini menyediakan platform kerja yang kokoh dan memfasilitasi operasi pengecoran bertingkat dan berurutan.
Fase Layanan:Lembaran baja berprofil berfungsi sebagai tulangan tarik di bagian bawah pelat, bekerja sama dengan beton untuk menopang beban servis. Hal ini mengurangi volume tulangan dan beton konvensional yang dibutuhkan.

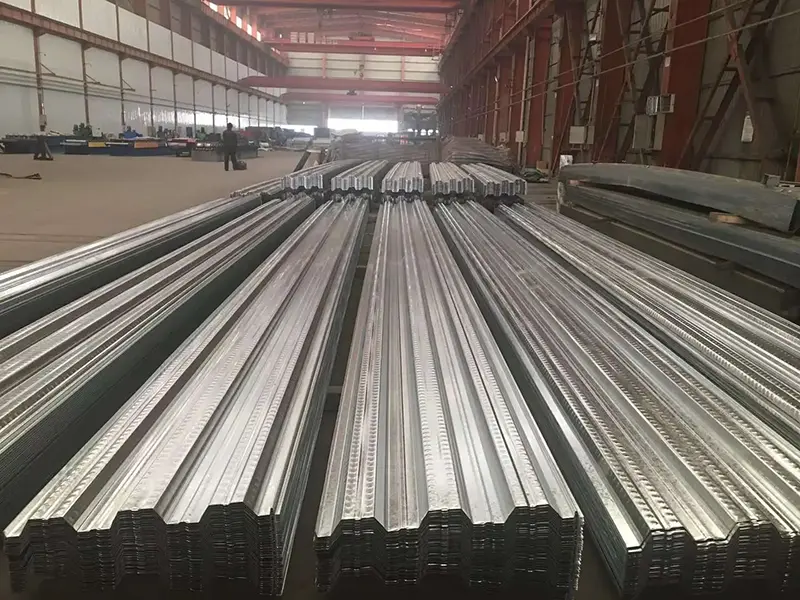

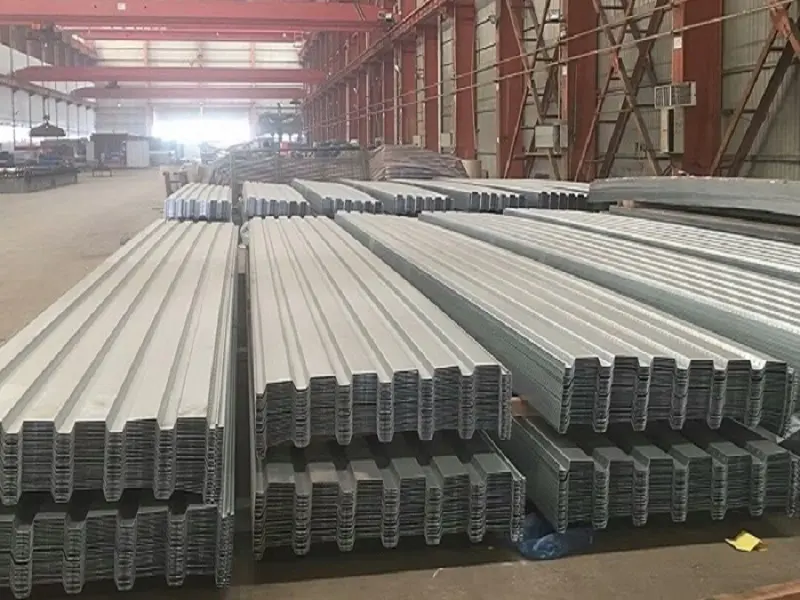

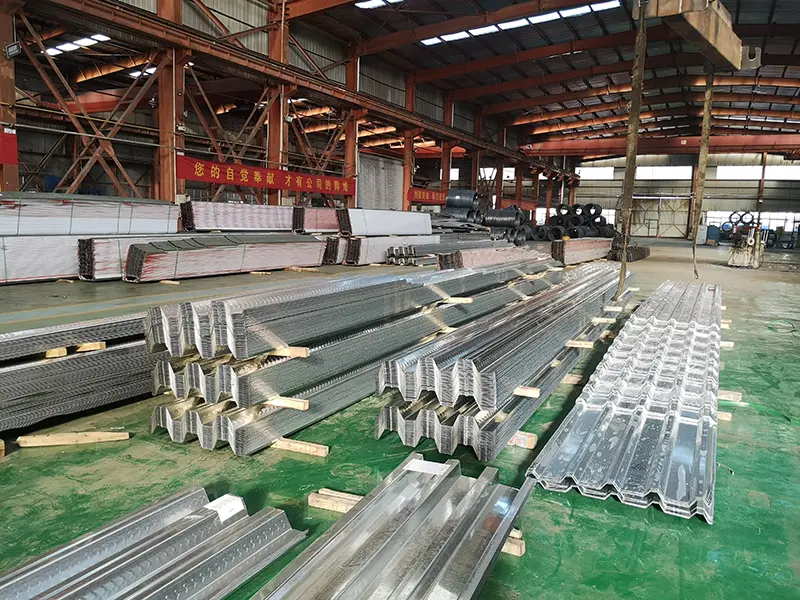

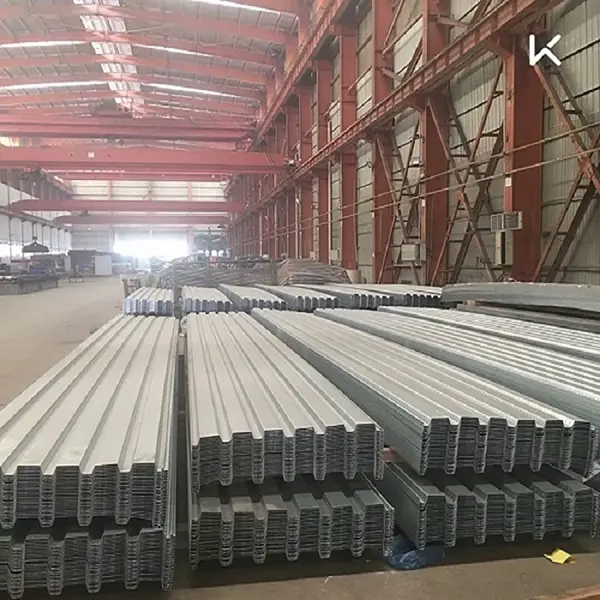

Berdasarkan profil penampang lembaran baja, pelat lantai komposit dikategorikan menjadi tiga jenis: profil rusuk terbuka, rusuk tertutup, dan profil masuk kembali (atau rusuk terbatas).

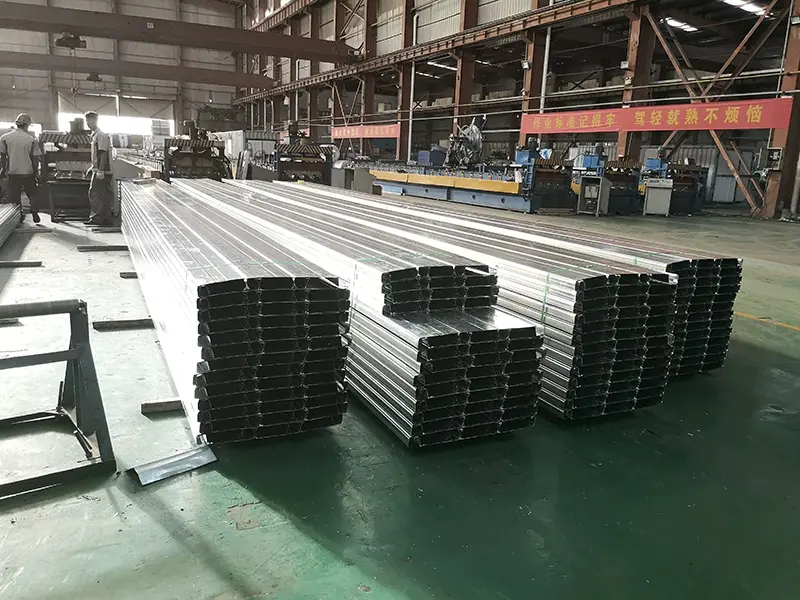

Untuk produk profil tertutup, seperti model YXB48-200-600 dan YXB65-185-555, desain rusuk tertutup membungkus seluruh rusuk dalam beton. Fungsinya mirip dengan tulangan pada pelat yang dicor di tempat, memaksimalkan sifat struktural masing-masing baja dan beton sekaligus menawarkan ketahanan api yang unggul.
Konstruksi pelat lantai komposit harus memenuhi persyaratan dasar berikut sesuai dengan standar nasional dan kode industri.
| Indikator Kinerja | Parameter/Spesifikasi | Catatan / Dasar Standar |
|---|---|---|
| Bahan Dasar | Q235, Q345, dll. | Kumparan baja galvanis hot-dip |
| Ketebalan Umum | 0,7–1,5 mm | Tergantung pada jenis profil dan persyaratan beban |
| Lapisan Galvanis | ≥120 g/m² (kedua sisi) | Memenuhi persyaratan anti karat untuk masa pakai |
| Contoh Profil | YXB48-200-600, YXB65-185-555, dll. | Jenis profil tertutup arus utama |
| Lebar Efektif | 600–762mm | Tergantung pada jenis profil |
| Kekuatan Hasil | 235–345 MPa | Bahan Q235/Q345 |
| Lebar Tulang Rusuk/Alur | ≥50mm | Persyaratan untuk penuangan beton |
| Ketebalan Pelat Total | ≥90mm | Penutup beton di atas lembaran baja berprofil ≥50 mm |
| Standar yang Berlaku | GB 55004-2021; 05SG522 | Kode wajib untuk struktur komposit; atlas standar nasional |
Pelat lantai komposit selaras dengan kebutuhan konstruksi cepat struktur baja primer. Setelah dipasang, lembaran baja yang diprofilkan berfungsi sebagai platform kerja langsung, memungkinkan alur kerja konstruksi berurutan yang memungkinkan pemasangan simultan di beberapa lantai dan penuangan beton secara bertahap. Dalam aplikasi bangunan super tinggi, karakteristik ini mendukung pengendalian efektif terhadap jadwal konstruksi secara keseluruhan.
Diuji oleh Pusat Nasional untuk Pengawasan Kualitas dan Inspeksi Sistem Pemadam Kebakaran Tetap dan Komponen Tahan Api, dek lantai komposit profil tertutup memenuhi persyaratan peringkat ketahanan api tanpa memerlukan semprotan tahan api dalam konfigurasi tertentu. Menurut Kode Teknis untuk Proteksi Kebakaran pada Struktur Baja (GB 51249-2017), jika dek lantai komposit memenuhi persyaratan verifikasi ketahanan api dengan memperhitungkan efek membran, tidak diperlukan tindakan proteksi kebakaran tambahan. Efek membran di bawah deformasi besar memungkinkan dek memanfaatkan potensi ketahanan api yang melekat.
Desain rusuk tertutup memastikan rusuk dek baja sepenuhnya terbungkus dalam beton, mirip dengan tulangan pada pelat yang dicor di tempat. Hal ini memaksimalkan sifat masing-masing baja dan beton dalam sistem perkuatan struktural. Pengujian eksperimental menegaskan bahwa dek lantai profil tertutup memiliki kapasitas menahan beban dan ketahanan geser yang lebih unggul dibandingkan dengan sistem profil terbuka.
Dek lantai komposit menggunakan lembaran baja berprofil sebagai bekisting permanen, menghilangkan proses pemasangan, pengupasan, dan penopang yang terkait dengan bekisting kayu tradisional. Selama fase servis, ini berfungsi sebagai tulangan tarik bawah, sehingga mengurangi jumlah keseluruhan tulangan yang dibutuhkan. Timbul pada permukaan dek menciptakan ikatan yang kuat dengan beton, dan penambahan rusuk kaku memastikan sistem menghasilkan kapasitas menahan beban yang tinggi.
1. Bekisting Permanen tanpa Pengupasan.Terpal baja berprofil menggantikan bekisting tradisional, menghilangkan langkah pemasangan, pengupasan, dan penopang. Hal ini memperpendek jadwal konstruksi dan mengurangi biaya tenaga kerja.
2. Fungsi Struktural Ganda.Terpal tersebut berfungsi sebagai bekisting selama konstruksi dan sebagai penguat tarik selama tahap servis, sehingga mengurangi konsumsi tulangan dan beton.
3. Dek Profil Tertutup Tahan Api.Dek lantai komposit profil tertutup yang diuji dapat memenuhi persyaratan peringkat ketahanan api tanpa semprotan tahan api, sehingga mengurangi biaya proyek.
4. Alur Kerja Berurutan yang Efisien.Sistem ini mendukung pemasangan simultan dan penuangan beton bertahap di beberapa lantai. Setelah dipasang, penghiasan berfungsi sebagai platform kerja untuk tugas selanjutnya seperti pemasangan langit-langit dan perutean utilitas.
5. Kinerja Seismik.Dek lantai dihubungkan ke balok baja primer dan sekunder melalui tiang geser, membentuk sistem struktur terintegrasi dengan ketahanan gempa yang lebih baik.
Untuk pemilihan profil:Profil rusuk tertutup direkomendasikan untuk proyek yang memerlukan ketahanan api lebih tinggi dan tindakan komposit tanpa tambahan ketahanan api. Profil rusuk terbuka dapat digunakan jika pemasangan lebih sederhana atau bobot lebih ringan lebih disukai, namun ketahanan terhadap api dan kapasitas beban harus diverifikasi secara terpisah.
Untuk ketebalan dan tulangan pelat:Ketebalan total pelat harus minimal 90 mm, dengan penutup beton minimal 50 mm di atas lembaran baja yang diprofilkan. Jumlah perkuatan tambahan tergantung pada bentang, beban, dan persyaratan tingkat kebakaran.
Untuk ketahanan lapisan galvanis:Berat lapisan galvanis standar setidaknya 120 g/m² di kedua sisi. Untuk lingkungan yang sangat korosif, lapisan yang lebih tebal atau perlindungan tambahan mungkin diperlukan.
Selama instalasi:Pastikan pengelasan tiang geser yang tepat melalui dek ke dalam balok baja. Ikuti jarak tiang dan jarak tepi yang ditentukan. Pastikan dek mendapat dukungan yang cukup selama penuangan beton untuk mencegah defleksi yang berlebihan.
1.Sistem lantai dan atap untuk struktur baja bertingkat tinggi dan super tinggi.
2.Bangunan umum dengan bentang besar seperti stadion, pusat pameran, dan terminal bandara.
3.Lantai untuk bangunan industri dan komersial, termasuk pabrik industri, gudang logistik, dan struktur parkir.
4.Proyek struktur baja memerlukan konstruksi cepat dan alur kerja bertahap dan berurutan.
Profil rusuk terbuka memiliki rusuk trapesium terbuka yang tidak tertanam seluruhnya dalam beton, sedangkan profil rusuk tertutup memiliki rusuk yang tertutup seluruhnya. Profil rusuk tertutup biasanya memberikan aksi komposit dan ketahanan api yang lebih baik karena rusuk bertindak seperti batang tulangan dan beton membungkus baja sepenuhnya.
Tidak selalu. Dek lantai komposit profil tertutup dapat memenuhi persyaratan tahan api tanpa semprotan tahan api jika memenuhi ketentuan dalam GB 51249-2017, seperti memperhitungkan efek membran. Namun, profil rusuk terbuka atau dek dengan pelat yang lebih tipis mungkin memerlukan proteksi kebakaran tambahan. Penilaian teknik kebakaran direkomendasikan.
Penghiasan dihubungkan ke balok baja menggunakan pengelasan stud melalui dek. Kancing geser dilas melalui dek ke dalam flensa balok, menciptakan sambungan komposit. Diameter tiang, jarak, dan penanaman harus mengikuti desain proyek dan standar yang relevan.
Ketebalan yang dibutuhkan tergantung pada jenis profil, bentang, ketebalan beton, dan beban desain. Untuk lantai kantor atau perumahan pada umumnya, ketebalan 0,8–1,2 mm adalah umum, namun bentang yang lebih panjang atau beban yang lebih berat mungkin memerlukan 1,2–1,5 mm. Perhitungan struktur harus dilakukan untuk menentukan ketebalan yang sesuai.
Lapisan galvanis standar memberikan ketahanan korosi yang baik untuk sebagian besar aplikasi dalam ruangan. Untuk lingkungan luar ruangan atau lingkungan yang sangat korosif, lapisan galvanis yang lebih tebal atau tindakan perlindungan tambahan dapat ditentukan. Konsultasikan spesifikasi proyek untuk persyaratan ketahanan.
Tianjin SENBO Building Materials Technology Co., Ltd. adalah produsen penghiasan lantai komposit, panel atap melengkung Al-Mg-Mn, panel atap jahitan berdiri, dan produk selubung logam lainnya. Basis produksi kami terletak di Zona Pengembangan Ekonomi Jinghai, Tianjin, Cina, dilengkapi dengan jalur produksi otomatis dan proses pemeriksaan kualitas empat tahap. Untuk informasi lebih lanjut tentang pabrik kami, sertifikasi, kemampuan pengujian, dan referensi proyek, silakan kunjungiTentang Kamihalaman atauhubungi tim teknik kami.
