Panel Atap Logam

Panel atap logam adalah lembaran baja berprofil yang dibentuk oleh gulungan logam pembentuk gulungan dingin menjadi penampang bergelombang pada jalur produksi berkelanjutan. Mereka digunakan untuk atap, pelapis dinding, dan penghiasan lantai. Profil berusuk atau bergelombang meningkatkan kekakuan lentur lembaran tipis sepanjang arah rusuk, memungkinkan panel dengan ketebalan 0,5 mm hingga 1,5 mm untuk memikul beban atap. SENBO mengoperasikan jalur pembentukan gulungan khusus untuk profil atap logam dan mempertahankan kemampuan pengujian internal untuk verifikasi pengangkatan angin. Pemeriksaan produksi meliputi ketebalan logam dasar, kekuatan luluh, geometri profil, dan kualitas lapisan permukaan.

Pilihan Bahan Dasar

• Lembaran baja galvanis hot-dip:Umumnya kelas DX51D+Z dengan lapisan seng dua sisi dari 40 g/m² hingga 275 g/m². Cocok untuk bangunan industri umum.
• Lembaran baja berlapis Al-Zn:Lapisan mengandung sekitar 55% aluminium dan 43,5% seng. Memberikan ketahanan korosi 3 hingga 5 kali lipat dari baja galvanis standar.
• Lembaran baja berlapis warna:Diakhiri dengan lapisan poliester (PE) atau fluorokarbon (PVDF), menawarkan ketahanan terhadap korosi dan fleksibilitas desain.
• Lembaran paduan aluminium-magnesium-mangan:Kelas AA3004 dengan kepadatan 2,73 g/cm³, sekitar sepertiga dari baja. Dirancang untuk masa pakai lebih dari 50 tahun.
• Lembaran baja tahan karat:Baja tahan karat feritik 445J2, biasanya tebal 0,5 mm. Digunakan untuk bangunan umum besar dengan persyaratan ketahanan angin yang tinggi.

Konstruksi Sistem

Sistem atap logam sering kali menggunakan desain komposit multi-lapis. Dalam proyek Terminal 3 Bandara Baiyun Guangzhou, pembangunan atap dari bawah ke atas mencakup purlin primer galvanis, lembaran dasar baja berprofil berlapis Al-Zn berlubang, penghalang uap, rockwool penyerap suara, purlin sekunder galvanis, rockwool isolasi termal, lembaran baja galvanis hot-dip, membran kedap air TPO, klip pemasangan baja tahan karat, busa pengurang kebisingan, panel atap baja tahan karat, dan tutup baja tahan karat. Rakitan ini menggabungkan dukungan struktural, isolasi termal, kedap air, penyerapan suara, dan proteksi petir.

Sistem Instalasi

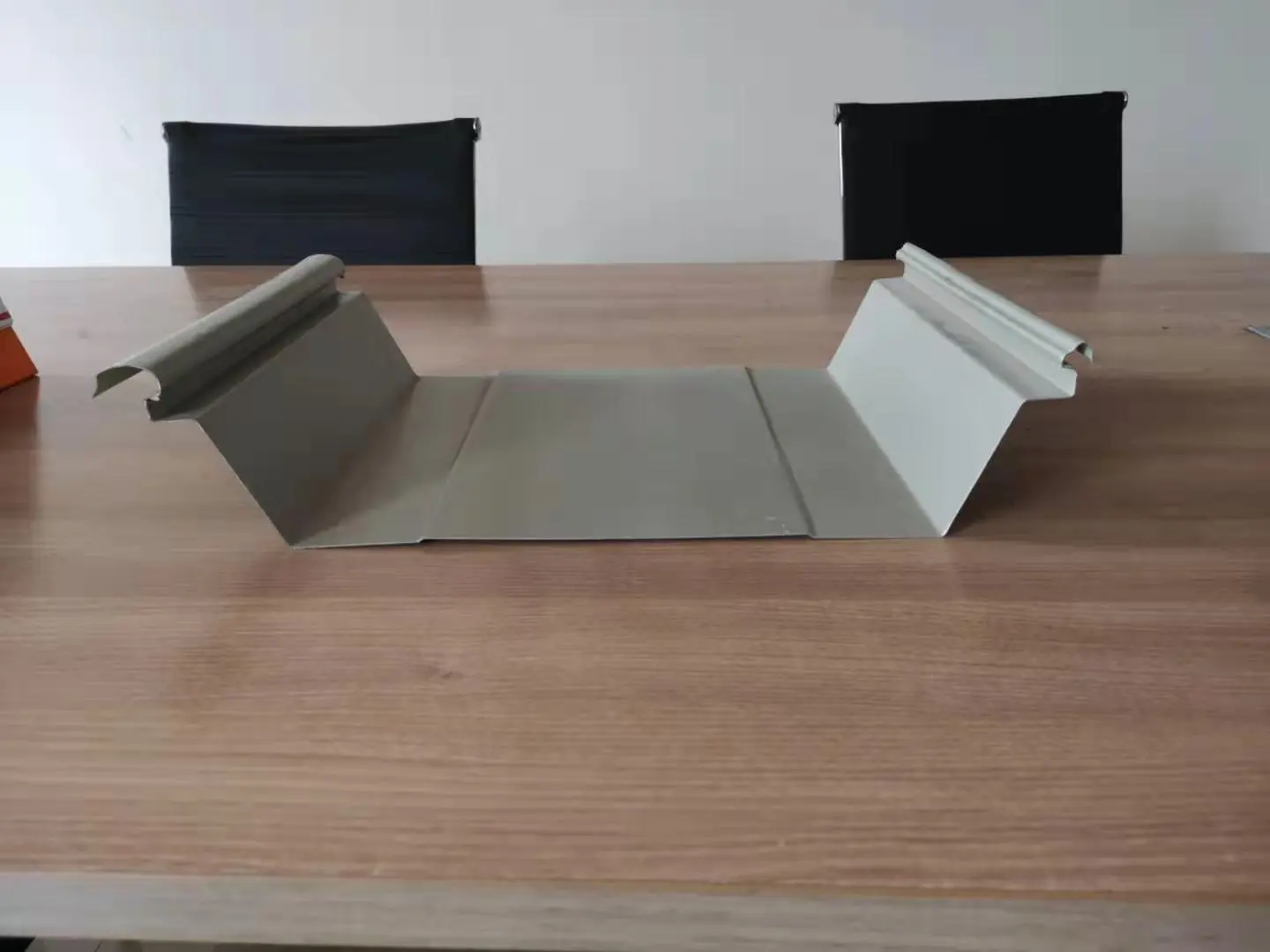

• Sistem jahitan berdiri:Tepi panel yang berdekatan dijahit secara mekanis dengan alat khusus. Sambungan yang dihasilkan bersifat struktural dan kedap air tanpa bergantung pada sealant. Klip pemasangan berbentuk T memungkinkan pergerakan termal di sepanjang kemiringan atap.
• Sistem pengelasan berkelanjutan:Panel baja tahan karat disambung dengan pengelasan panjang penuh. Pengelasan yang mulus menghasilkan ketahanan angin dan air yang tinggi.

Spesifikasi Teknis

Data Kinerja dari Aplikasi Proyek

1. Kapasitas Pengangkatan Angin

Bangunan umum di pesisir pantai sangat menuntut ketahanan terhadap angin di atap. Di Terminal 3 Bandara Baiyun Guangzhou, sistem atap baja tahan karat yang dilas secara kontinyu menjalani pengujian pengangkatan angin statis dan mencatat kapasitas sebesar 18,2 kPa, setara dengan topan Kategori 17. Sebagai perbandingan, atap jahitan berdiri aluminium-magnesium-mangan konvensional biasanya tahan terhadap kondisi Kategori 12. Penelitian tentang perilaku hisap angin menunjukkan jahitan yang saling bertautan dan sambungan braket penyangga sebagai titik terlemah sehingga memerlukan penguatan yang ditargetkan. Stadion Pusat Kebudayaan dan Olahraga Greater Bay Area menggunakan pendekatan las serupa dan mencapai 21 kPa dalam uji laboratorium.

2. Tahan Air dan Kedap Udara

Lapisan kedap air pada atap berasal dari konfigurasi struktural, bukan dari bahan pelapis yang digunakan. Panel jahitan berdiri menggunakan sealant full-length yang telah diaplikasikan sebelumnya dan jahitan terkunci, tidak meninggalkan lubang paku di permukaan atau titik kebocoran. Pendekatan baja tahan karat yang dilas terus menerus menciptakan permukaan yang tidak terputus melalui pengelasan panjang penuh, sehingga semakin meningkatkan ketahanan terhadap air. Kemiringan drainase atap minimal 5% disarankan. Profil palung berfungsi sebagai saluran drainase alami, mengarahkan air dengan cepat ke arah atap.

3. Mengelola Pergerakan Termal

Perubahan suhu menyebabkan panel logam mengembang dan berkontraksi. Sistem jahitan berdiri menyerap gerakan ini melalui braket geser berbentuk T yang memungkinkan panel bergerak bebas di sepanjang kemiringan atap. Di Terminal 3 Bandara Baiyun Guangzhou, sambungan las bekerja sama dengan profil gelombang melintang untuk melepaskan tekanan termal. Kedua metode ini mencegah kerusakan yang mungkin diakibatkan oleh terbatasnya pergerakan panas.

4. Produktivitas Konstruksi

Pusat Kebudayaan dan Olahraga Greater Bay Area menerapkan strategi konstruksi modular untuk semua lapisan atap di bawah membran kedap air. Para pekerja membagi atap seluas 78.000 m² menjadi 878 modul independen, merakit dan mengelas setiap modul di permukaan tanah, kemudian mengangkat unit yang sudah selesai ke tempatnya. Pendekatan ini meningkatkan efisiensi instalasi sebesar 30% dan mengurangi limbah material menjadi sekitar 2%.

5. Fleksibilitas Geometris

Panel atap dapat diproduksi dalam bentuk lurus, melengkung, atau berbentuk kipas agar sesuai dengan permukaan arsitektur kelengkungan tunggal, kelengkungan ganda, dan bola. Di Pusat Kebudayaan dan Seni Kota Sains dan Teknologi Masa Depan "Dua Gunung" di Anji, Zhejiang, atap logam membentuk dua belas bentuk daun bambu raksasa. Pemodelan BIM dan pemindaian 3D diterapkan untuk menjaga toleransi konstruksi dalam batas yang dapat diterima.

Pedoman Pemasangan dan Penanganan

• Periksa keselarasan dan kerataan purlin sebelum memulai penempatan panel.
• Panel hoist dengan tali pengangkat yang dilindungi tepi untuk menghindari deformasi.
• Konfirmasikan pengikatan jahitan dan kesejajaran klip sebelum jahitan akhir pada sistem jahitan berdiri.
• Jaga area kerja tetap bersih dan kering saat melakukan pengelasan terus menerus; ikuti prosedur pengelasan yang memenuhi syarat.
• Batasi lalu lintas konstruksi pada permukaan atap yang sudah jadi dan segera bersihkan puing-puing.

Pertanyaan Umum

Sistem atap mana yang cocok untuk lokasi pantai yang berangin kencang?

Sistem baja tahan karat yang dilas secara kontinyu menawarkan hambatan angin tertinggi dan sering kali dikhususkan untuk daerah rawan topan. Sistem jahitan berdiri tetap menjadi pilihan yang layak ketika detail jahitan dan klip diperkuat berdasarkan perhitungan pengangkatan angin.

Bagaimana panel atap panjang menangani perubahan suhu?

Sistem jahitan berdiri menggunakan klip geser yang memungkinkan pergerakan di sepanjang lereng. Sistem yang dilas dapat menggunakan kerutan melintang atau sambungan ekspansi. Metode yang tepat bergantung pada geometri atap dan kisaran suhu yang diharapkan.

Perawatan berkelanjutan apa yang dibutuhkan atap logam?

Rutinitas inspeksi harus mencakup kekencangan pengikat, kondisi panel, penghalang jalur drainase, dan integritas sealant pada penetrasi. Sistem jahitan berdiri biasanya memerlukan lebih sedikit perawatan karena tidak ada pengencang yang terbuka.

Bisakah atap logam menutupi atap yang sudah ada?

Atap logam baru terkadang dapat dipasang di atas atap yang sudah ada jika strukturnya dapat memikul beban tambahan dan permukaan yang ada sesuai. Seorang insinyur struktur harus menilai kondisi yang ada sebelum mengambil keputusan.

Kontrol Kualitas dan Dokumentasi

Pemasok harus memberikan sertifikat pengujian pabrik untuk logam dasar, catatan ketebalan lapisan, dan laporan dimensi panel. Proyek dengan kriteria beban angin tertentu harus meminta data uji pengangkatan angin untuk konfigurasi sistem yang tepat yang disediakan. Pemeriksaan penerimaan lokasi harus memverifikasi kualitas material, panjang panel, dan kondisi permukaan sebelum pemasangan.

Pertimbangan Seleksi

• Periksa lokasi bangunan dan desain kecepatan angin sebelum memilih jenis sistem atap.
• Tinjau kemiringan atap dan tata letak drainase untuk memastikan pembuangan air efektif.
• Verifikasi bahwa material panel yang dipilih kompatibel dengan paparan lingkungan bangunan.
• Konfirmasikan bahwa pemasok atap dapat memberikan data pengujian dan dukungan pemasangan yang diperlukan.
