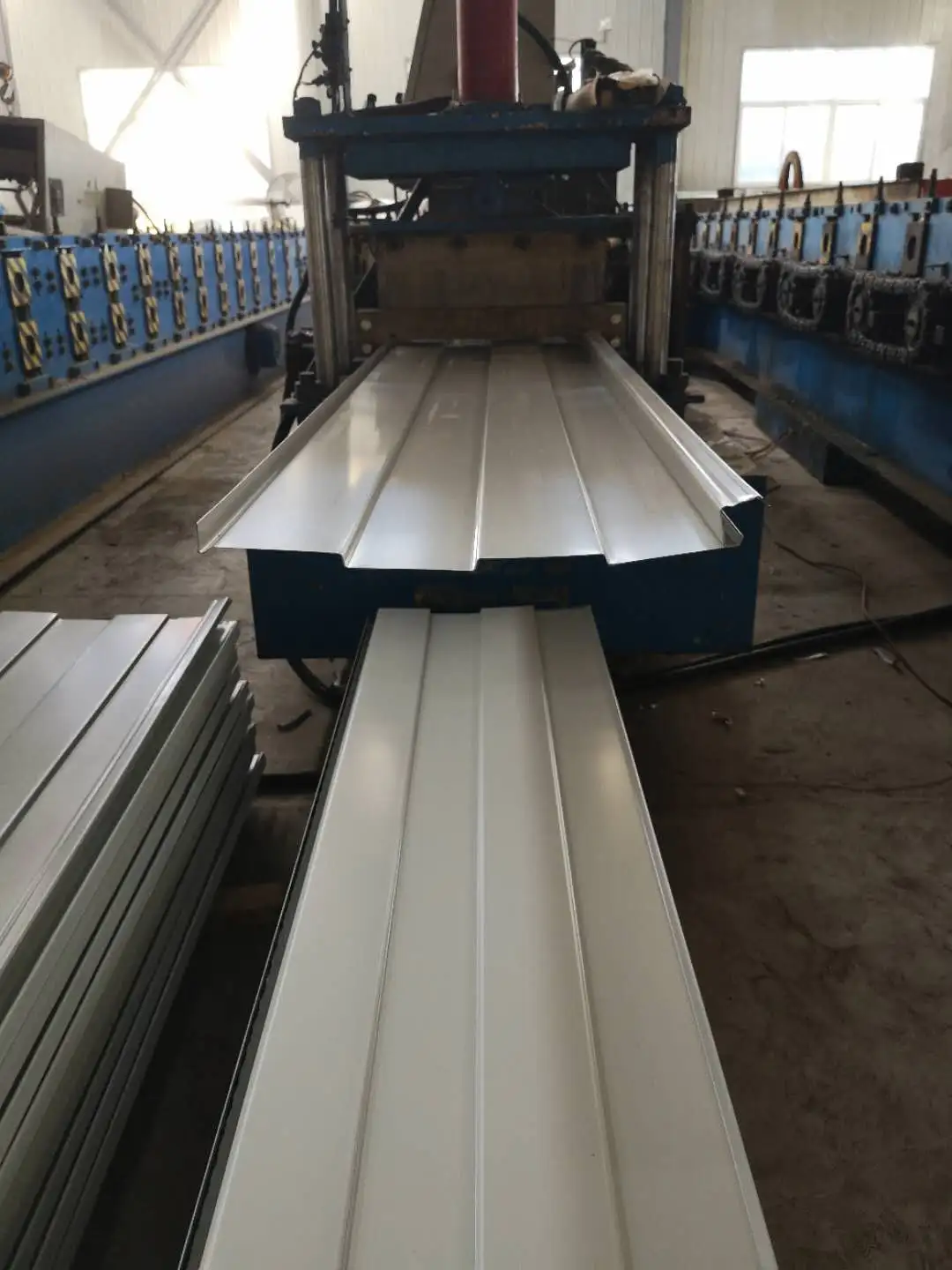

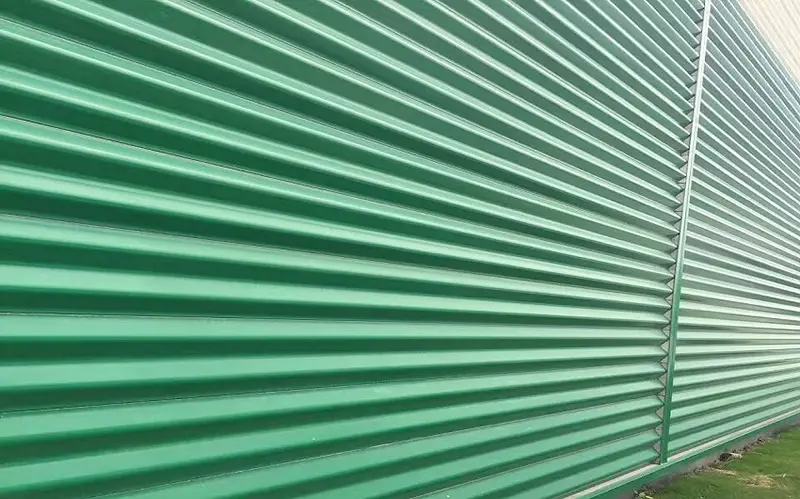

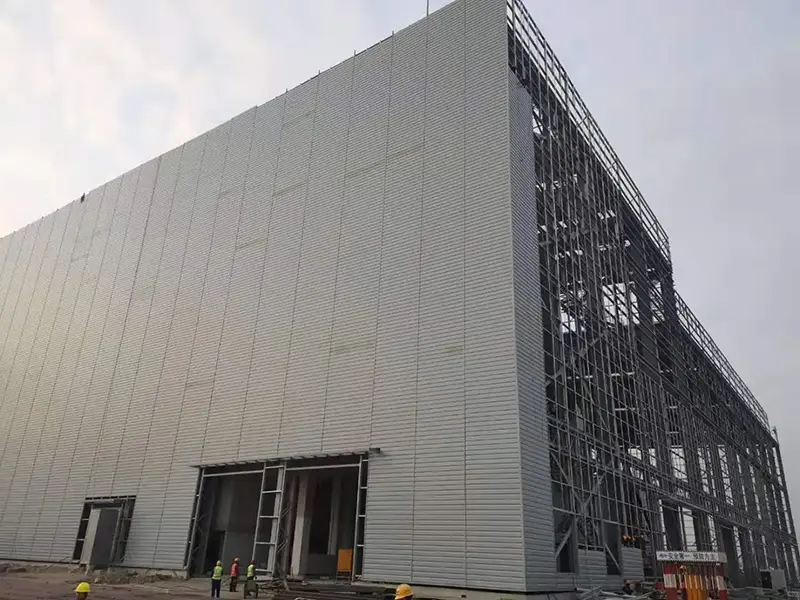

Panel baja berlapis warna pengikat tersembunyi, juga disebut panel atap pengikat tersembunyi atau klip tersembunyi, adalah lembaran berprofil yang dibentuk gulungan dari baja berlapis warna. Mereka dipasang pada purlin atap dengan braket paduan galvanis atau aluminium yang serasi, bukan sekrup terbuka. Urutan penyambungan melibatkan pengikatan braket tersembunyi ke purlin, menyambungkan rusuk betina panel dengan rusuk tengah braket, dan kemudian mengunci jahitan dengan mesin jahitan untuk membuat sambungan rapat antara panel yang berdekatan. SENBO memproduksi profil ini pada jalur pembentuk gulungan khusus dan memeriksa dimensi utama seperti tinggi rusuk, lebar efektif, dan kedalaman penguncian selama produksi.
Perbedaan utama dari atap baja berlapis warna standar terletak pada metode pengikatannya. Panel konvensional diamankan dengan sekrup sadap sendiri yang melewati permukaan panel, sehingga memerlukan penutup pada setiap lubang sekrup. Panel pengikat tersembunyi mengandalkan braket yang saling mengunci, yang berarti permukaannya tetap bebas dari penetrasi. Pendekatan ini meningkatkan kedap air, mengurangi risiko korosi jangka panjang pada titik pengikat, dan memberikan tampilan atap yang lebih bersih.

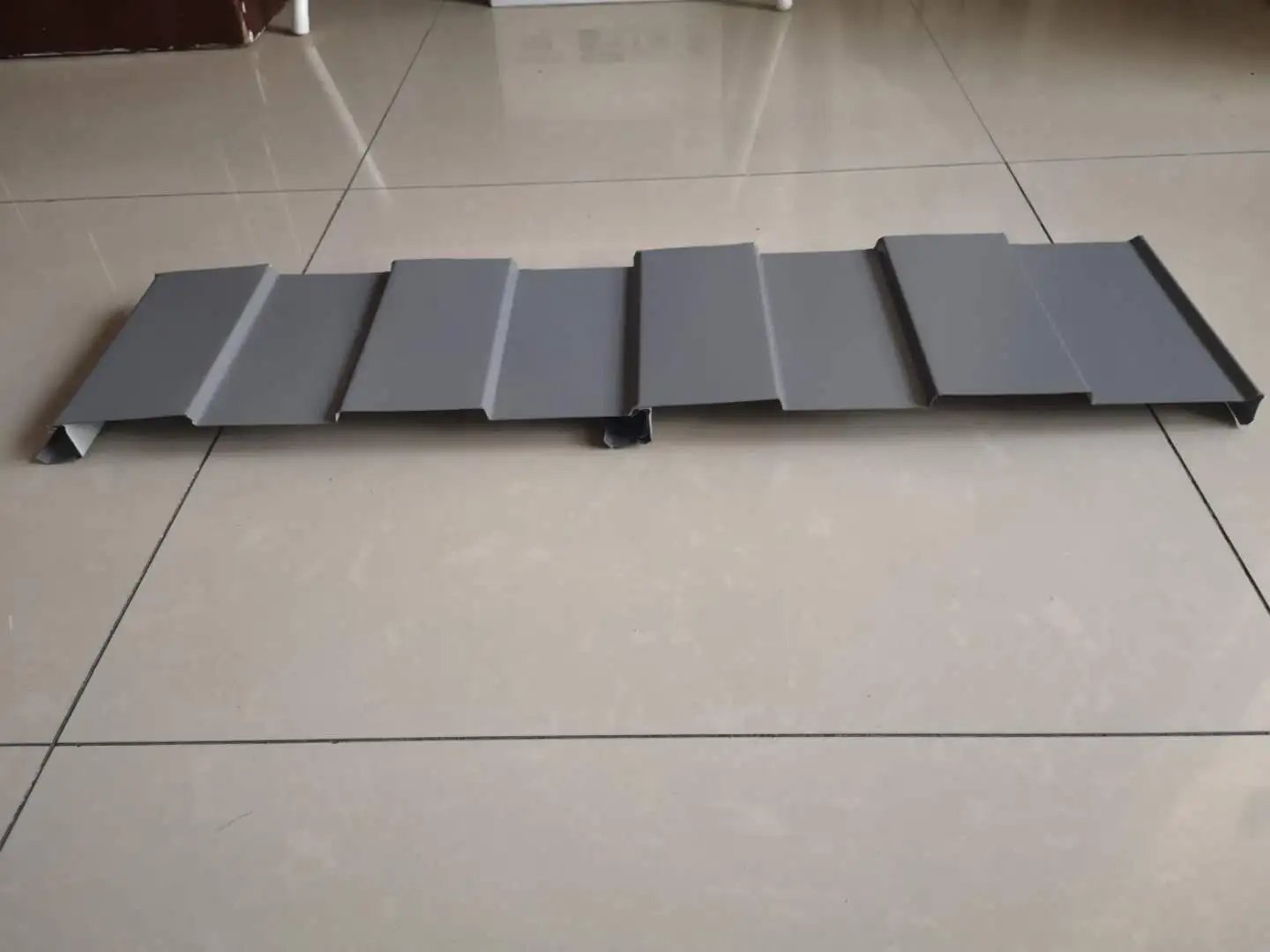

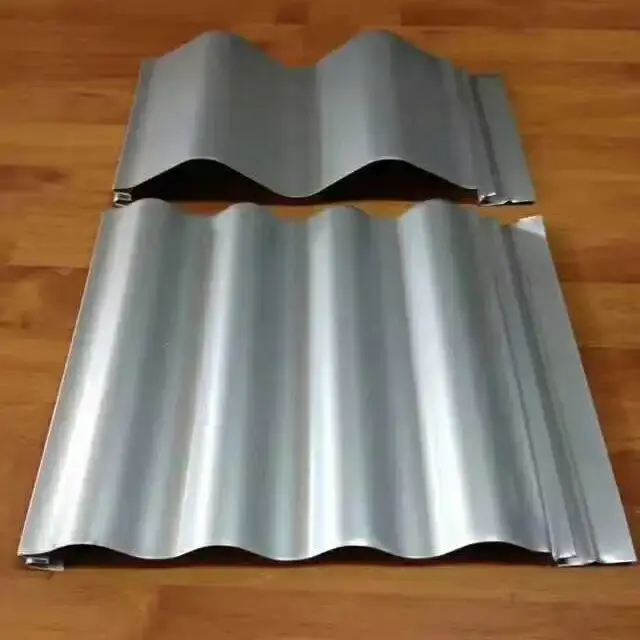

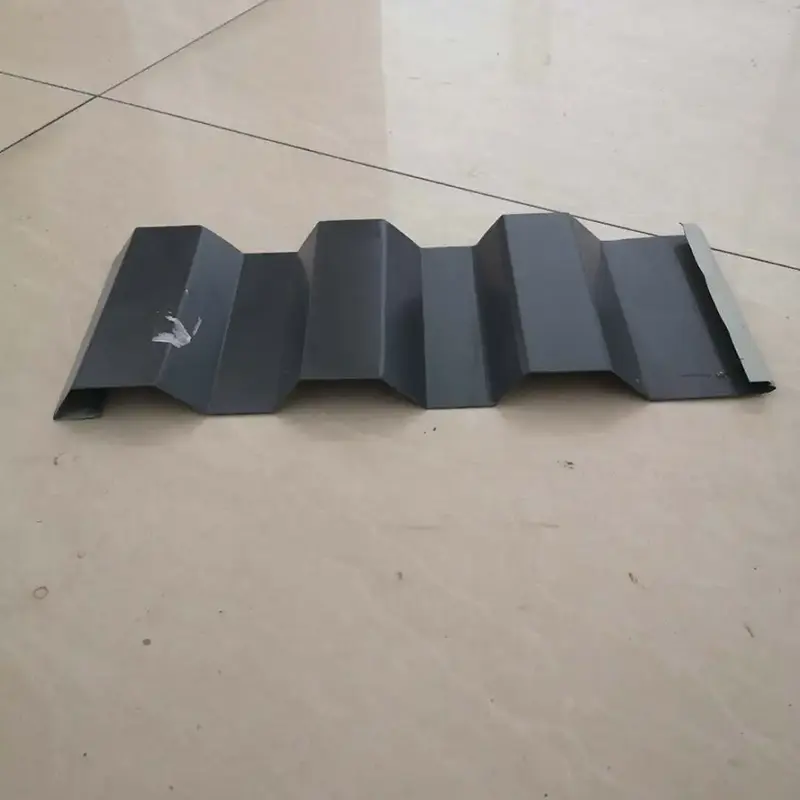

| Tipe Profil | Tinggi Tulang Rusuk (mm) | Lebar Efektif (mm) | Lebar Terbuka (mm) | Pemanfaatan Bahan | Aplikasi Khas |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Pabrik berskala besar, bandara, stadion |
| Model 820 | 50 | 820 | 1000 | 82% | Pabrik industri skala kecil hingga menengah |
| CC-750 (YX41-250-750) | 41 | 750 | Tidak terdaftar | Tidak terdaftar | Tempat dengan bentang besar; berdasarkan teknologi Australia |
| Indikator Kinerja | Parameter / Spesifikasi | Perkataan |
|---|---|---|
| Kelas Bahan Dasar | Q235B, Q345, baja berkekuatan tinggi (kelas 550 MPa) | Tergantung pada jenis profil |
| Ketebalan Umum | 0,3–1,0 mm | Standar 0,5–0,6 mm |
| Profil Khas | YX51-380-760 (Jiaochi 760), YX50-410-820 | Lebar efektif 760 mm atau 820 mm |
| Metode Koneksi | Kunci klip atau jahitan tersembunyi | Tidak ada penetrasi sekrup pada permukaan panel |
| Resistensi Tarik | ≥200kg | Nilai terukur untuk klip panel |
| Panjang Panel Tunggal | Hingga 100 m | Mendukung ekspansi dan kontraksi termal |
| Ruang Lingkup Aplikasi | Pabrik industri skala besar, bangunan umum | Tidak cocok untuk atap melengkung dengan radius R < 50 m |

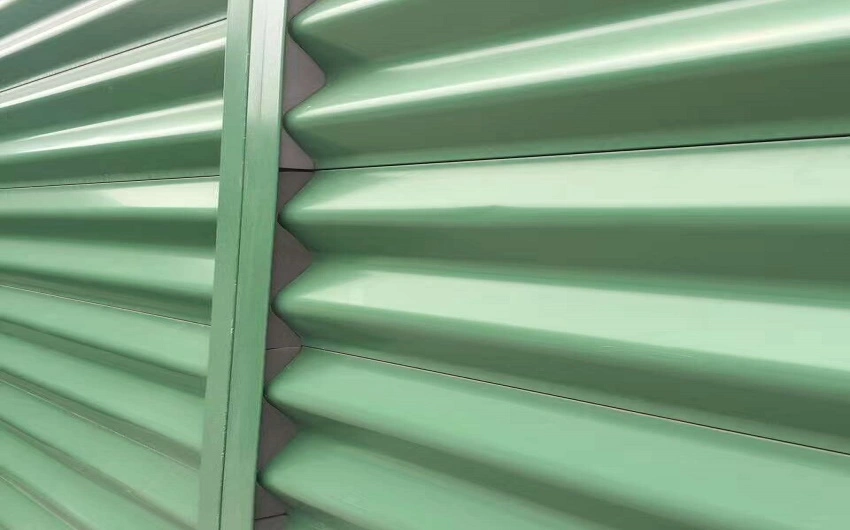

Karena permukaan panel baja lapis warna pengikat tersembunyi tidak memiliki penetrasi pengikat, sistem ini menghindari jalur kebocoran yang umum ditemukan pada atap pengikat terbuka. Dalam sistem tradisional, penutup lubang sekrup dapat menua dan retak seiring berjalannya waktu, sehingga memungkinkan masuknya air. Profil Jiaochi 760, dengan tinggi rusuk 71 mm dan jarak rusuk 380 mm, membantu air hujan mengalir dengan cepat dari lembah ke atap. Ketika jahitan ditutup dengan mesin jahitan, interlock samping memberikan penghalang terus menerus terhadap masuknya air. Tidak adanya lubang di permukaan juga mengurangi potensi korosi yang dimulai pada pengencang.
Braket yang menahan panel pada purlin dirancang untuk menahan pengangkatan. Selama proyek fotovoltaik atap baja berwarna berkapasitas 5 MW di Bandara Internasional Bao'an Shenzhen, tekanan angin di lokasi mencapai 0,75 kN/m². Uji tarik pada klip tersembunyi mencatat kekuatan tarik keluar sebesar 200 kg, yang memenuhi persyaratan keselamatan. Panel klip tersembunyi YX41-250-750 menggunakan baja dengan kekuatan luluh minimal 550 MPa dan kedalaman penguncian lebih dari 5,2 mm. Setiap rusuk yang saling bertautan ditambatkan dengan klip pengikat, yang meningkatkan kemampuan atap untuk menangani beban angin dan salju.
Klip pemasangan memungkinkan panel atap meluncur di sepanjang lereng saat logam mengembang dan berkontraksi seiring dengan perubahan suhu. Panel tetap terikat dengan klip selama pergerakan ini, sehingga sambungan antara atap dan struktur tetap stabil. Hal ini memungkinkan panjang panel kontinu melebihi 100 meter tanpa memerlukan tumpang tindih melintang, yang berguna untuk atap bentang besar.
Sistem ini menggunakan panel prefabrikasi pabrik yang saling bertautan di lokasi. Beberapa profil klip tersembunyi, seperti CC-750, tidak memerlukan mesin jahitan khusus, sehingga dapat mengurangi tenaga kerja dan mempersingkat waktu pemasangan. Stok kumparan dapat dipotong memanjang di lokasi kerja, memungkinkan panel tunggal sepanjang lebih dari 100 meter dan meminimalkan jumlah putaran akhir. Pendekatan ini juga menurunkan risiko kebocoran pada sambungan melintang.

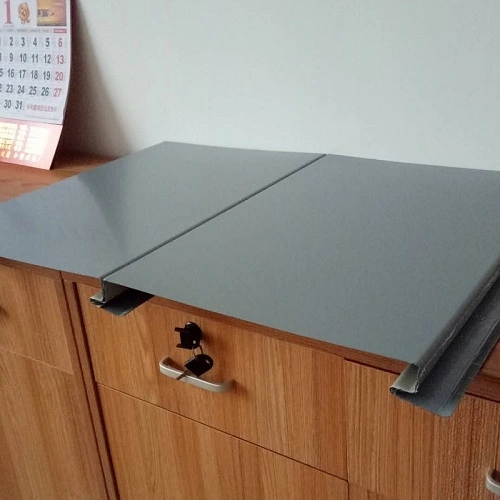

Interlock samping dibentuk secara mekanis dengan mesin jahitan. Sambungan yang dihasilkan cukup rapat untuk menahan masuknya air dalam kondisi normal. Kemiringan atap dan desain drainase yang tepat juga membantu memindahkan air dari lapisan dengan cepat.
Kebanyakan profil pengikat tersembunyi ditujukan untuk atap lurus atau radius sangat besar. Jari-jari kelengkungan minimum tergantung pada profil panel dan ketebalan material. Untuk aplikasi melengkung, tanyakan kepada produsennya sebelum memesan.
Pengencang yang terbuka memerlukan sealant di setiap lubang sekrup. Seiring waktu, sealant dapat rusak dan menimbulkan jalur kebocoran. Pengencang tersembunyi menghilangkan titik perawatan ini dan mengurangi risiko masuknya air dan korosi di sekitar lubang sekrup.
Uji tarik klip dapat dilakukan di lokasi atau di laboratorium. Nilai terukur harus dibandingkan dengan beban angkat angin rencana untuk lokasi bangunan. Pemasok dapat memberikan data pengujian atau membantu verifikasi spesifik proyek.

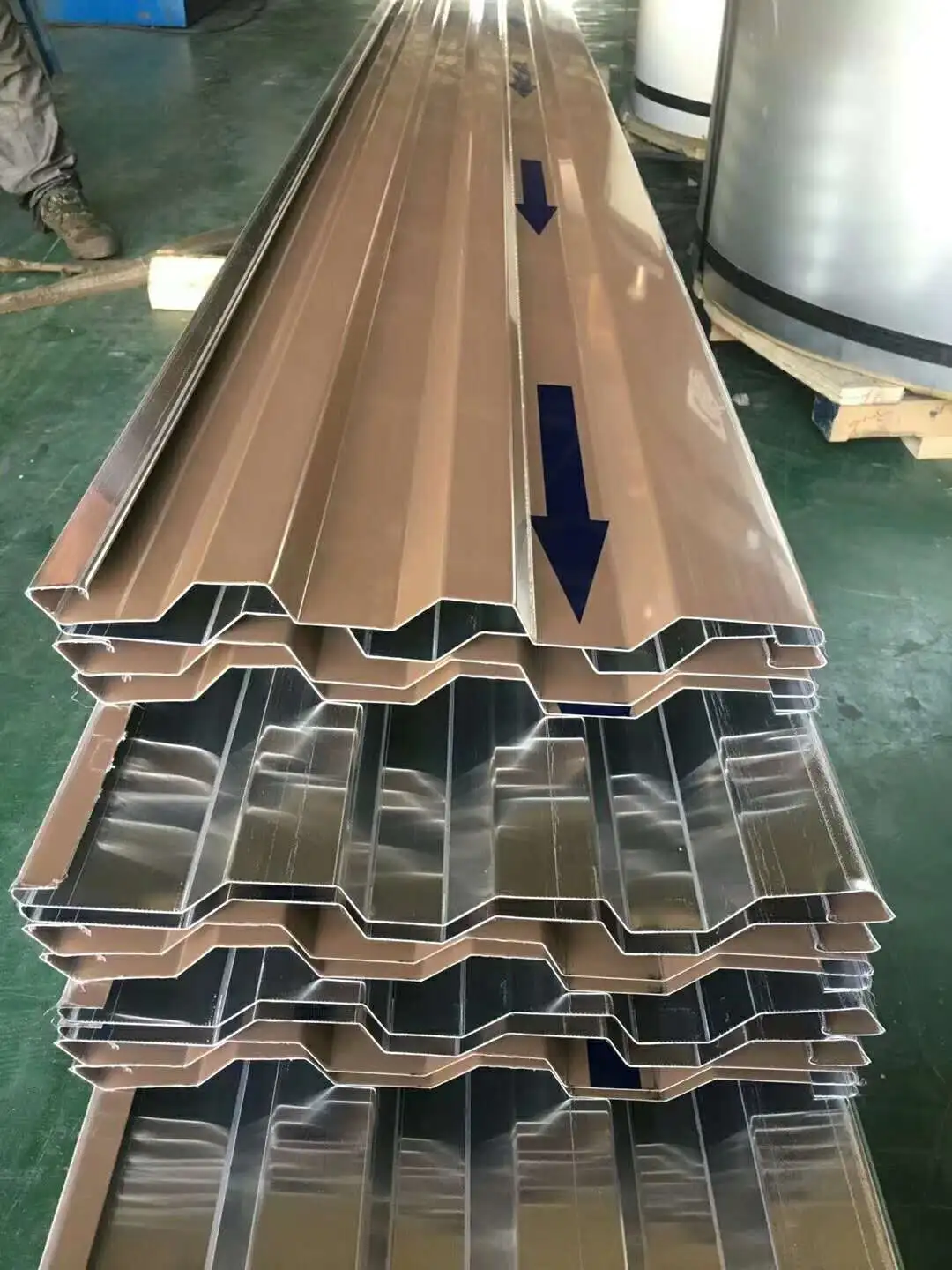

Sebelum pengiriman, panel diperiksa geometri profilnya, kedalaman pengunciannya, kondisi lapisan permukaannya, dan keakuratan dimensinya. Sertifikat pabrik untuk baja dasar harus tersedia, bersama dengan laporan kekuatan tarik klip bila diperlukan. Selama pemasangan, pemeriksaan langsung pada pengikatan jahitan dan penyelarasan klip membantu memastikan kualitas yang konsisten.
