Lembar Profil Logam

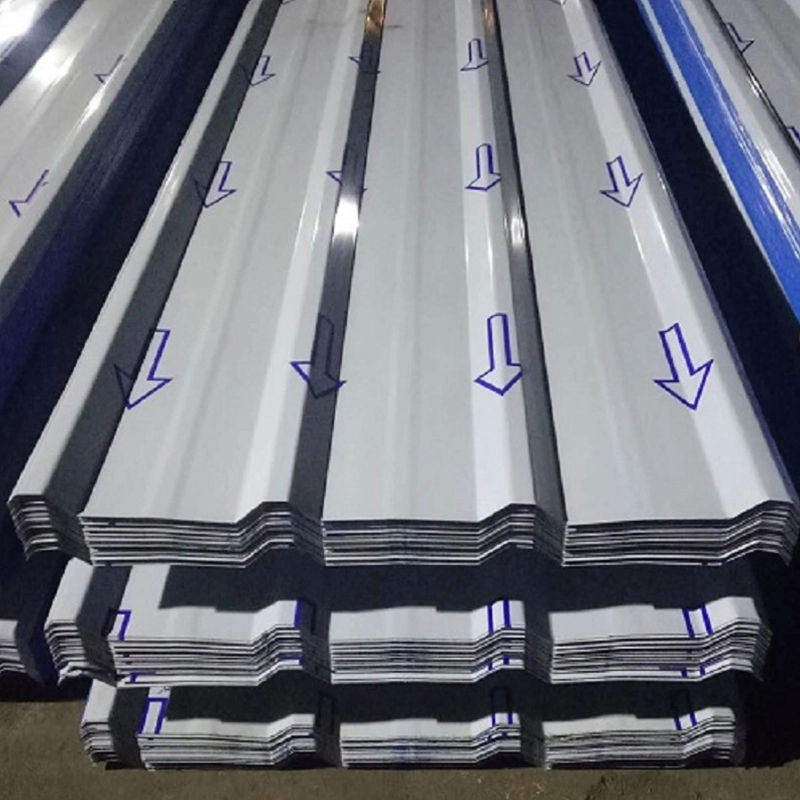

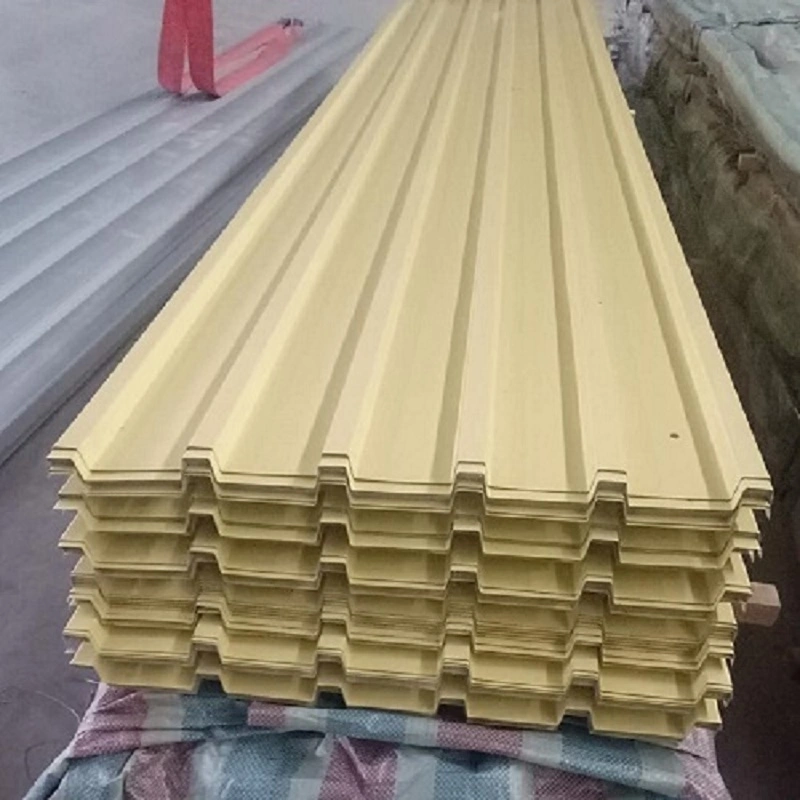

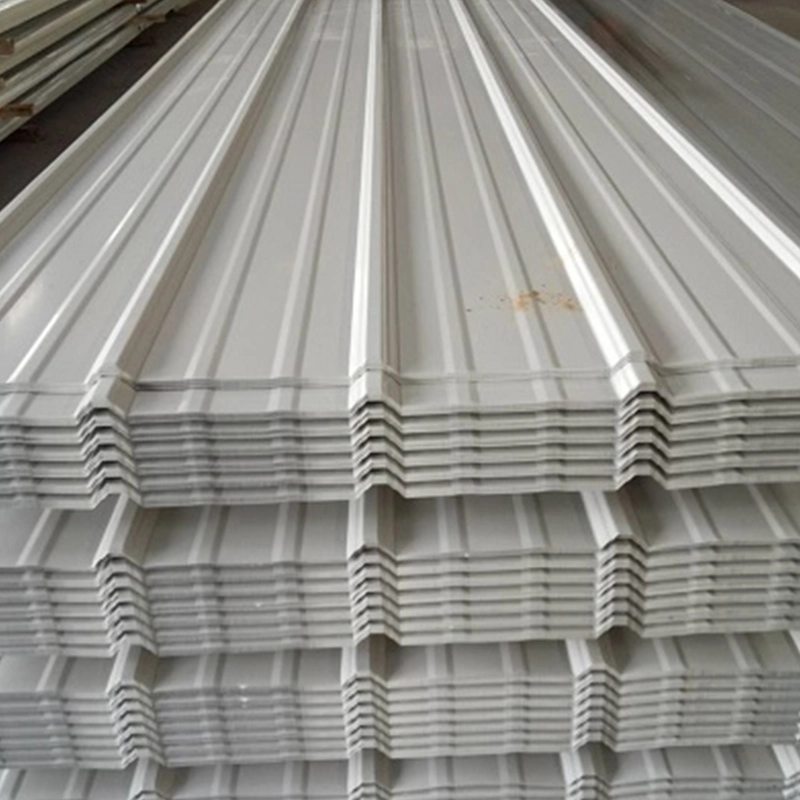

Lembaran Profil Logam, juga disebut panel logam bergelombang, diproduksi dengan cara menggulung baja tipis atau kumparan paduan aluminium menjadi penampang bergelombang pada suhu sekitar. Bahan dasar dipilih sesuai dengan lingkungan proyek dan persyaratan beban. SENBO mengoperasikan jalur pembentukan kontinu multi-gulungan dan melakukan pemeriksaan dimensi pada tinggi rusuk, lebar lembaran, dan geometri profil selama produksi. Perusahaan juga menyimpan catatan pemeriksaan masuk untuk ketebalan logam dasar dan berat lapisan.

Opsi Substrat

• Lembaran baja galvanis:Nilai konstruksi yang umum mencakup Z275 dan Z450, dengan berat lapisan seng dua sisi masing-masing 275 g/m² dan 450 g/m². Ketebalan lapisan minimum per sisi adalah sekitar 19 μm.
• Lembaran baja berlapis paduan Al-Zn:Lapisan logam mengandung sekitar 55% aluminium, 43,5% seng, dan 1,5% silikon. Ketahanan korosi 3 sampai 5 kali lipat dari baja galvanis. AZ150 adalah kelas yang banyak digunakan.
• Lembaran baja berlapis warna:Menggunakan substrat galvanis atau Al-Zn dengan perlakuan awal dan lapisan organik seperti poliester, akrilik, atau fluorokarbon. Opsi ini menggabungkan perlindungan korosi dengan finishing dekoratif.
• Lembaran paduan aluminium:Lembaran paduan aluminium semi-keras dengan ketebalan 0,6 mm hingga 1,2 mm menawarkan ketahanan korosi dan sifat mampu bentuk yang baik. Penghalang isolasi diperlukan pada sambungan dengan logam yang berbeda untuk menghindari korosi galvanik.

Pembentukan dan Klasifikasi

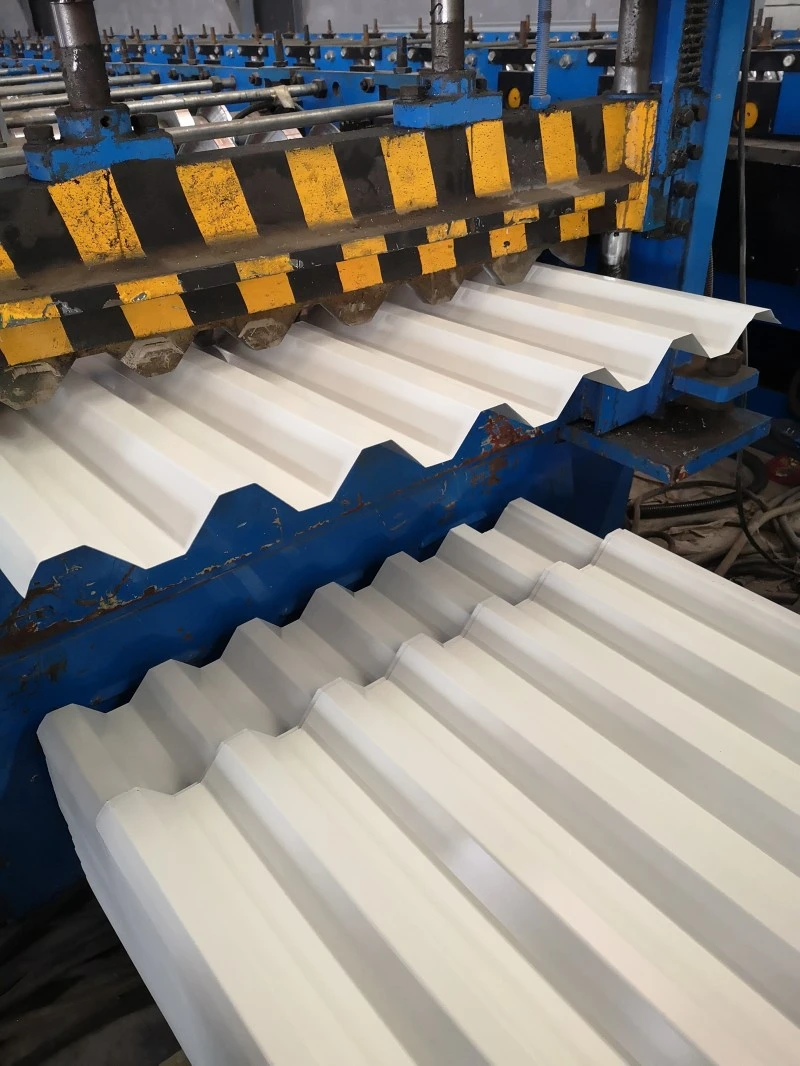

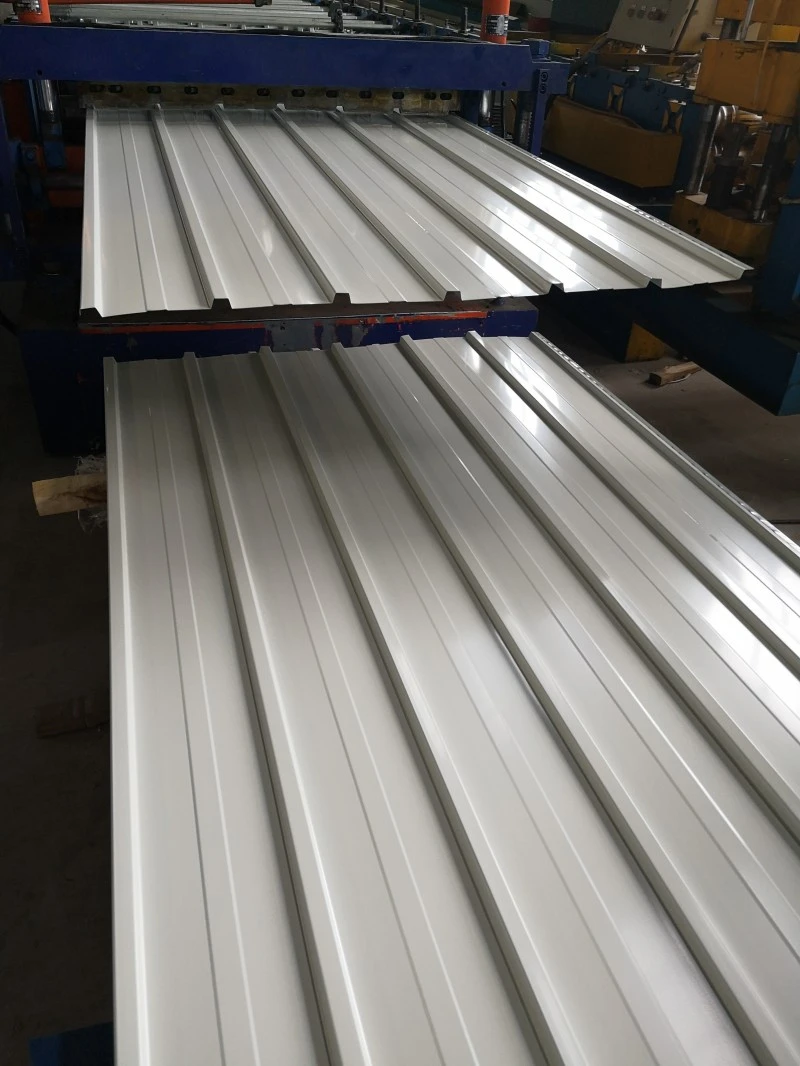

Lembaran Profil Logam dibentuk pada garis pembentuk gulungan yang berkesinambungan dan dapat diproduksi dengan panjang beberapa meter hingga puluhan meter. Prefabrikasi pabrik memberikan akurasi dimensi yang tinggi tetapi dibatasi oleh panjang pengangkutan. Pembentukan di lokasi memungkinkan panjang lembaran sesuai dengan proyek, mengurangi putaran ujung dan menghemat bahan dan tenaga kerja. Produk diklasifikasikan berdasarkan penampang menjadi tipe berbentuk V, berbentuk U, berbentuk W, bergaris, kaku, dan beralur pas. Berdasarkan penerapannya, mereka termasuk panel atap, panel dinding, dek lantai komposit, dan panel struktur melengkung.

Spesifikasi Teknis

Data Aplikasi Proyek

1. Bangunan Industri dan Gudang

Lembaran logam berprofil biasanya digunakan untuk penutup atap dan dinding di pabrik industri dan gudang karena bobotnya yang rendah dan kekuatannya yang memadai. Untuk proyek tanpa insulasi termal, konsumsi baja sekitar 5 kg/m² hingga 11 kg/m². Atap metal kompleks Pingliang Sports Park yang dipasang antara Juni 2020 hingga Juni 2023 ini menggunakan lembaran baja profil berlapis Al-Zn setebal 0,6 mm sebagai lapisan dasar atap. Proyek ini menerima Penghargaan Perak untuk Teknologi Rekayasa pada Penghargaan Sains dan Teknologi Industri Tahan Air Gedung 2024, yang menunjukkan bahwa kinerja material dapat diterima di fasilitas umum yang besar.

2. Sistem Lantai Komposit

Ketika dikombinasikan dengan beton, lembaran baja berprofil berfungsi sebagai bekisting permanen dan tulangan tarik. Pendekatan ini menghilangkan kebutuhan akan bekisting kayu tradisional dan penopang sementara. Untuk meningkatkan ikatan antara baja dan beton, tiang geser dapat dilas terlebih dahulu ke lembaran, atau lembaran dapat dibentuk dengan rusuk pengaku dua arah. Sistem lantai komposit banyak digunakan pada gedung bertingkat dan struktur industri bertingkat.

3. Struktur Melengkung dan Melengkung

Lembaran Profil Logam dapat dibentuk sebagai panel datar atau melengkung. Lembaran melengkung memungkinkan bangunan melengkung yang menggabungkan fungsi balok, pelat, dan kolom menjadi satu bentuk struktur. Sistem atap dapat diproduksi dalam bentuk panel lengkung atau panel berpenampang variabel dan cocok untuk kedap air tingkat I hingga III dengan kemiringan minimal 1,5 derajat.

4. Atap Tahan Air dan Tahan Angin

Sistem atap biasanya menggunakan sambungan tetap berulir atau desain interlocking jahitan berdiri tinggi. Metode jahitan berdiri menggunakan pengencang tersembunyi dan tidak menembus dan telah diterapkan dalam proyek seperti gedung terminal di Bandara Internasional Ibu Kota Beijing. Sistem lembaran profil jahitan berdiri 360° SENBO memiliki lebar panel 430 mm dan tinggi rusuk 65 mm. Ini dirancang untuk kemiringan drainase minimal 5% dan jarak purlin tidak melebihi 1,5 m. Metode pengikatan tersembunyi meningkatkan ketahanan terhadap pengangkatan angin dan mengurangi jalur kebocoran dibandingkan dengan pengencang terbuka.

Karakteristik Produk

• Ringan dan ekonomis:Konsumsi baja sebesar 5 kg/m² hingga 11 kg/m² untuk atap dan bentang ekonomis sekitar 3,5 m menjadikan material ini cocok untuk selungkup besar.
• Ketahanan korosi:Lembaran berlapis Al-Zn memberikan ketahanan korosi 3 hingga 5 kali lipat dari baja galvanis. Pelapis PVDF semakin memperpanjang masa pakai di lingkungan yang agresif.
• Variasi profil:Tersedia profil berbentuk V, bergaris, kaku, dan pas. Panel melengkung dan bagian variabel dapat diproduksi untuk bentuk arsitektur khusus.
• Dua mode produksi:Prefabrikasi pabrik atau roll forming di lokasi memberikan fleksibilitas dalam panjang lembaran dan perencanaan pengangkutan.
• Bahan yang dapat didaur ulang:Lembaran baja dan aluminium dapat didaur ulang pada akhir masa pakai. Lembaran ini juga dapat diintegrasikan dengan sistem fotovoltaik untuk pembangkit energi.

Aplikasi Khas

• Pelapis atap dan dinding untuk pabrik industri dan gudang logistik.
• Atap metal untuk bangunan umum seperti stadion, pusat pameran, dan terminal bandara.
• Penghiasan lantai komposit untuk gedung bertingkat dan fasilitas industri bertingkat.
• Bangunan melengkung dan struktur sementara yang memanfaatkan bentuk cangkang mandiri.

Rekomendasi Pemasangan dan Penanganan

• Simpan lembaran pada penyangga yang rata dan jaga agar tetap kering. Gunakan penutup yang dapat menyerap keringat jika penyimpanan di luar ruangan tidak dapat dihindari.
• Angkat bundel dengan sling lebar atau batang penyebar untuk mencegah deformasi tulang rusuk dan kerusakan lapisan.
• Potong lembaran dengan gunting atau nibbler. Hindari pemotongan abrasif yang menghasilkan panas dan merusak lapisan logam atau organik.
• Gunakan pengencang dengan ring yang kompatibel dengan bahan lembaran untuk menghindari korosi galvanik.
• Ikuti detail putaran samping dan putaran akhir yang ditentukan. Di daerah berangin kencang, tingkatkan kepadatan pengikat di tepi dan sudut atap.
• Untuk sistem jahitan berdiri, verifikasi pengikatan klip dan kekencangan jahitan sebelum melanjutkan ke panel berikutnya.

Pertanyaan Umum

Bagaimana cara memilih antara lembaran galvanis, berlapis Al-Zn, dan berlapis warna?

Pilihannya tergantung pada lingkungan atmosfer dan persyaratan penampilan. Lembaran galvanis ekonomis untuk kondisi ringan. Lembaran berlapis Al-Zn menawarkan ketahanan korosi yang lebih baik dan lebih disukai untuk lokasi pesisir atau industri. Lembaran berlapis warna menambahkan hasil akhir dekoratif yang tahan lama dan dipilih saat penampilan penting atau saat perlindungan lapisan tambahan diperlukan.

Bisakah lembaran logam berprofil digunakan untuk aplikasi atap dan dinding?

Ya, tapi profil dan ketebalannya mungkin berbeda. Panel atap harus menangani drainase air dan pengangkatan angin, sedangkan panel dinding lebih fokus pada beban angin dan penampilan. Tabel rentang pabrikan harus digunakan untuk memilih profil yang benar untuk setiap aplikasi.

Berapa kemiringan atap minimum untuk lembaran ini?

Untuk sistem yang dipasang dengan sekrup, kemiringan minimal 5% adalah tipikal. Sistem jahitan berdiri dapat digunakan pada kemiringan serendah 1,5 derajat bila dipasang dengan penyegelan jahitan dan desain drainase yang tepat. Beban angin desain proyek dan intensitas curah hujan juga harus dipertimbangkan.

Bagaimana ekspansi dan kontraksi termal ditangani pada lembaran panjang?

Lembaran panjang mengembang dan berkontraksi dengan perubahan suhu. Sistem jahitan berdiri memungkinkan pergerakan melalui klip geser. Untuk sistem yang tersusun, detail putaran ujung dan jarak pengikat harus dirancang untuk mengakomodasi pergerakan termal. Panjang lembaran dan kisaran suhu harus ditinjau oleh insinyur proyek.

Kontrol Kualitas dan Dokumentasi

Pemasok harus memberikan sertifikat uji pabrik untuk catatan berat logam dasar dan lapisan. Dimensi profil seperti tinggi rusuk, tinggi nada, dan lebar efektif diperiksa selama produksi dan sebelum pengiriman. Untuk proyek dengan persyaratan pengangkatan angin tertentu, laporan pengujian atau perhitungan dapat diberikan. Inspeksi penerimaan di tempat harus memverifikasi ketebalan lembaran, bentuk profil, kondisi lapisan, dan panjang sesuai pesanan.

Pertimbangan Seleksi

• Identifikasi kategori korosi lingkungan pada lokasi sebelum memilih bahan dasar dan pelapis.
• Konfirmasikan beban dan bentang angin desain untuk memilih ketebalan dan profil lembaran yang benar.
• Periksa kemiringan atap dan tata letak drainase untuk menghindari penumpukan air dan kebocoran.
• Untuk lembaran yang panjang dan berkesinambungan, verifikasi bahwa rute pengangkutan dapat mengakomodasi panjang yang diperlukan atau rencanakan pembentukan gulungan di lokasi.
• Jika lembaran tersebut akan digunakan dalam sistem lantai komposit, pastikan tata letak tiang geser yang diperlukan dan persyaratan peringkat api.
