Lembaran Atap Logam

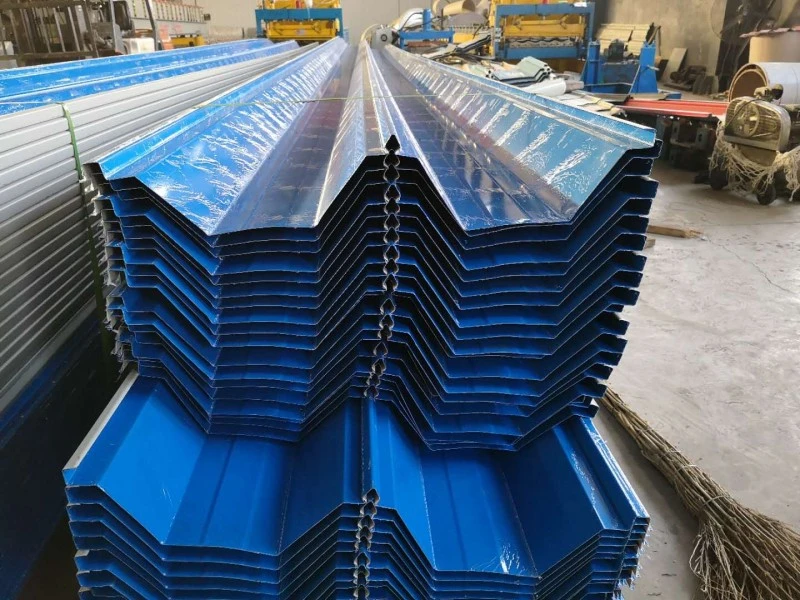

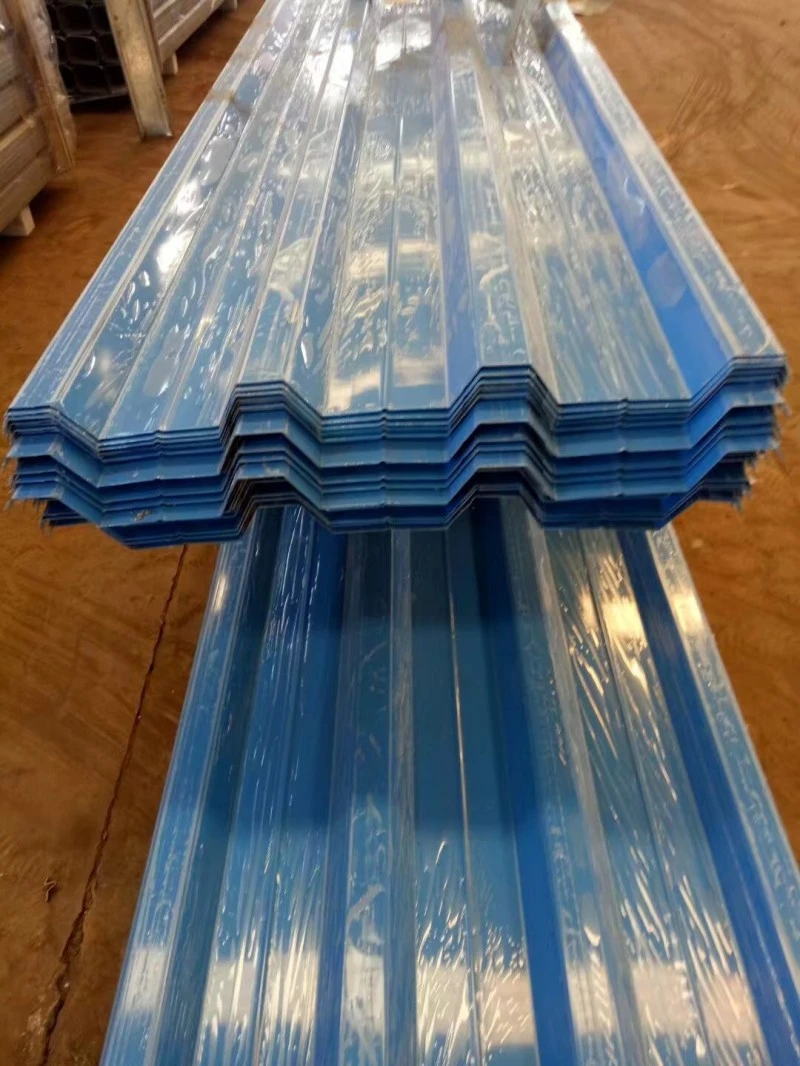

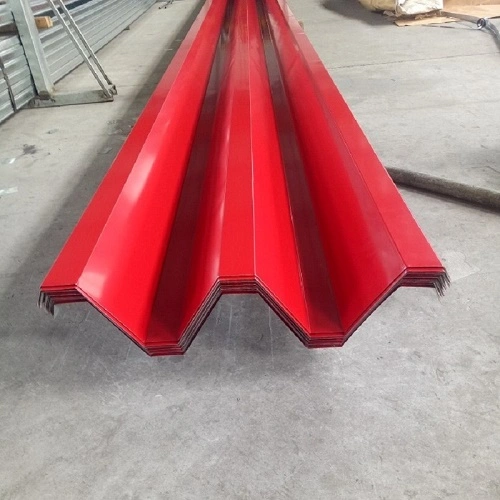

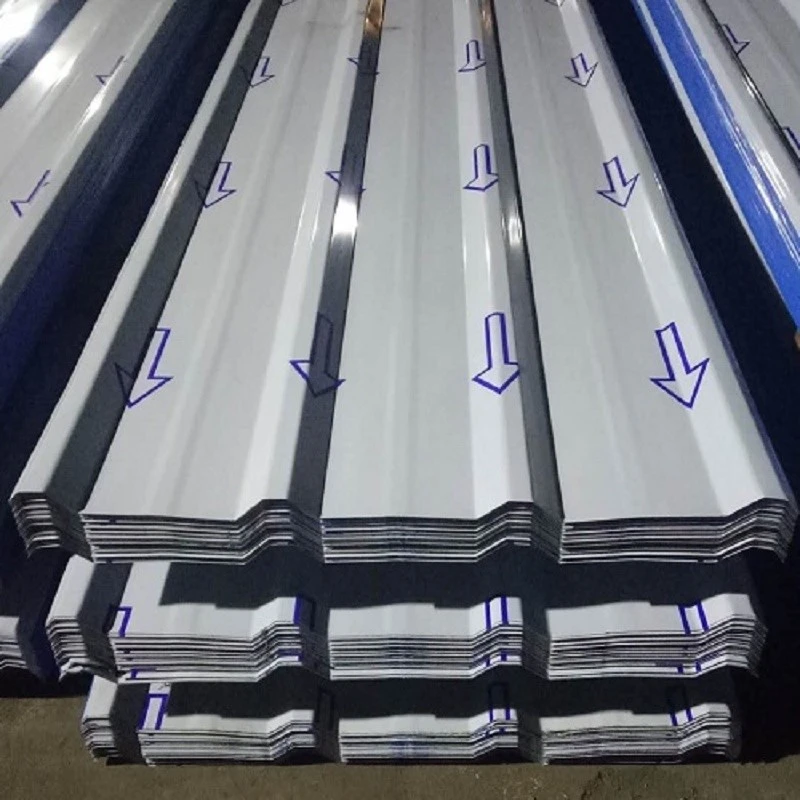

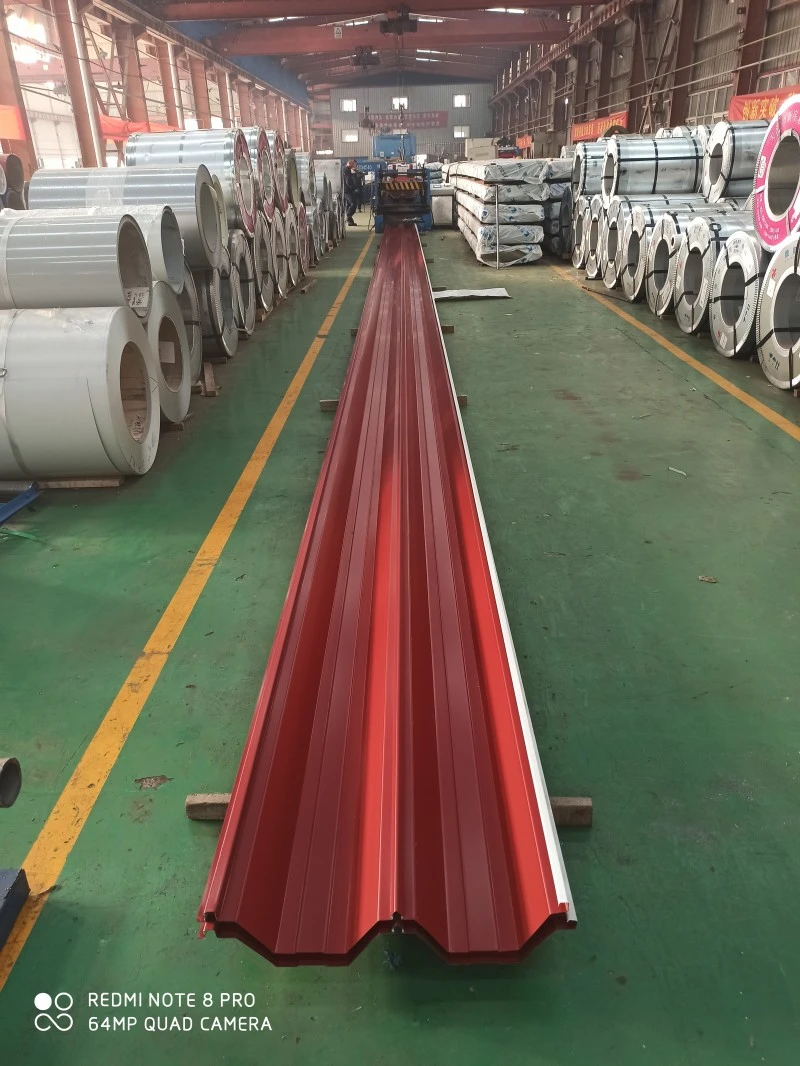

Lembaran Atap Logam dibentuk dari gulungan baja atau paduan menjadi profil bergelombang yang digunakan untuk pelapis atap dan dinding. Bahan kumparan meliputi baja galvanis hot-dip, baja lapis Al-Zn, baja pra-cat, paduan aluminium-magnesium-mangan, dan baja tahan karat. Profil bergelombang meningkatkan kekakuan lentur sepanjang arah rusuk, memungkinkan lembaran tipis dari 0,5 mm hingga 1,5 mm untuk memikul beban atap. SENBO memasok panel ini dengan sertifikat material dan catatan pemeriksaan profil, dan proses produksinya mencakup pemeriksaan rutin pada geometri rusuk, ketebalan lembaran, dan kondisi lapisan.

Pilihan Bahan Dasar

• Baja galvanis celup panas:Nilai seperti DX51D+Z dengan lapisan seng dua sisi dari 40 g/m² hingga 275 g/m².
• Baja berlapis Al-Zn:Lapisan AZ150 untuk meningkatkan ketahanan terhadap korosi di lingkungan sedang hingga parah.
• Baja pra-dicat:Tersedia dengan lapisan poliester atau PVDF untuk ketahanan warna dan cuaca.
• Paduan aluminium-magnesium-mangan:Kelas AA3004 dengan masa pakai melebihi 50 tahun dan bobot lebih rendah dari baja.
• Baja tahan karat:Nilai feritik seperti 445J2 digunakan di mana diperlukan ketahanan angin yang tinggi dan kinerja korosi.

Konstruksi Sistem

Sistem atap metal lengkap biasanya menggunakan banyak lapisan. Atap terminal bandara dengan lembaran luar baja tahan karat dapat mencakup dari bawah ke atas: purlin primer galvanis, lembaran dasar berlapis Al-Zn berlubang, lapisan pengontrol uap, rock wool penyerap suara, purlin sekunder galvanis, rock wool isolasi termal, lembaran baja galvanis, membran kedap air TPO, braket pemasangan baja tahan karat, busa akustik, panel atap baja tahan karat, dan tutup baja tahan karat. Rakitan ini menggabungkan dukungan struktural, kontrol termal, manajemen udara dan uap, kinerja akustik, dan perlindungan cuaca.

Metode Koneksi

• Jahitan berdiri saling bertautan:Tepi panel dijahit secara mekanis, seringkali dengan sealant yang sudah diaplikasikan sebelumnya pada jahitan tersebut.
• Pengelasan terus menerus:Panel baja tahan karat disambung sepanjang jahitan penuh dengan pengelasan.
• Pengikat bertumpuk:Panel yang tumpang tindih diamankan dengan pengencang terbuka, terutama digunakan untuk aplikasi sekunder atau kemiringan rendah.

Spesifikasi Teknis

Verifikasi Kinerja dari Proyek yang Telah Selesai

1. Kapasitas Pengangkatan Angin

Atap baja tahan karat yang dilas terus menerus di Terminal 3 Bandara Internasional Baiyun Guangzhou menjalani uji terowongan angin dan pengangkatan statis. Kapasitas yang tercatat adalah 18,2 kPa, setara dengan topan Kategori 17. Sebagai perbandingan, atap jahitan berdiri aluminium-magnesium-mangan konvensional biasanya tahan terhadap kondisi Kategori 12. Stadion Pusat Kebudayaan dan Olahraga Greater Bay Area menggunakan sistem atap baja tahan karat yang dilas terus menerus dan mencapai 21 kPa dalam uji laboratorium. Pendekatan pengelasan kontinyu menghilangkan lapisan yang saling bertautan sebagai titik lemah dan meningkatkan ketahanan pengangkatan secara keseluruhan.

2. Tahan Air dan Kedap Udara

Sistem jahitan berdiri mencapai ketahanan cuaca melalui jahitan yang dikunci secara mekanis dengan sealant yang sudah diaplikasikan sebelumnya pada sambungan. Sistem baja tahan karat yang dilas menggunakan pengelasan panjang penuh untuk menciptakan permukaan kontinu tanpa bukaan jahitan. Di Pusat Kebudayaan dan Olahraga Greater Bay Area, desain drainase mencakup talang yang dioptimalkan dan dinding penahan air. Membran fleksibel dua lapis digunakan di bawah permukaan logam untuk menghindari penetrasi pengikat melalui lapisan kedap air.

3. Manajemen Gerakan Termal

Ekspansi dan kontraksi termal harus diakomodasi pada atap yang panjang. Di Terminal 3 Bandara Baiyun Guangzhou, sambungan las bekerja sama dengan gelombang melintang pada profil panel untuk menyerap tekanan termal. Pendekatan ini membantu menjaga integritas struktural atap dari waktu ke waktu dan mengurangi risiko retak lelah pada titik-titik tertentu.

4. Efisiensi Konstruksi

Pusat Kebudayaan dan Olahraga Greater Bay Area menggunakan strategi modular untuk struktur atap di bawah membran kedap air. Atap seluas 78.000 m² ini dibagi menjadi 878 modul, yang dirakit dan dilas di atas tanah lalu diangkat ke posisinya. Metode ini meningkatkan efisiensi pemasangan sebesar 30% dan menjaga limbah material mendekati 2%, khususnya bermanfaat untuk geometri atap melengkung yang rumit.

Catatan Desain dan Pemasangan

• Verifikasi sistem purlin pendukung untuk penyelarasan, jarak, dan kapasitas beban sebelum penempatan panel.
• Gunakan tali pengangkat dengan pelindung tepi untuk menghindari deformasi panel selama pengangkatan.
• Untuk sistem jahitan berdiri, pastikan pengikatan jahitan dan kesejajaran klip sebelum jahitan mekanis akhir.
• Untuk sistem pengelasan, jaga area kerja tetap bersih dan kering, dan ikuti prosedur pengelasan yang memenuhi syarat untuk baja tahan karat.
• Melindungi permukaan atap yang telah selesai dari lalu lintas konstruksi dan puing-puing yang berjatuhan; menjadwalkan inspeksi setelah kejadian cuaca besar.
• Koordinasikan penetrasi atap dan detail tepi sebelum pemasangan panel untuk menghindari modifikasi lapangan setelah atap ditutup.

Kontrol Kualitas dan Dokumentasi

Pemasok harus memberikan sertifikat uji pabrik untuk logam dasar, laporan ketebalan lapisan, dan pemeriksaan dimensi profil panel. Untuk proyek dengan persyaratan beban angin tertentu, laporan pengujian pengangkatan angin untuk konfigurasi sistem yang tepat harus tersedia. Inspeksi penerimaan di lokasi harus memverifikasi kualitas material, panjang panel, profil rusuk, dan kondisi permukaan sebelum pemasangan dimulai.

Pertimbangan Seleksi

• Evaluasi lokasi bangunan dan rencanakan kecepatan angin sebelum memilih jenis sistem atap.
• Pastikan kemiringan atap dan tata letak drainase untuk memastikan pembuangan air efektif dan menghindari genangan.
• Pertimbangkan paparan lingkungan, termasuk semprotan garam, polutan industri, dan tingkat UV, saat memilih bahan dasar dan pelapis.
• Untuk geometri yang kompleks, libatkan pemasok sistem atap sejak dini untuk meninjau batasan fabrikasi panel dan opsi konstruksi modular.
• Tinjau akses pemeliharaan dan kebutuhan peralatan atap di masa depan selama tahap desain.

Pertanyaan Umum

Metode sambungan manakah yang paling dapat diandalkan untuk lokasi pesisir yang berangin kencang?

Pengelasan terus menerus pada panel baja tahan karat menawarkan ketahanan terhadap pengangkatan angin tertinggi dan sering kali ditentukan untuk daerah rawan topan. Sistem jahitan berdiri juga dapat bekerja dengan baik ketika detail jahitan dan klip diperkuat berdasarkan data uji terowongan angin atau pengangkatan.

Bagaimana sistem atap menangani pergerakan termal pada panel panjang?

Sistem jahitan berdiri menggunakan klip geser yang memungkinkan pergerakan di sepanjang kemiringan atap. Sistem yang dilas dapat menggunakan kerutan melintang atau sambungan ekspansi. Metode spesifiknya harus dikonfirmasi oleh perancang sistem atap berdasarkan geometri bangunan dan kisaran suhu.

Apa saja persyaratan perawatan umum untuk atap logam?

Inspeksi berkala harus memeriksa pengencang yang longgar, panel yang rusak, jalur drainase yang tersumbat, dan kondisi penutup pada penetrasi. Sistem jahitan berdiri dan sistem las umumnya memerlukan lebih sedikit perawatan dibandingkan atap pengikat terbuka karena pengencang tidak terkena cuaca secara langsung.

Bisakah atap logam dipasang di atas atap yang sudah ada?

Dalam beberapa kasus, atap logam baru dapat dipasang di atas atap yang sudah ada jika strukturnya dapat menopang beban tambahan dan permukaan yang ada kompatibel. Seorang insinyur struktur harus mengevaluasi kondisi yang ada dan memastikan bahwa detail pemasangan sudah sesuai.
