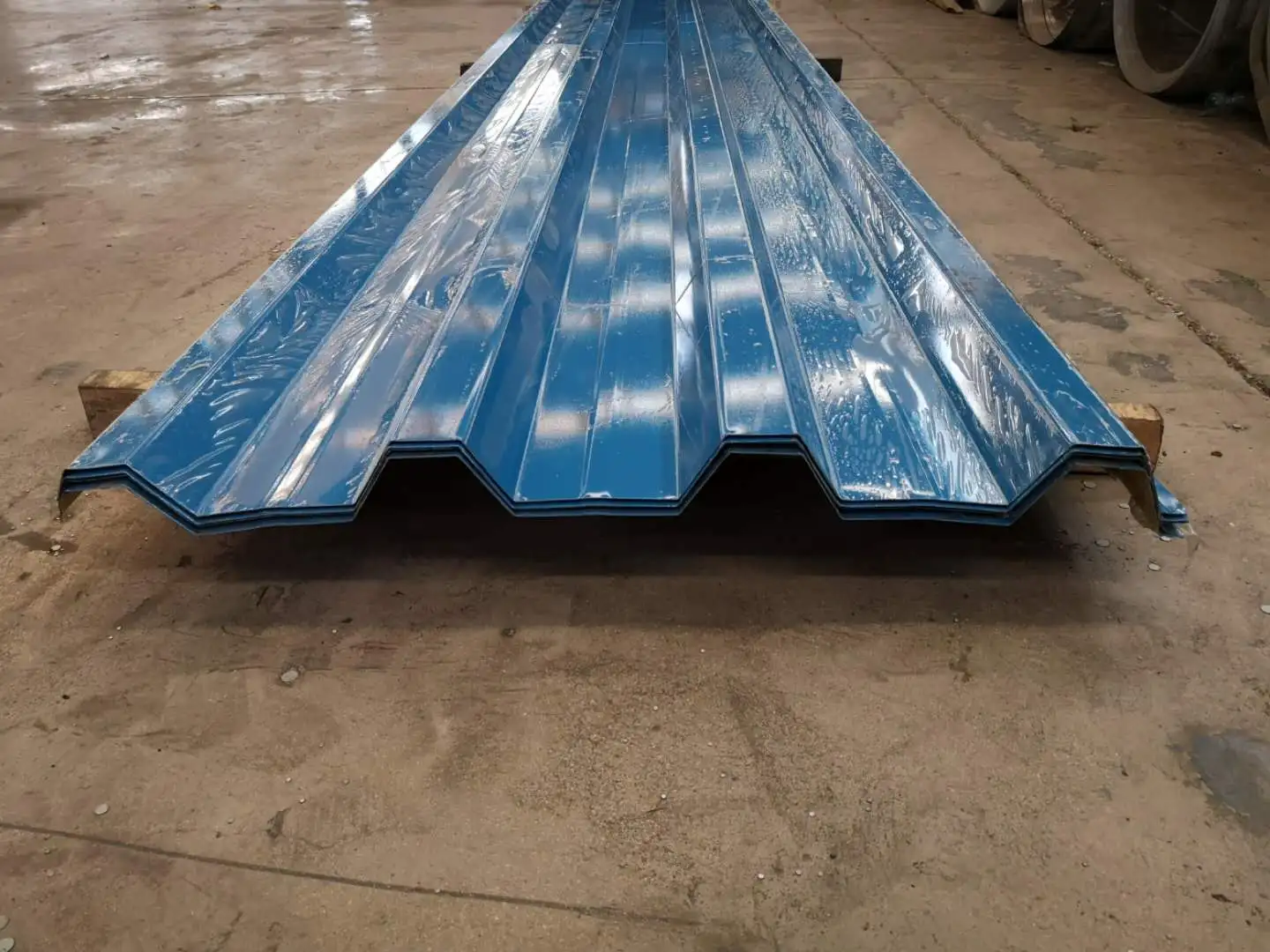

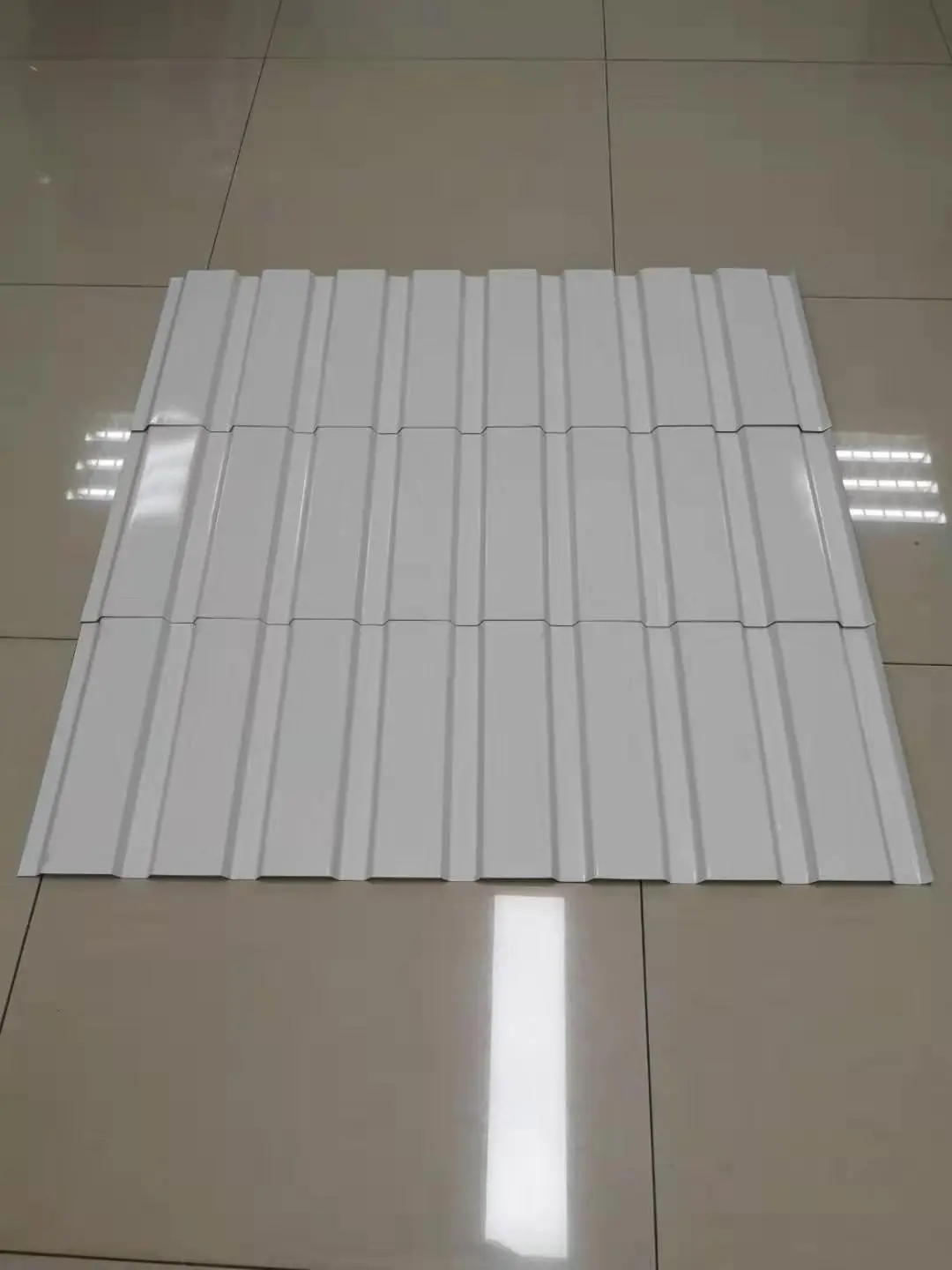

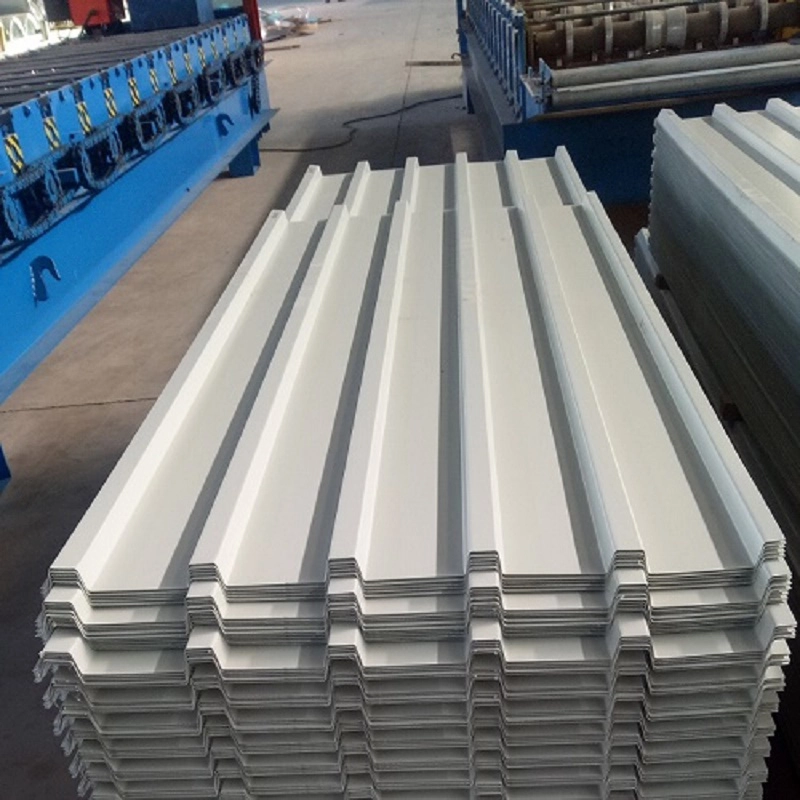

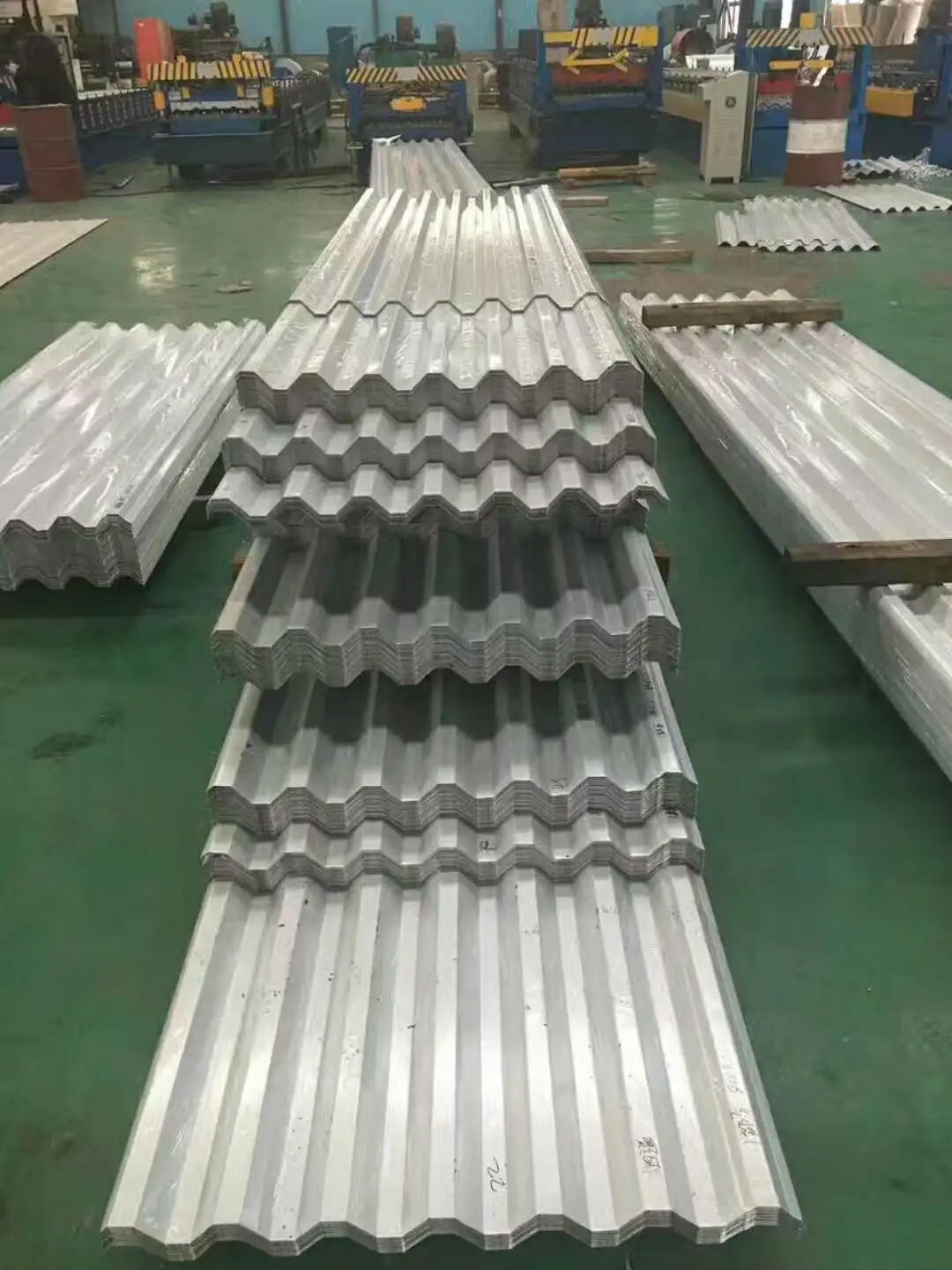

Lembaran Baja Berprofil berlapis warna diproduksi dengan cara cold-roll membentuk gulungan baja berlapis warna menjadi profil bergelombang. Mereka berfungsi sebagai atap, pelapis dinding, dan dekorasi interior atau eksterior untuk bangunan industri, gudang, dan struktur baja bentang besar. Setiap lembaran terdiri dari substrat baja yang memberikan kekuatan mekanis, lapisan logam yang berfungsi sebagai penghalang korosi, dan lapisan organik yang memberikan ketahanan terhadap cuaca dan penampilan. SENBO mengoperasikan beberapa jalur pembentuk gulungan untuk profil ini, dengan pemeriksaan internal pada geometri profil, ketebalan lapisan, dan kadar logam dasar.
Bahan bakunya adalah strip baja canai dingin atau canai panas, biasanya dipasok dalam seri lebar 1000 mm. Nilai kekuatan hasil meliputi 250 MPa, 280 MPa, 320 MPa, 350 MPa, dan 550 MPa. Struktur pelapisan mematuhi GB/T 12754. Konfigurasi umum menggunakan dua lapisan lapisan atas di sisi depan dan satu lapisan di belakang. Pelapis poliester (PE) atau fluorokarbon (PVDF) dipilih sesuai dengan ketahanan cuaca yang dibutuhkan. Jenis pelapis spesifik dikonfirmasi pada saat pemesanan.
Ketebalan umum berkisar dari 0,4 mm hingga 1,6 mm. Atap dan pelapis dinding biasanya menggunakan minimum 0,5 mm hingga 0,6 mm, sedangkan eksterior bangunan penting tidak boleh kurang dari 0,6 mm. Dek lantai yang menahan beban mungkin memerlukan ketebalan hingga 2 mm atau 3 mm. Ketinggian kerut berkisar dari 10 mm hingga 200 mm. Untuk bagian yang tidak diberi pengaku, rasio tinggi terhadap ketebalan sebaiknya dijaga di bawah 200. Lebar efektif bergantung pada profil. Profil yang banyak digunakan termasuk YX35-125-750 (tinggi rib 35 mm, lebar efektif 750 mm), Jiaochi 760 (YX51-380-760), dan Jiaochi 820.
| Indikator Kinerja | Parameter / Spesifikasi | Dasar atau Keterangan |
|---|---|---|
| Standar Eksekutif | GB/T 12755-2008 | Lembaran baja berprofil untuk bangunan |
| Standar Pelapisan | GB/T 12754 | Lembaran dan strip baja berlapis warna |
| Ketebalan Umum | 0,4–1,6 mm | Atap minimal 0,6 mm untuk bangunan utama |
| Kisaran Tinggi Tulang Rusuk | 10–200mm | Rasio tinggi terhadap ketebalan sebaiknya ≤200 |
| Kekuatan Hasil | 250–550 MPa | umum 250 MPa dan 350 MPa; 550 MPa untuk profil snap-lock |
| Berat Mati | 6–10kg/m² | Amplop ringan |
| Lebar Lembar Dasar | umum 1000 mm | Tersedia seri 600 mm, 1000 mm, dan 1200 mm |
| Kemiringan Atap yang Direkomendasikan | 2–5% untuk panjang kontinu | Batas defleksi l/300 |
| Persyaratan Pelapisan | Galvanis celup panas ≥90/90 g/m²; Dilapisi Al-Zn ≥50/50 g/m² | Kecuali ditentukan lain |
Lembaran baja berwarna berprofil memiliki berat antara 6 kg/m² dan 10 kg/m², yang jauh lebih rendah dibandingkan beton tradisional atau pelapis batu. Kekuatan luluh berkisar antara 250 MPa hingga 550 MPa, memberikan kekakuan diafragma dan kapasitas beban yang baik. Di bengkel utama Baja Khusus Huangshi Daye, lembaran atap berprofil YX114-333-666 dengan ketebalan logam dasar 0,8 mm dipasang di area seluas 13.200 m² untuk bentang BC saja, yang memastikan kesesuaian untuk atap industri besar.
Produk ini mendukung prefabrikasi pabrik dan pembentukan gulungan di tempat. Di proyek pabrik Optoelektronik Anhui Chaolong, mesin pembuat gulungan yang dipasang di kendaraan memproduksi lembaran di lokasi, sehingga memungkinkan pemasangan segera dan mencegah kerusakan transportasi. Lift boom artikulasi membantu penentuan posisi, meningkatkan efisiensi pemasangan sebesar 70% dan mengurangi pekerjaan manual di ketinggian sebesar 60%. Proyek ini mencakup lebih dari 76.000 m². Untuk gudang penyimpanan tertutup di Yugang Material Yard di Lanzhou, struktur rangka tubular dengan bentang terbesar di Tiongkok Barat Laut, panel atap menggunakan baja galvanis hot-dip berkekuatan tinggi setebal 0,6 mm dengan lapisan akhir berprofil berwarna. Pemasangan bentang panjang mengurangi jumlah tumpang tindih atap.

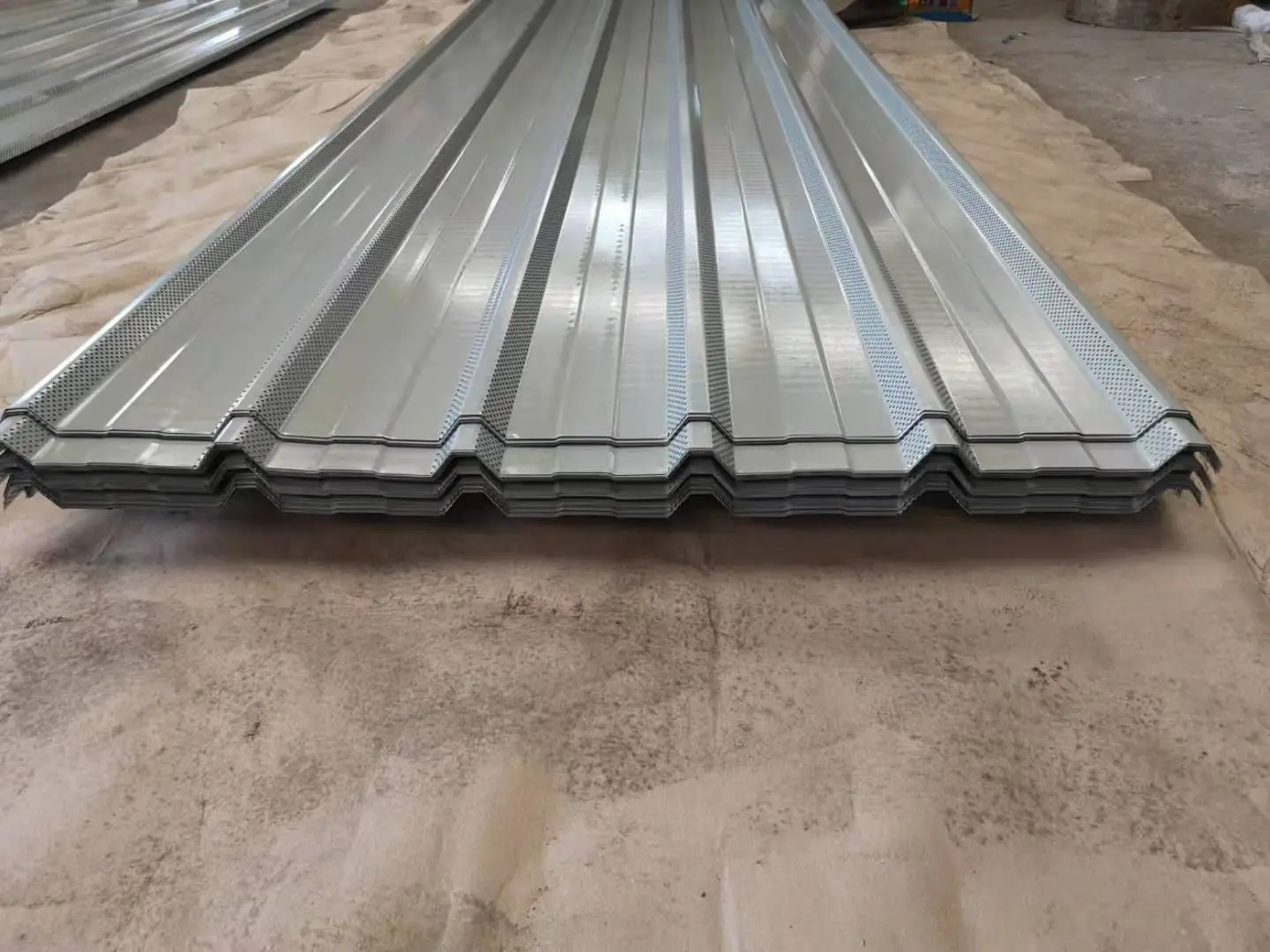

Lapisan eksterior memberikan sifat pembersihan sendiri dan ketahanan cuaca jangka panjang. Sistem pelapisan dapat disesuaikan agar sesuai dengan lingkungan korosif. Untuk substrat galvanis celup panas, berat lapisan dua sisi minimal 90 g/m² per sisi merupakan standar kecuali ditentukan lain. Untuk substrat paduan aluminium-seng, minimumnya adalah 50 g/m² per sisi. Jika lembaran bawah atap komposit berfungsi sebagai panel penyerap suara berlubang, ukuran lubang dan jarak harus ditentukan oleh desain akustik.
GB/T 12755-2008 menentukan pemilihan material, konfigurasi profil, persyaratan teknis, toleransi dimensi, dan pemeriksaan kualitas untuk lembaran baja berprofil. Untuk menghindari variasi warna yang terlihat, disarankan untuk memesan semua lembaran untuk satu proyek atap atau dinding dari batch produksi yang sama.
Tinggi rusuk mempengaruhi kekakuan lentur dan kemampuan merentang. Untuk bentang pendek, rusuk rendah seperti 35 mm mungkin cukup. Untuk bentang yang lebih panjang atau beban yang lebih tinggi, diperlukan profil yang lebih dalam seperti 51 mm atau lebih. Profil harus dipilih berdasarkan tabel bentang dan perhitungan desain, bukan berdasarkan tampilan saja.
Kemiringan 2% hingga 5% tipikal untuk lembaran dengan panjang kontinu tanpa putaran ujung. Kemiringan yang lebih rendah meningkatkan risiko genangan air, yang dapat memperpendek umur lapisan. Intensitas curah hujan lokal dan desain drainase juga harus dipertimbangkan.
Ya, banyak profil yang dapat dilengkungkan hingga radius besar dengan pembentukan gulungan atau pengereman tekan. Jari-jari minimum tergantung pada ketebalan lembaran, geometri rusuk, dan jenis lapisan. Koordinasi awal dengan produsen dianjurkan.
Untuk lingkungan industri pesisir atau korosif, lebih disukai substrat berlapis Al-Zn dengan setidaknya 50 g/m² per sisi, dan lapisan atas PVDF sering kali ditentukan. Dalam kondisi yang sangat agresif, bobot lapisan yang lebih tinggi atau tindakan perlindungan tambahan mungkin diperlukan.
Pemasok harus memberikan sertifikat uji pabrik untuk baja dasar dan catatan ketebalan lapisan. Dimensi profil dan kondisi permukaan diperiksa selama produksi dan sebelum pengiriman. Untuk proyek yang memerlukan pengangkatan angin atau kinerja struktural tertentu, laporan pengujian atau perhitungan dapat diberikan berdasarkan permintaan.
