Panel Sandwich Wol Batu Atap, juga disebut panel komposit berwajah logam, terdiri dari dua lembaran logam tipis yang direkatkan ke bahan inti ringan. Lembaran yang menghadap biasanya memiliki ketebalan 0,4 mm hingga 0,8 mm dan dapat berupa baja galvanis, baja lapis warna, baja lapis Al-Zn, atau paduan aluminium. Bahan inti dipilih berdasarkan keselamatan kebakaran, isolasi termal, dan kebutuhan anggaran. Pilihan inti yang umum adalah wol batu, poliuretan kaku (PU), dan polistiren (EPS). Bagian muka dan inti diikat dengan perekat, membentuk struktur kulit yang tertekan. Permukaan logam membawa gaya tarik dan tekan, sedangkan inti memindahkan tegangan geser dan memisahkan permukaan, sehingga menghasilkan kekakuan lentur yang tinggi dibandingkan dengan berat panel.

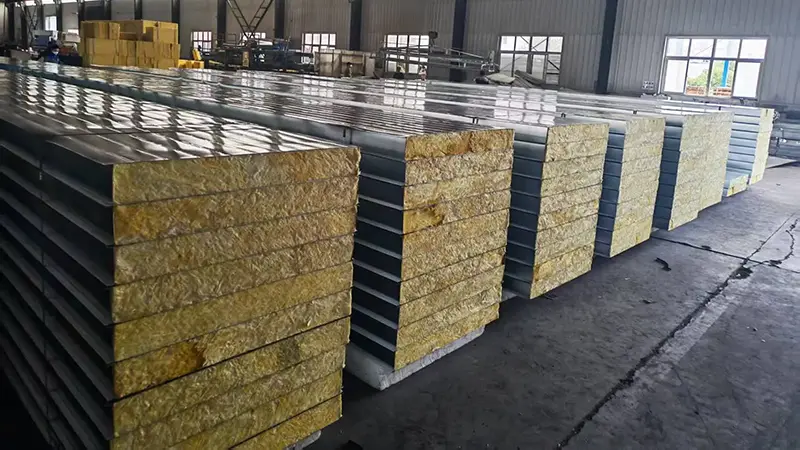

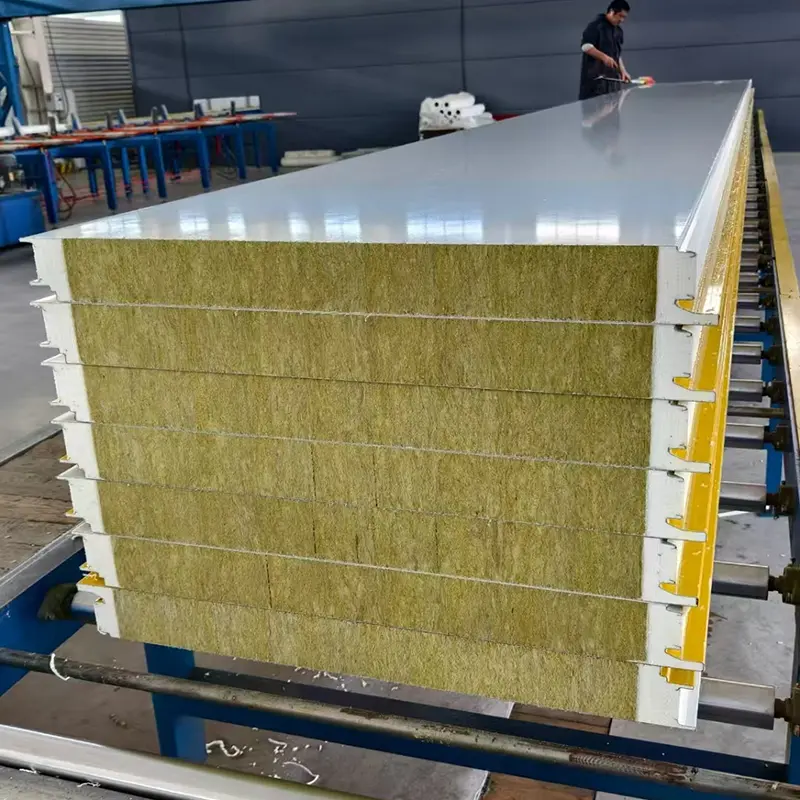

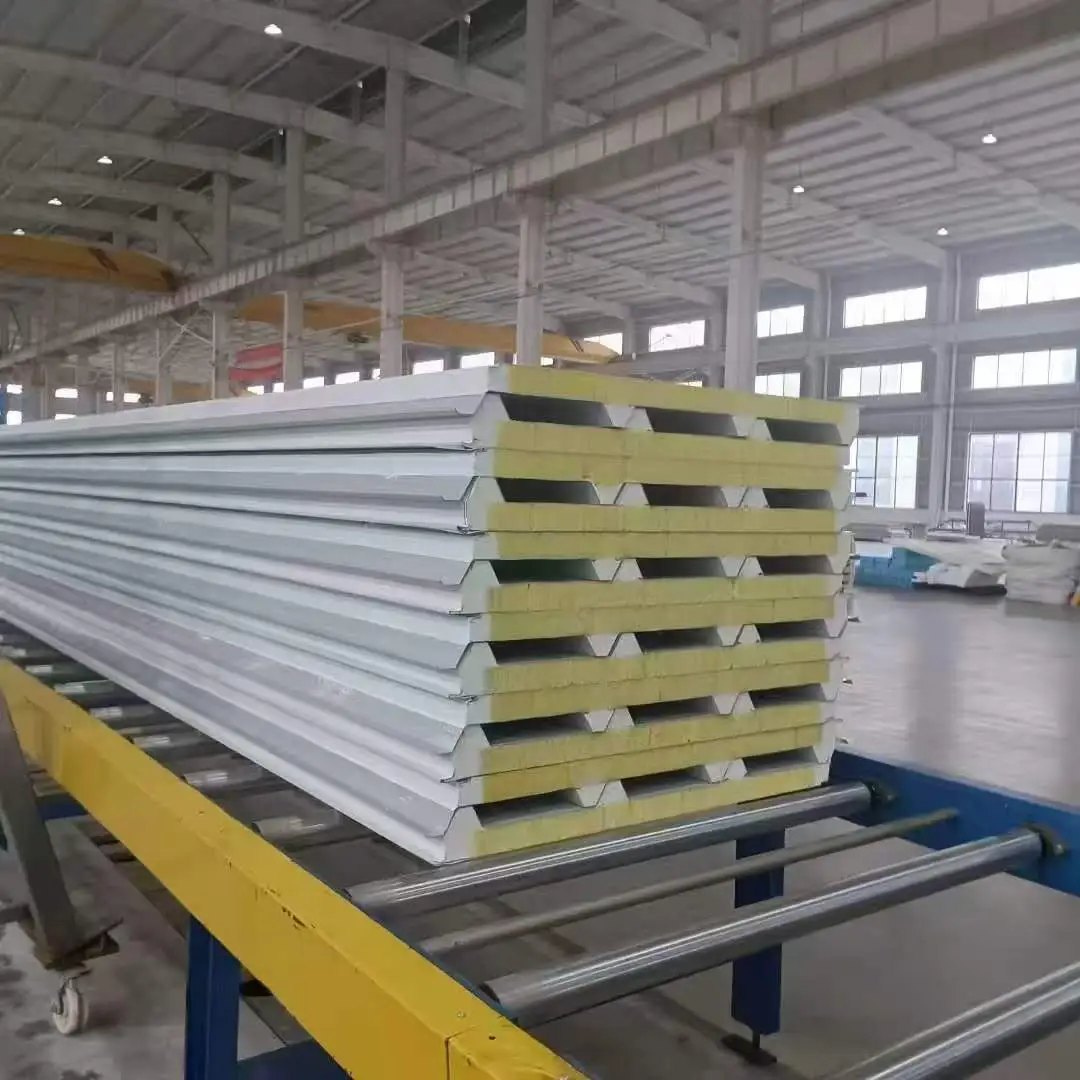

Panel Sandwich Roof Rock Wool umumnya memiliki tebal 50 mm hingga 200 mm dengan lebar efektif 900 mm hingga 1000 mm. Panel sandwich PU memiliki ketebalan mulai dari 30 mm hingga 100 mm dengan lebar efektif 1000 mm. Panel sandwich EPS tersedia dengan ketebalan 50 mm hingga 250 mm dengan lebar efektif 1150 mm atau 1200 mm. Panjang panel umumnya mencapai 12.000 mm, dan panjang khusus dapat diproduksi sesuai dengan kebutuhan proyek.
| Indikator Kinerja | Inti Poliuretan (PU). | Inti Wol Batu | Inti Polistiren (EPS). | Referensi Standar |
|---|---|---|---|---|
| Kepadatan Inti | ≥30kg/m³ | ≥100kg/m³ | ≥18kg/m³ | JC/T 868/869/689 |
| Konduktivitas Termal | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Diukur pada suhu sekitar |
| Kekuatan Ikatan | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Antara menghadap dan inti |
| Kinerja Pembakaran | Kelas B1 | Kelas A (Tidak mudah terbakar) | Kelas B2 | GB 8624 |
| Peringkat Ketahanan Api | Tidak ditentukan | ≥60 menit untuk ketebalan ≥80 mm | Tidak ditentukan | Diverifikasi dengan uji api |
| Kapasitas Beban Lentur | ≥0,5 kN/m pada L₀/200 | ≥0,5 kN/m pada L₀/250 | ≥0,5 kN/m pada L₀/250 | Batas defleksi |
| Ketebalan Umum | 30–100mm | 50–200mm | 50–250mm | Dapat disesuaikan |
| Lebar Efektif | 1000mm | 900–1000mm | 1150–1200mm | Lebar standar |
Panel berperilaku seperti I-beam. Permukaan logam berfungsi sebagai flensa, yang memikul tegangan tarik dan tekan. Inti bertindak sebagai jaringan, mentransfer gaya geser. Meningkatnya ketebalan inti akan meningkatkan kekakuan lentur tanpa menambah bobot secara signifikan karena kepadatan inti menjadi rendah. Ketiga tipe inti tersebut wajib memenuhi kapasitas beban lentur minimum sebesar 0,5 kN/m di bawah batas defleksi yang ditentukan. Panel wol batu dan EPS diuji pada L₀/250, sedangkan panel PU diuji pada L₀/200.
Persyaratan kekuatan ikatan bervariasi menurut jenis inti. Panel EPS memerlukan kekuatan rekat di atas 0,1 MPa, panel PU minimal 0,09 MPa, dan panel wol batu di atas 0,06 MPa. Selama pengujian pengelupasan, material inti yang tersisa pada permukaan harus didistribusikan secara merata dan menutupi setidaknya 85% dari area yang direkatkan. Persyaratan ini membantu memastikan bahwa permukaan dan inti tetap berfungsi sebagai satu kesatuan.
Perilaku api terutama ditentukan oleh inti. Inti wol batu tidak mudah terbakar dan memberikan tingkat ketahanan api minimal 60 menit bila ketebalannya 80 mm atau lebih. Inti PU dapat mencapai peringkat tahan api Kelas B1. Inti EPS diberi peringkat Kelas B2 dan terbatas pada area dengan persyaratan keselamatan kebakaran rendah. Kode kebakaran proyek harus memandu pemilihan inti.
Inti PU menawarkan konduktivitas termal terendah pada 0,027 W/(m·K) atau kurang, diikuti oleh EPS pada 0,041 W/(m·K) dan rock wool pada 0,045 W/(m·K). Pemilihan harus menyeimbangkan target isolasi, tingkat kebakaran, dan anggaran. Untuk kebutuhan insulasi tertentu, panel PU bisa lebih tipis dari panel EPS atau rock wool.
Panel inti wol batu cocok untuk bangunan yang memerlukan bahan selubung yang tidak mudah terbakar, seperti pabrik industri dengan risiko kebakaran tinggi, bangunan umum, ruang bersih, dan area di mana peraturan kebakaran mewajibkan bahan Kelas A. Mereka juga memberikan penyerapan suara yang baik, yang berguna di lingkungan yang bising.
Panel inti PU cocok untuk proyek yang memerlukan isolasi termal maksimum dalam ketebalan terbatas, seperti penyimpanan dingin, gudang dengan pengatur suhu, dan bangunan hemat energi. Tingkat kebakaran B1 membuatnya dapat diterima dalam banyak aplikasi, namun peraturan kebakaran setempat harus dipatuhi.
Panel inti EPS adalah pilihan ekonomis untuk bangunan dengan persyaratan keselamatan kebakaran rendah, seperti bangunan sementara, bangunan pertanian, dan beberapa gudang. Mereka memberikan isolasi yang baik dengan biaya lebih rendah, namun peringkat B2 mereka membatasi penggunaan di area yang dihuni atau berisiko tinggi.
Wol batu adalah satu-satunya pilihan yang tidak mudah terbakar di antara ketiganya dan memberikan ketahanan api tertinggi. PU bisa mencapai B1, sedangkan EPS B2. Untuk bangunan dengan peraturan kebakaran yang ketat, wol batu biasanya diperlukan.
Ya, panel sandwich dapat digunakan untuk dinding dan atap, namun panel atap mungkin memerlukan fitur tambahan seperti profil yang lebih kuat, desain drainase yang lebih baik, dan ketahanan terhadap angin yang lebih tinggi. Konfirmasikan dengan pabrikan bahwa panel yang dipilih memenuhi persyaratan beban atap.
PU menawarkan isolasi termal yang lebih baik per unit ketebalan dan kekuatan ikatan yang lebih tinggi, namun harganya lebih mahal. EPS lebih ringan dan murah. Jika target isolasi dapat dipenuhi dengan panel EPS yang lebih tebal, ini mungkin merupakan pilihan yang lebih ekonomis. Perhitungan termal harus memandu keputusan.
Standar yang relevan mencakup JC/T 868 untuk panel sandwich poliuretan berwajah logam, JC/T 869 untuk panel sandwich wol batu berwajah logam, dan JC/T 689 untuk panel sandwich polistiren berwajah logam. Spesifikasi proyek dan kriteria penerimaan harus mengacu pada dokumen-dokumen ini.
