Lembaran logam berlubang, juga dikenal sebagai panel berlubang atau jaring berlubang, diproduksi dengan membuat pola lubang pada lembaran logam.Bahan Bangunan SENBOmemasok produk ini untuk aplikasi arsitektur, akustik, dan industri, dengan fokus pada akurasi dimensi dan ketertelusuran material.
Pemilihan bahan dasar bergantung pada lingkungan pengoperasian dan persyaratan kinerja. Tiga kelompok bahan yang umum digunakan:
baja tahan karat 304:Memberikan ketahanan terhadap korosi yang cocok untuk lingkungan luar ruangan dan lingkungan yang agresif secara kimia. Sampel representatif tidak menunjukkan karat setelah 1000 jam pengujian semprotan garam dalam kondisi ASTM B117. Performa sebenarnya bergantung pada penyelesaian permukaan dan persiapan tepi.
Paduan aluminium (mis., 6061):Menawarkan kepadatan rendah (sekitar 2,7 g/cm³) dikombinasikan dengan kekuatan yang baik. Bahannya dapat dianodisasi atau dilapisi bubuk untuk meningkatkan daya tahan dan penampilan permukaan.

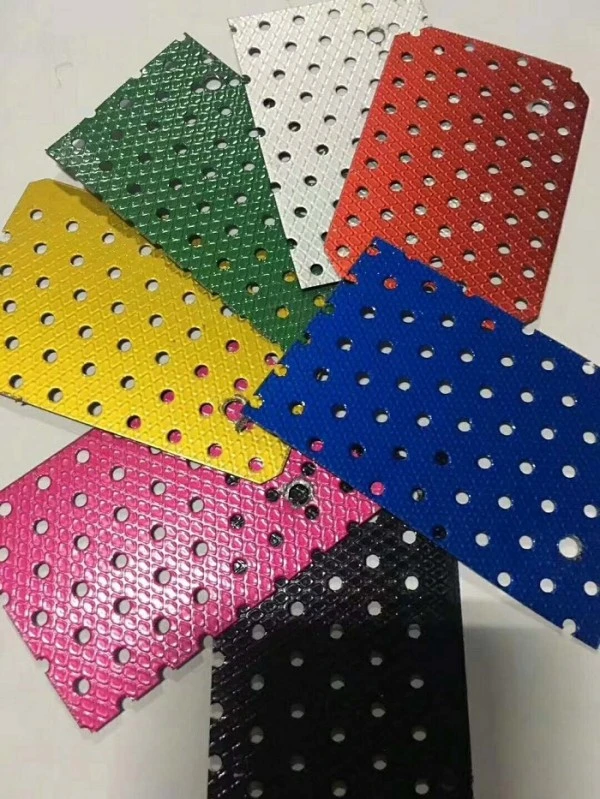

Q235 baja galvanis atau berlapis warna:Pilihan ekonomis untuk keperluan arsitektur dan industri umum. Perlindungan permukaan biasanya dicapai melalui galvanisasi hot-dip diikuti dengan pelapisan bubuk elektrostatik.

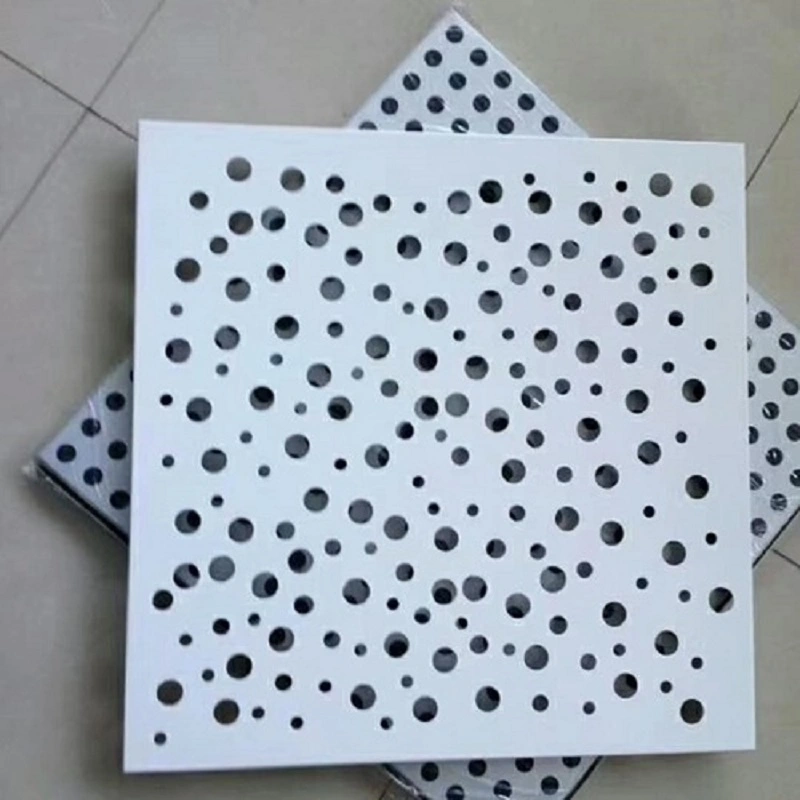

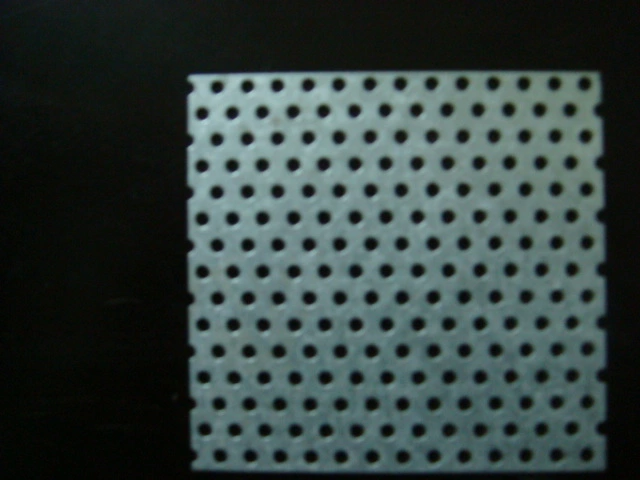

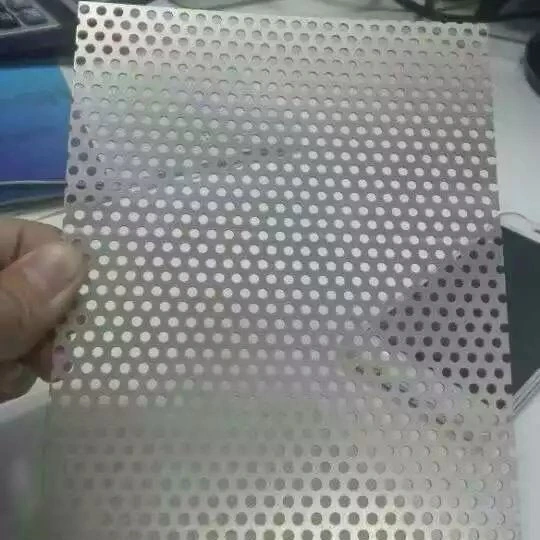

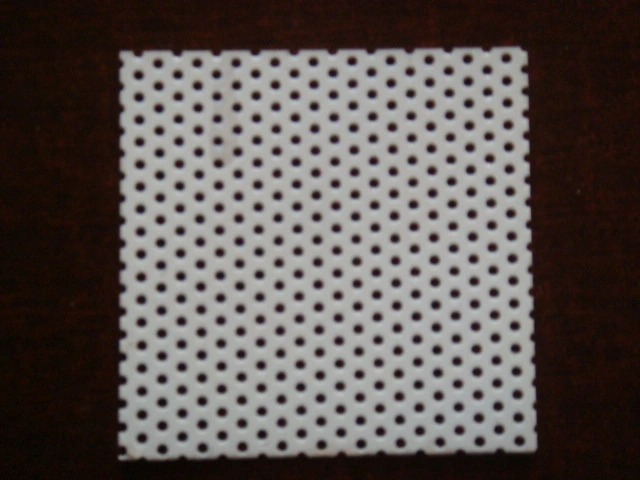

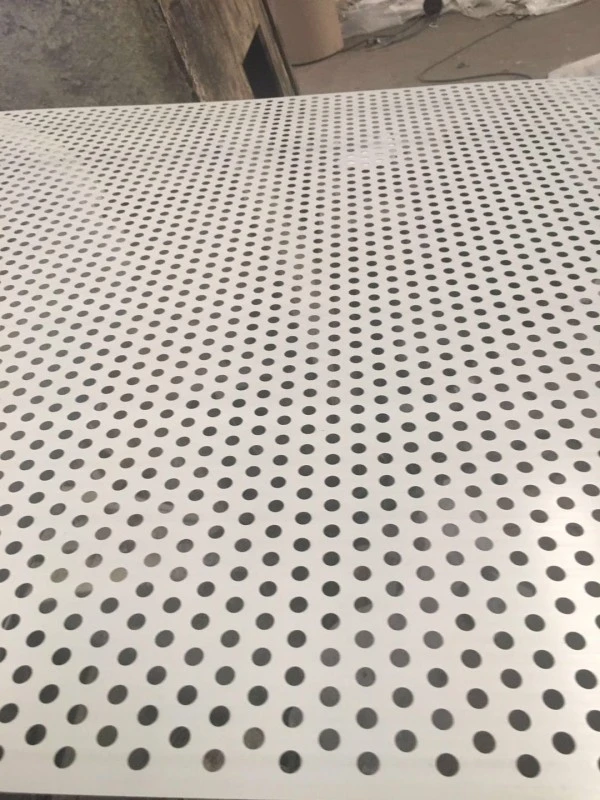

Peralatan pelubang CNC berkecepatan tinggi menghasilkan lebih dari 20 pola perforasi, termasuk bentuk bulat, persegi, berlubang, heksagonal, silang, sisik ikan, dan bunga plum. Proses ini memungkinkan kontrol yang tepat terhadap diameter lubang, jarak, dan rasio area terbuka.

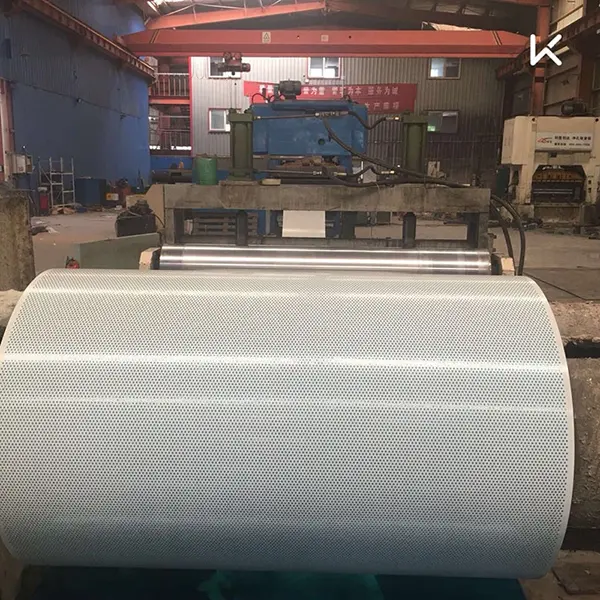

Lembaran datar dapat diproduksi dengan ketebalan mulai dari 0,1 mm hingga 15 mm, dengan diameter lubang berkisar antara 0,1 mm hingga 200 mm. Lembaran melingkar tersedia dalam ketebalan mulai 0,2 mm hingga 1,5 mm, dengan lebar maksimum 1250 mm dan diameter lubang dari 0,5 mm hingga 10 mm. Untuk aplikasi arsitektur, ketebalan umum berkisar antara 0,5 mm hingga 2,0 mm, dengan diameter lubang antara 3 mm dan 20 mm. Rasio area terbuka dari 15% hingga 60% adalah tipikal, dan toleransi diameter lubang dikontrol dalam ±0,1 mm.
Lembaran paduan aluminium dapat dianodisasi untuk menciptakan lapisan oksida yang keras dan padat yang meningkatkan ketahanan terhadap korosi dan kekerasan permukaan. Lapisan bubuk menawarkan hasil akhir yang ramah lingkungan dengan ketahanan terhadap cuaca dan bahan kimia yang baik. Lapisan elektroforesis memberikan cakupan seragam dengan daya rekat yang kuat.
Lembaran baja biasanya dilindungi dengan galvanisasi hot-dip diikuti dengan pelapisan bubuk elektrostatik, dengan ketebalan lapisan tipikal minimal 60 μm.
Lembaran berlubang berkontribusi terhadap penyerapan suara bila dipasang dengan celah udara atau bahan pendukung berpori. Gelombang suara yang memasuki lubang kehilangan energi melalui gesekan dan efek viskos pada permukaan bukaan.
Koefisien penyerapan suara diukur pada frekuensi pita oktaf tertentu menurut ASTM C423 untuk rakitan representatif yang terdiri dari panel aluminium lubang heksagonal dengan lapisan pendukung berpori dan rongga udara. Koefisien Pengurangan Kebisingan (NRC) yang dihasilkan adalah 0,8 atau lebih tinggi untuk konfigurasi yang diuji. NRC sebenarnya untuk pemasangan tertentu bergantung pada ketebalan panel, ukuran lubang, laju perforasi, material pendukung, kedalaman rongga udara, dan metode pemasangan. Laporan pengujian tersedia berdasarkan permintaan.
Kinerja mekanis tergantung pada bahan dasar, ketebalan, dan pola perforasi. Kapasitas beban struktural harus dihitung sesuai dengan standar desain yang berlaku berdasarkan ketebalan panel, geometri perforasi, jarak penyangga, bentang, dan metode pengikatan. Sebagai referensi, panel baja setebal 3 mm dengan perforasi persegi (bukaan 10 mm) dan bentang penyangga tertentu telah diverifikasi untuk menahan beban yang didistribusikan secara merata sebesar 5 kN/m² melalui perhitungan teknik. Catatan perhitungan terperinci dapat diberikan berdasarkan permintaan.
Panel dengan perforasi melingkar (bukaan 20 mm, area terbuka 50%) menunjukkan hambatan aliran udara 50 Pa atau kurang saat diuji menurut ISO 5801.
Ketahanan terhadap korosi diverifikasi melalui pengujian semprotan garam: sampel baja tahan karat 304 tidak menunjukkan karat setelah 1000 jam per ASTM B117; baja galvanis dengan galvanisasi hot-dip dan lapisan bubuk tidak menunjukkan pengelupasan atau karat setelah 500 jam dengan standar yang sama. Laporan pengujian tersedia.
Panel aluminium anodisasi atau berlapis bubuk menunjukkan peningkatan ketahanan terhadap korosi, keausan, dan paparan sinar UV. Kinerja setiap perawatan permukaan dapat dikonfirmasikan dengan laporan pengujian relevan yang disertakan bersama pesanan.
Panel berlubang digunakan dalam penghalang kebisingan transportasi, sering kali dikombinasikan dengan bahan penyerap suara di belakang permukaan berlubang. Di gedung-gedung publik seperti terminal bandara, stasiun kereta api, stadion, dan pusat pameran, panel memberikan kontrol akustik sekaligus memberikan fleksibilitas desain visual.
Fasad arsitektur menggunakan pola perforasi untuk menciptakan efek semi transparan dan variasi cahaya dan bayangan. Contoh yang terdokumentasi termasuk fasad logam Apartemen Skylight di Prancis dan perpustakaan Central Academy of Fine Arts. Untuk referensi dan dokumentasi spesifik proyek, silakan hubungi tim kami.
Parameter berikut didasarkan pada produksi standar dan standar pengujian yang relevan. Jika memungkinkan, dokumentasi bukti tersedia berdasarkan permintaan.
| Indikator Kinerja | Parameter/Spesifikasi | Catatan/Dasar Bukti |
|---|---|---|
| Bahan Dasar | Baja Tahan Karat 304 / Baja Galvanis Q235 / Paduan Aluminium / Baja Berlapis Warna | Sertifikat material tersedia |
| Ketebalan Umum | 0,5–2,0 mm (arsitektur); 0,1–15 mm (kisaran penuh) | |
| Rentang Apertur | 0,5–200 mm (dapat disesuaikan) | 3–20 mm umum dalam arsitektur |
| Rasio Area Terbuka | 15%–60% (dapat disesuaikan) | |
| Pola Lubang | Bulat, persegi, berlubang, heksagonal, silang, sisik ikan, bunga plum, dll. | Lebih dari 20 jenis tersedia |
| Koefisien Pengurangan Kebisingan (NRC) | ≥0,8 (perakitan yang diuji: aluminium lubang heksagonal + penyangga + rongga udara) | ASTM C423; laporan pengujian tersedia |
| Beban Terdistribusi Secara Seragam | 5 kN/m² (baja 3 mm, lubang persegi 10 mm, bentang tertentu) | Perhitungan teknik; rincian berdasarkan permintaan |
| Ketahanan Korosi | 304 tahan karat: tidak berkarat setelah semprotan garam 1000 jam; galvanis + bubuk: 500 jam | ASTM B117; laporan pengujian tersedia |
| Kinerja Kebakaran | Substrat baja tidak mudah terbakar | Klasifikasi perakitan lengkap per pengujian yang berlaku |
| Maks. Ukuran Panel Datar | 1450×3500mm | Tergantung pada bahan dan polanya |
| Toleransi Apertur | ±0,1mm | Presisi meninju CNC |
1. Performa Akustik Terverifikasi.NRC di atas 0,8 telah dikonfirmasi untuk perakitan yang diuji secara spesifik. Jika dikombinasikan dengan lapisan pendukung dan rongga udara yang sesuai, panel ini membantu mengurangi tingkat kebisingan pada penghalang lalu lintas dan sistem akustik arsitektural.
2. Fleksibilitas Bahan.Pilihannya mencakup baja tahan karat 304 untuk ketahanan terhadap korosi, paduan aluminium untuk aplikasi dekoratif ringan, dan baja galvanis untuk penggunaan umum yang ekonomis.
3. Variasi Pola Perforasi.Tersedia lebih dari 20 pola, dengan diameter lubang dan rasio area terbuka yang dapat disesuaikan untuk mencapai transparansi visual, kinerja akustik, dan ventilasi yang diinginkan.
4. Hasil Akhir Tahan Cuaca.Panel aluminium dapat dianodisasi atau dilapisi bubuk; panel baja menggunakan galvanisasi hot-dip plus lapisan bubuk. Laporan pengujian ketahanan terhadap semprotan garam dapat diberikan.
5. Rentang Aplikasi Yang Luas.Cocok untuk perawatan akustik dekoratif di gedung-gedung publik, penghalang kebisingan lalu lintas, pelindung peralatan industri, dan komponen filtrasi.
Untuk aplikasi akustik:Pilih pola perforasi dan area terbuka berdasarkan rentang frekuensi target. Bahan pendukung berpori dan celah udara secara signifikan meningkatkan penyerapan. Gunakan data pengujian ASTM C423 sebagai panduan, tetapi verifikasi kinerja untuk perakitan spesifik Anda.
Untuk fasad luar ruangan:Pilih baja tahan karat 304 atau aluminium berlapis bubuk untuk ketahanan korosi jangka panjang. Pastikan ketebalan dan profil panel memenuhi persyaratan beban angin di lokasi proyek.
Untuk filtrasi industri:Tentukan dengan tepat diameter lubang, jarak, dan area terbuka yang diperlukan. Kontrol toleransi dimensi sangat penting untuk kinerja pemfilteran yang konsisten.
Selama instalasi:Tangani panel dengan hati-hati agar tidak menekuk atau merusak bagian tepi yang berlubang. Gunakan pengencang dan rangka penyangga yang sesuai. Untuk rakitan akustik, pastikan material pendukung dipasang tanpa celah atau kompresi yang dapat mengurangi kinerja.
Kami menerima gambar yang disediakan pelanggan dalam format CAD umum (DXF, DWG) untuk tata letak perforasi khusus. Tim teknik kami meninjau geometri lubang, jarak tepi, area terbuka, dan persyaratan pembentukan sebelum produksi. Inspeksi artikel pertama dan sertifikat material tersedia berdasarkan permintaan.
1.Sistem penghalang suara untuk pengendalian kebisingan lalu lintas di sepanjang jalan raya, kereta api, dan kereta bawah tanah.
2.Dekorasi interior penyerap suara untuk bangunan umum besar, termasuk terminal bandara, stasiun kereta api kecepatan tinggi, stadion, dan pusat pameran.
3.Fasad arsitektur, langit-langit, dan partisi yang menciptakan efek cahaya dan bayangan serta desain visual semi transparan.
4.Penutup pelindung untuk peralatan industri, panel pembuangan panas, dan kisi-kisi speaker.
5.Filtrasi dan penyaringan industri untuk mesin kimia, peralatan farmasi, dan mesin pengolah makanan.
Pemilihannya bergantung pada rentang frekuensi target dan material pendukung. Untuk penyerapan jangkauan bicara secara umum, area terbuka 20–30% dengan diameter lubang 3–6 mm adalah hal yang umum. Lapisan pendukung berpori yang lebih tebal dan rongga udara yang lebih dalam meningkatkan penyerapan frekuensi rendah. Kami merekomendasikan pengujian perakitan yang representatif atau berkonsultasi dengan spesialis akustik untuk ruang kritis.
Lembaran berlubang dilubangi dari logam padat, meninggalkan pola lubang yang bersih dan seragam dengan tingkat presisi yang tinggi. Logam yang diperluas dibelah dan diregangkan, menciptakan jaring dengan bukaan berbentuk berlian dan permukaan bertekstur. Lembaran berlubang biasanya menawarkan kerataan yang lebih baik dan pola dekoratif yang lebih beragam, sedangkan logam yang diperluas seringkali lebih ringan dan lebih murah untuk aplikasi industri tertentu.
Ya, tapi luasnya tergantung bahan, ketebalan, dan pola perforasi. Pola yang sangat terbuka mengurangi sifat mampu bentuk. Jika pembentukan diperlukan, tata letak pelubangan harus dirancang untuk menghindari tekanan berlebihan pada tepi lubang. Diskusikan persyaratan pembentukan dengan tim teknik kami selama tahap desain.
Untuk lingkungan pesisir, biasanya direkomendasikan baja tahan karat 304 atau paduan aluminium dengan lapisan akhir anodisasi atau berlapis bubuk yang sesuai. Baja tahan karat menawarkan ketahanan korosi tertinggi, sedangkan aluminium lebih ringan. Hindari baja galvanis standar kecuali baja tersebut memiliki lapisan pelindung tambahan yang sesuai untuk kondisi tertentu.
Belum tentu. Meskipun area terbuka yang lebih tinggi memungkinkan lebih banyak suara mencapai material pendukung, terdapat rentang optimal. Di atas ambang batas tertentu, massa dan kekakuan panel menurun, sehingga dapat mengurangi kinerja frekuensi rendah. Interaksi antara area terbuka, diameter lubang, material pendukung, dan kedalaman rongga menentukan penyerapan keseluruhan. Pengujian atau simulasi disarankan untuk mendapatkan hasil yang presisi.
