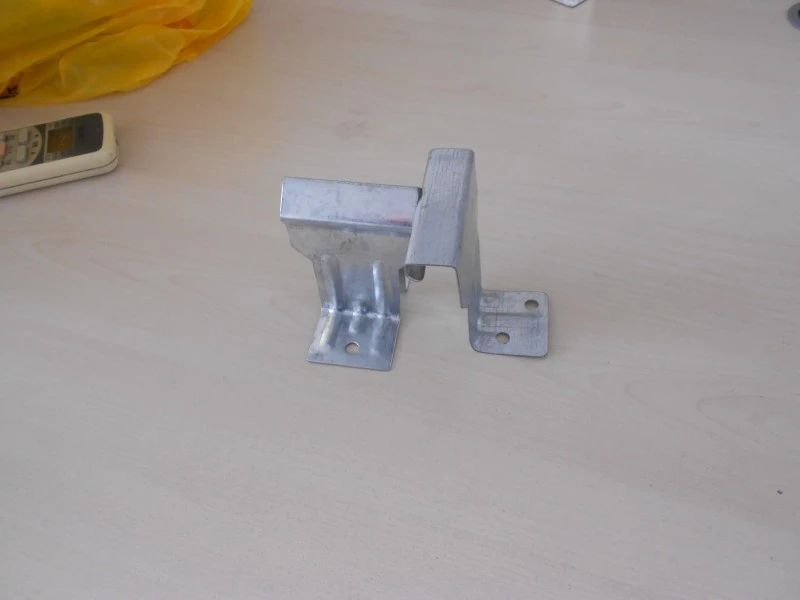

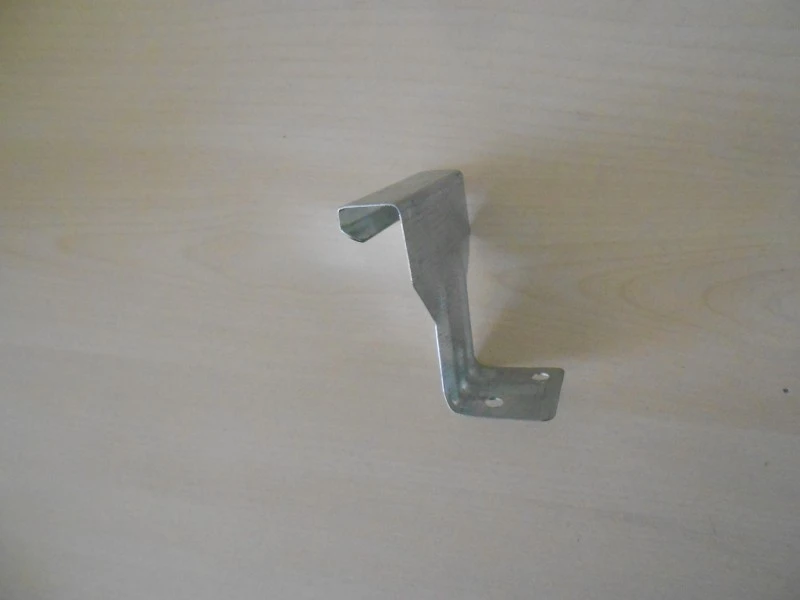

Pengencang Klip Tersembunyi menyediakan koneksi tersembunyi antara panel bangunan dan struktur pendukung. Klip terpasang dengan rusuk dasar yang dipasang pada purlin atau braket, menahan panel tanpa sekrup melalui permukaan panel. Pendekatan ini menjaga semua pengencang tetap berada di dalam lapisan panel, memberikan tampilan luar yang bersih dan menghilangkan jalur kebocoran yang terkait dengan sekrup dan sealant yang terbuka. SENBO memasok klip ini dengan pemeriksaan dimensi pada kedalaman slot, panjang kaki, dan ketebalan material, dan proses produksinya mencakup pengujian kekuatan pengikatan secara berkala.

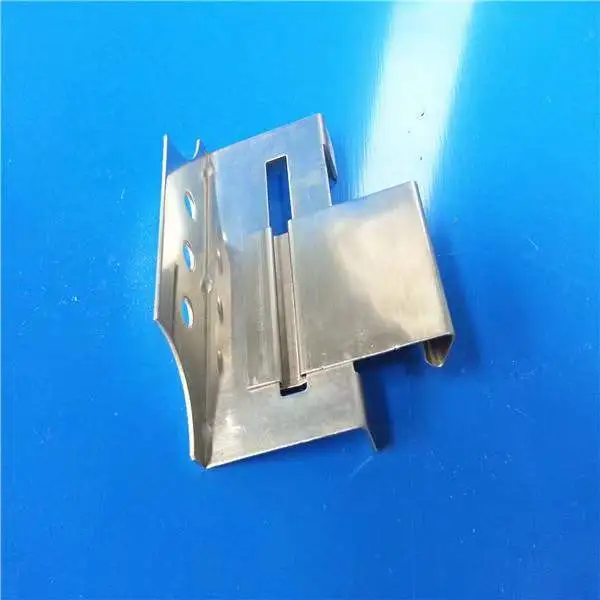

Klip terbuat dari baja tahan karat 304 sebagai standar, dengan 430 dan 201 tersedia untuk anggaran tertentu. Baja Q235B dengan galvanisasi hot-dip digunakan untuk klip struktural yang lebih berat. Klip baja tahan karat diproduksi dengan pengepresan dingin atau pengecapan dari bahan strip. Klip Q235B biasanya terbuat dari pelat canai panas dengan ketebalan minimal 5 mm dan dibentuk dengan pengepresan dingin hidraulik untuk menjaga kekuatan dan akurasi dimensi.
Tinggi internal klip ditentukan oleh kedalaman slot panel. Ketinggian internal umum berkisar dari 2,6 mm hingga 10 mm, dengan panjang kaki 7,5 mm dan ketebalan material dari 0,5 mm hingga 1,5 mm untuk baja tahan karat. Diameter baut 12 mm dengan tingkat kekuatan minimal 8,8. Klip diklasifikasikan berdasarkan aplikasi menjadi klip panel dinding, klip panel atap, dan klip panel lantai. Berdasarkan bahannya, mereka dibagi menjadi klip baja tahan karat dan klip baja galvanis hot-dip.
| Barang | Parameter / Spesifikasi | Referensi atau Catatan |
|---|---|---|
| Bahan Dasar | Baja tahan karat 304 / baja canai panas Q235B | Bahan dipilih berdasarkan aplikasi |
| Ketebalan Bahan | 0,5–1,5 mm untuk baja tahan karat; ≥5 mm untuk komponen semua baja | Tergantung pada jenis produk |
| Klip Tinggi Internal | 2,6–10mm | Must match panel slot |
| Panjang Kaki | 7,5 mm | Dimensi khas |
| Spesifikasi Baut | M12, kelas kekuatan ≥8.8 | Untuk sambungan struktural |
| Ketebalan Galvanisasi | ≥150 g/m² per sisi | Q235B galvanis celup panas |
| Ketahanan Selip | Δ ≤ 7,0 mm pada 7,0 kN; Δ ≤ 0,5 mm pada 10,0 kN | Per GB 15831 dan standar industri |
| Integritas Struktural | Tidak ada kegagalan pada 25,0 kN | Per GB 15831 dan standar industri |
| Kekakuan Torsi | θ ≤ 4° pada torsi 900 N·m | Untuk skrup sudut kanan |
| Uji Torsi | Tidak ada kegagalan pada ≥65 N·m | Ketahanan torsi klip |
Persyaratan mekanis untuk klip tersembunyi didasarkan pada GB 15831 dan standar industri terkait. Uji ketahanan slip memerlukan perpindahan tidak lebih dari 7,0 mm pada beban 7,0 kN, dan tidak lebih dari 0,5 mm pada 10,0 kN. Klip tidak boleh gagal pada 25,0 kN. Kekakuan torsi memerlukan sudut tidak lebih dari 4 derajat di bawah torsi 900 N·m. Klip cold-pressed yang seluruhnya terbuat dari baja yang diuji oleh SENBO memenuhi batasan ini.
Klip baja tahan karat 304 telah diuji semprotan garam dan menunjukkan ketahanan korosi yang sesuai untuk paparan di luar ruangan. Klip Q235B galvanis hot-dip memiliki lapisan seng minimum 150 g/m² per sisi, yang memberikan perlindungan jangka panjang dalam kondisi atmosfer normal. Pilihan material harus sesuai dengan lingkungan proyek.

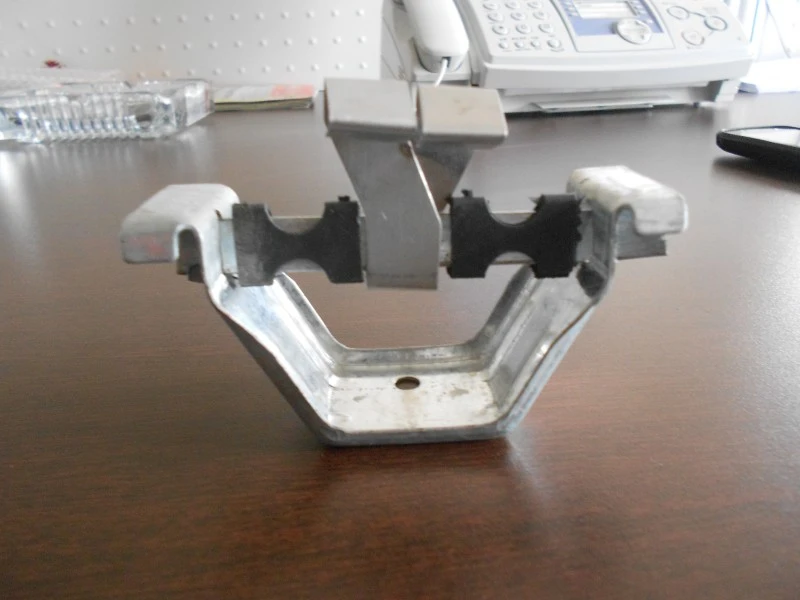

Pada atap jahitan berdiri, klip tersembunyi menahan panel ke braket penyangga tanpa penetrasi permukaan. Hal ini memungkinkan panel atap bergerak dengan ekspansi dan kontraksi termal sambil tetap menempel pada klip. Hasilnya adalah permukaan atap tanpa lubang sekrup yang terbuka, sehingga mengurangi kemungkinan masuknya air dan meningkatkan ketahanan air dalam jangka panjang. Metode klip tersembunyi digunakan dalam sistem jahitan berdiri 360° untuk atap industri bentang besar.
Untuk panel dinding, Pengencang Klip Tersembunyi memungkinkan pemasangan tanpa paku, sehingga permukaan panel tetap bersih. Pada rakitan trim jendela, sambungan tersembunyi menutupi tepi potongan panel berlapis warna, melindunginya dari kontak langsung dengan hujan dan mengurangi risiko karat pada tepinya. Metode pemasangan ini memenuhi persyaratan tampilan arsitektur.
Pemasok harus memberikan sertifikat material untuk baja tahan karat atau baja galvanis. Laporan pengujian ketahanan slip, integritas struktural, dan kekakuan torsi harus tersedia jika diperlukan oleh proyek. Pemeriksaan penerimaan di lokasi harus memverifikasi dimensi, kualitas material, dan kondisi permukaan. Untuk pesanan dalam jumlah besar, klip sampel dapat diuji untuk mengonfirmasi keterlibatan dengan profil panel sebenarnya.
Ketinggian internal klip harus sesuai dengan kedalaman slot panel yang digunakan. Ukur slot panel atau lihat spesifikasi produsen panel. Klip yang terlalu tinggi akan mencegah pengikatan penuh, sedangkan klip yang terlalu pendek dapat menyebabkan pergerakan atau pelepasan.
Klip tersembunyi dirancang untuk panel dengan slot atau profil jahitan yang kompatibel. Panel logam dengan jahitan berdiri atau tepi yang saling bertautan berfungsi dengan baik. Beberapa panel berbahan dasar kayu juga dapat menggunakan klip tersembunyi jika slotnya dikerjakan dengan benar. Selalu konfirmasikan kompatibilitas dengan panel dan pemasok klip.
Klip baja tahan karat, khususnya kelas 304, menawarkan ketahanan korosi yang lebih baik dan lebih disukai untuk lingkungan pesisir atau lembab. Klip baja galvanis lebih kuat dan sering digunakan untuk sambungan struktur berat, namun lapisan seng mungkin tidak bertahan lama di atmosfer yang agresif. Pilihannya tergantung pada paparan lingkungan dan persyaratan beban proyek.
Ya, klip tersembunyi digunakan di daerah berangin kencang, terutama pada sistem atap jahitan berdiri. Klip harus diberi jarak sesuai dengan beban angin desain, dan bahan serta ketebalan klip harus memadai. Perhitungan pengangkatan angin harus dilakukan untuk proyek tertentu.
