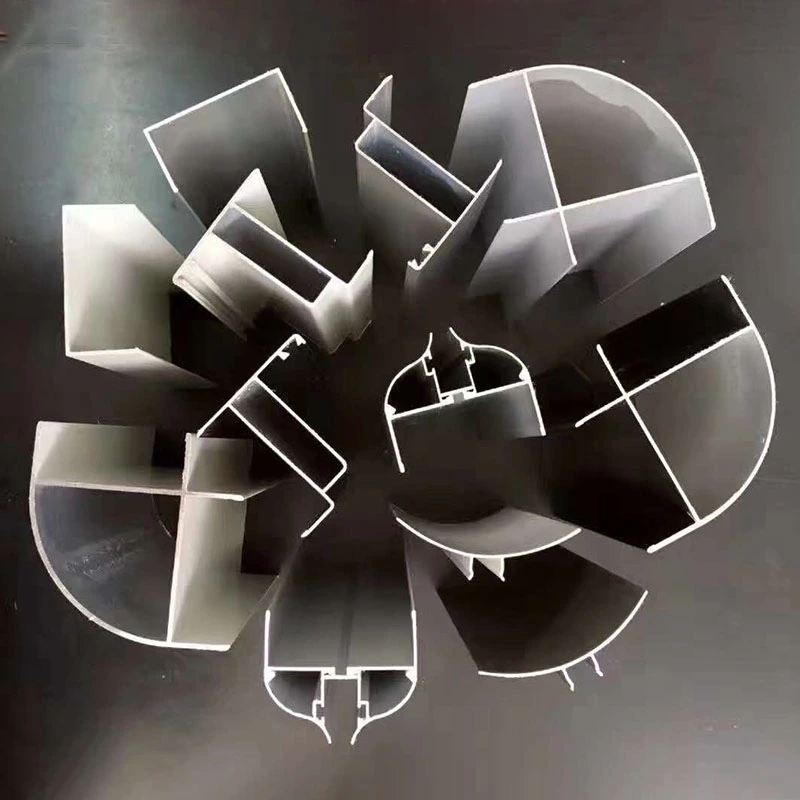

Aksesori Aluminium Ruang Bersih

Aksesori aluminium ruang bersih, juga dikenal sebagai profil aluminium ruang bersih, adalah komponen khusus yang dirancang untuk sistem penutup lingkungan terkendali.Bahan Bangunan SENBOmemasok profil ini sebagai bagian dari panel ruang bersih dan rangkaian aksesorinya, dengan fokus pada akurasi dimensi, kebersihan permukaan, dan kompatibilitas modular.

Profil dibuat dari paduan aluminium-magnesium-silikon 6063-T5 menggunakan ekstrusi suhu tinggi. Permukaan akhir mencakup anodisasi, lapisan elektroforesis, dan lapisan bubuk, masing-masing dipilih karena ketahanan terhadap korosi dan hasil akhir yang halus dan tidak menimbulkan debu. Panjang profil standar adalah 6 meter per potong, dengan pemotongan khusus dan spesifikasi non-standar tersedia.

Secara fungsional, rangkaian produk mencakup empat kategori utama: profil sambungan rangka (profil I, profil H, profil T), profil penyegelan dan finishing (saluran U, profil sudut, profil radius internal dan eksternal), profil pintu dan jendela (kusen pintu, bagian daun pintu, kusen jendela), dan profil suspensi langit-langit (lunas FFU, balok suspensi T, balok suspensi "gelas anggur").

Perawatan Bahan dan Permukaan

Bahan dasarnya adalah paduan aluminium 6063-T5, yang menawarkan keseimbangan kekuatan, ketangguhan, dan ketahanan korosi yang baik. Kekuatan tariknya berkisar antara 150 hingga 350 MPa. Anodisasi menghasilkan permukaan yang keras dan tahan aus yang mudah dibersihkan dan tidak melepaskan partikel. Lapisan bubuk memberikan hasil akhir yang tahan lama dan tersedia dalam berbagai warna, sementara lapisan elektroforesis menawarkan cakupan yang seragam bahkan pada profil yang rumit.

Semua perawatan permukaan dirancang untuk memenuhi persyaratan ruang bersih untuk menghasilkan partikel yang rendah dan ketahanan terhadap disinfektan umum. Paduan aluminium itu sendiri tidak beracun, tidak berbau, dan tahan terhadap kelembapan dan pertumbuhan jamur, yang telah dibuktikan melalui penggunaan jangka panjang di ruang bersih industri elektronik, farmasi, dan makanan.

Standar Dimensi dan Jajaran Produk

Dikompilasi dari standar industri dan data produk pemasok, tabel berikut mencantumkan spesifikasi representatif untuk kategori profil umum.

Performance in Real Installations

1. Kompatibilitas Modular dan Toleransi Dimensi

Aksesori aluminium Cleanroom dirancang dengan konsep modular, dengan spesifikasi universal seperti seri 40, 50, dan 75. Lebar slot sambungan dan jarak lubang mengikuti dimensi standar industri, dan toleransi lebar slot biasanya dikontrol dalam ±0,2 mm. Hal ini memastikan perakitan yang cepat dan rapat antar komponen yang berbeda. Verifikasi perakitan pabrik mencakup pemeriksaan kekencangan sambungan, koordinasi dimensi, dan kompatibilitas struktur penyegelan, sehingga profil tidak mengganggu atau tidak sejajar setelah pemasangan.

2. Desain Sudut Radius untuk Kebersihan

Di lingkungan dengan persyaratan kebersihan yang ketat, seperti ruang bersih semikonduktor dan bengkel GMP farmasi, sambungan dinding ke dinding dan dinding ke langit-langit diselesaikan dengan pelapisan paduan aluminium dengan radius 50 mm (R50). Profil melengkung menghilangkan sudut 90 derajat, sehingga mengurangi akumulasi debu dan menyederhanakan pembersihan dan disinfeksi. Transisi yang mulus juga meminimalkan turbulensi aliran udara, membantu menjaga aliran udara laminar searah di zona kritis. Komponen sudut diamankan ke panel dinding menggunakan paku keling buta, yang memungkinkan pemasangan cepat tanpa kontaminasi partikulat yang terkait dengan pengelasan.

3. Sistem Plafon Grid untuk Dukungan FFU

Kerangka grid FFU (Fan Filter Unit) adalah pendukung struktural utama untuk sistem plafon ruang bersih. Ini menggunakan profil paduan aluminium berbentuk T berkekuatan tinggi yang dirakit dengan konektor standar (dua arah, tiga arah, empat arah, dll.). Paduan 6063-T5 menjaga sistem tetap ringan namun kuat, dan penampang profil mencakup saluran khusus untuk perutean utilitas. Konektor digalvanis untuk ketahanan terhadap korosi. Modul grid standar memiliki bukaan internal 1180×580 mm, yang sesuai dengan persyaratan pemasangan FFU.

Sistem suspensi mencakup margin keamanan 30% untuk kapasitas menahan beban. Jarak gantungan dipertahankan dalam 1200 mm, dan perataan rangka dijaga pada toleransi kurang dari 1 mm per meter. Dibandingkan dengan rangka las tradisional, pendekatan pra-rakitan ini mengurangi waktu konstruksi lebih dari 30% dan meningkatkan efisiensi pemeliharaan selanjutnya sebesar 50%.

4. Kebersihan Permukaan dan Kinerja Penyegelan

Setelah anodisasi atau pelapisan bubuk, permukaan profil ini halus, bebas duri, dan tahan terhadap adhesi debu. Alur yang telah dirancang sebelumnya memungkinkan pemasangan komponen non-logam seperti strip penyegel, tutup PVC, dan pelindung sudut plastik, yang meningkatkan ketahanan terhadap debu dan kedap udara. Bahan paduan aluminiumnya sendiri tidak beracun, tidak berbau, tahan korosi, dan tahan lembab, dengan kinerja jangka panjang yang terbukti di lingkungan ruang bersih di berbagai industri.

Karakteristik Fungsional

1. Sifat Material yang Dapat Diandalkan.Paduan aluminium 6063-T5 memberikan tekstur seragam dan kekuatan tarik 150–350 MPa. Umur layanan desain setidaknya 15 tahun dalam kondisi ruang bersih normal.

2. Toleransi yang Tepat untuk Perakitan Ketat.Toleransi lebar slot dipertahankan dalam ±0,2 mm. Desain modular dan antarmuka terstandar memastikan kesesuaian dengan material pelengkap seperti panel ruang bersih dan strip penyegel.

3. Permukaan Halus dan Tidak Menghasilkan Debu.Perawatan permukaan termasuk anodisasi, elektroforesis, dan pelapisan bubuk menghasilkan hasil akhir yang halus dan tidak berpori serta tahan korosi dan mudah dibersihkan. Ini memenuhi persyaratan ruang bersih untuk pelepasan partikel yang rendah.

4. Rangkaian Produk Komprehensif.Seri ini mencakup profil saluran, profil sudut, profil sudut terpancar, kusen pintu dan jendela, dan sistem kisi FFU. Dimensi khusus dan bentuk khusus dapat diproduksi berdasarkan permintaan.

5. Perakitan Modular dan Dapat Digunakan Kembali.Profil dirakit menggunakan sambungan baut dan paku keling, sehingga tidak perlu pengelasan. Hal ini memungkinkan pemasangan, pembongkaran, dan penggunaan kembali secara cepat ketika diperlukan perubahan tata letak.

Catatan Instalasi dan Kompatibilitas

Untuk sambungan panel dinding:Profil I-beam dan H-beam digunakan sebagai penghubung perantara antar panel. Pastikan lebar slot profil sesuai dengan ketebalan tepi panel sebelum pemasangan. Kencangkan pengencang secara merata untuk menghindari celah.

Untuk penyelesaian sudut:Gunakan profil radius R50 atau lebih besar pada sambungan dinding ke dinding dan dinding ke langit-langit untuk menghilangkan perangkap debu. Paku keling buta direkomendasikan dibandingkan sekrup untuk tampilan yang lebih bersih dan mengurangi kontaminasi partikulat.

Untuk plafon jaringan FFU:Pastikan jarak gantungan tidak melebihi 1200 mm dan rangka diratakan dalam jarak 1 mm per meter. Bukaan grid 1180×580 mm merupakan standar untuk modul FFU, namun ukuran khusus dapat diakomodasi.

Untuk kusen pintu dan jendela:Pilih profil yang sesuai dengan ketebalan panel ruang bersih. Pastikan alur penyegelan kompatibel dengan paking atau penyegel yang dimaksudkan. Setelah pemasangan, periksa apakah pintu atau jendela berfungsi dengan lancar tanpa terikat.

Dimana Profil Ini Digunakan

1.Ruang bersih elektronik dan semikonduktor: sambungan dan fiksasi untuk panel dinding dan langit-langit, serta sistem langit-langit jaringan FFU.

2.Fasilitas GMP biofarmasi: Profil sudut dengan radius R50 untuk menyegel sudut internal dan eksternal, menghilangkan zona mati yang memerangkap debu.

3.Ruang operasi rumah sakit dan bangsal ICU: pemasangan kusen pintu dan jendela, serta aplikasi penyegelan kedap udara.

4.Ruang bersih pemrosesan makanan: sambungan panel ruang bersih, penyegelan saluran lantai, dan pemasangan jaringan langit-langit.

5.Zona bersih laboratorium: perakitan kerangka kerja, integrasi jalur utilitas, dan penyegelan.

Pertanyaan yang Sering Diajukan

1. Perawatan permukaan apa yang direkomendasikan untuk ruang bersih farmasi?

Untuk fasilitas farmasi GMP, lapisan akhir yang dianodisasi atau dilapisi bubuk biasanya digunakan karena tidak berpori, mudah dibersihkan, dan tahan terhadap disinfektan umum. Pelapisan elektroforesis dapat ditentukan untuk profil dengan bentuk kompleks yang memerlukan cakupan seragam.

2. Bagaimana profil sudut radius dipasang tanpa pengelasan?

Profil sudut yang terpancar biasanya diamankan menggunakan paku keling buta. Metode ini memberikan sambungan yang aman sekaligus menghindari panas, asap, dan kontaminasi partikulat yang terkait dengan pengelasan. Paku keling dipasang dari dalam, sehingga permukaan luarnya halus dan mudah dibersihkan.

3. Dapatkah panjang profil khusus diberikan?

Ya. Panjang standarnya adalah 6 meter, tetapi profil dapat dipotong sesuai panjang tertentu di pabrik. Penampang melintang non-standar juga dapat diproduksi menggunakan cetakan ekstrusi khusus, tergantung pada jumlah pesanan minimum dan pertimbangan waktu tunggu.

4. Bagaimana cara memastikan kompatibilitas antara profil aluminium dan panel ruang bersih?

Sebagian besar produsen panel ruang bersih mendesain panel mereka agar sesuai dengan lebar slot profil standar industri. Sebelum memesan, pastikan ketebalan tepi panel dan lebar slot profil kompatibel. Tim teknis kami dapat memberikan gambar dimensi dan sampel untuk verifikasi.

5. Berapa kapasitas menahan beban sistem jaringan plafon FFU?

Sistem jaringan FFU dirancang dengan margin keselamatan 30% melebihi beban yang diharapkan, yang mencakup berat unit FFU, panel langit-langit, dan beban layanan apa pun. Jarak gantungan dipertahankan dalam jarak 1200 mm untuk mendistribusikan beban secara merata. Untuk perhitungan beban tertentu, harap berikan konfigurasi berat dan langit-langit FFU kepada tim teknik kami.
